Robinet cu bilă din oțel inoxidabil - tipuri și
Supapa cu bilă din oțel inoxidabil este utilizată în conducte ca o supapă de închidere, care blochează complet fluxul mediului de lucru. În acest articol vom examina caracteristicile acestui dispozitiv și domeniul său de aplicare.
Informații generale
Deci, supapa cu bilă este un fel de fitinguri pentru țevi, elementul de blocare al căruia este realizat sub forma unei sfere, de unde și numele său. Trebuie spus că o astfel de construcție a fost cunoscută omenirii de mai bine de o sută de ani.
La început, acest dispozitiv nu era foarte solicitat, dar odată cu apariția diverselor materiale moderne, inclusiv a oțelului inoxidabil, a devenit larg răspândită. Principalul avantaj al acestor supape este simplitatea designului și, ca rezultat, fiabilitatea și durabilitatea.

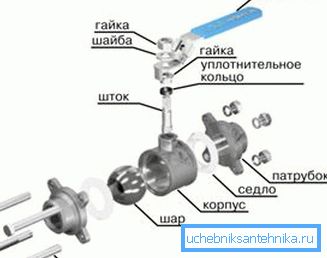

Dispozitiv și caracteristici
La fel ca orice altă supapă, supapa cu bilă din oțel inoxidabil este alcătuită din două elemente principale:
| carcasă | Pot fi forme foarte diferite, în funcție de scopul dispozitivului. |
| Element de rulare | Este o minge fixată în șa. Bilele au o gaură intermediară care servește drept pasaj pentru fluxul de lichid sau gaz. |
La ventilele de uz casnic, de regulă, diametrul găurii este egal cu diametrul interior al țevii. Prin urmare, se numește plin.
Cel mai adesea acest tip de supape este utilizat în următoarele tipuri de conducte:
- Conducte de apa;
- Conducte de gaz;
- Conducte de căldură.
Caracteristici speciale
În primul rând, trebuie spus că supapa cu bilă din oțel inoxidabil nu este proiectată să funcționeze ca o supapă de reglare sau de reglare. Ar trebui să fie utilizat strict în scopul propus, adică pentru suprapunere sau deschidere totală.
Deschiderea barei este realizată prin rotirea mânerului în sens invers acelor de ceasornic la 90 de grade, adică până se oprește. Pentru ușurința utilizării, designul are o pârghie de limitare a cursei.
demnitate
Printre avantajele supapelor luate în considerare se numără următoarele:
- Dimensiuni mici;
- Simplitatea designului;
- Controlul convenabil al propriilor mâini;
- Nu există zone stătătoare;
- Instrucțiuni simple de instalare;
- Înaltă strângere;
- Fiabilitate și durabilitate;
- Prețul scăzut, datorită simplității designului.
Din aceste motive, această supapă se găsește în aproape fiecare apartament și fiecare casă.
deficiențe
Împreună cu aspectele pozitive, acest produs are unele dezavantaje, care sunt enumerate mai jos:
- Nu există nicio posibilitate de ajustare a fluxului. Dacă utilizați dispozitivul în aceste scopuri, acesta este depresurizat rapid.
- Posibilitate de utilizare numai pentru sistemele cu presiune joasă - pentru conductele de gaz nu mai mult de 10 bar și pentru conductele de apă care nu depășesc 16 bar.
- Gama de dimensiuni reduse - cu cât diametrul conductelor este mai mare, cu atât este mai greu să găsiți un dispozitiv adecvat pentru acestea.
Sfat! Supapele cu bilă din plastic pot fi utilizate împreună cu o conductă din plastic, costul lor fiind mai mic decât cel al oțelului inoxidabil, în timp ce durabilitatea și fiabilitatea sunt ridicate.
tipuri
Clasificarea supapei luate în considerare se efectuează în funcție de mai multe criterii:
| Forma trecerii | Există mai multe tipuri:
|
| În funcție de materialul sigiliului | Compactorul poate fi:
|
| Forma corpului | Conectorii pot fi poziționați unul față de celălalt:
În plus, dispozitivele sunt drepte și cu trei căi. |
| Prin instalare și tip de construcție a carcasei | Există:
|
Un aspect deosebit de important este metoda de instalare și tipul de proiectare a cazului, deoarece domeniul de aplicare depinde de aceasta, prin urmare, mai jos vom examina mai îndeaproape caracteristicile acestor dispozitive.

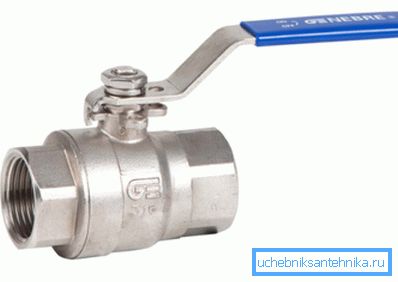

cuplare
Supapa cu bilă din inox are un fir interior pe ambele părți. De regulă, aceste accesorii sunt aplicate pe conductele de apă.
Conform metodei de control, aceste dispozitive sunt de trei tipuri:
- pârghie;
- Direcție electrică;
- Gear.
Dacă diametrul nominal nu depășește DN125, atunci dispozitivul este controlat de o pârghie. Dacă diametrul este mai mare, soluția optimă este un control al vitezelor. Acționarea electrică este utilizată atunci când este utilizată reglajul cu două poziții sau robinetele de închidere sunt dificil de accesat.

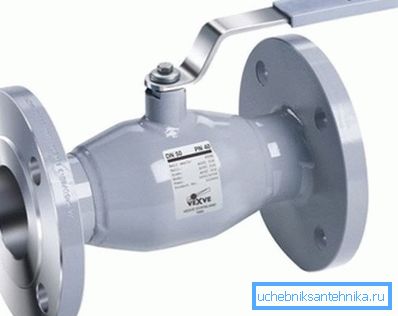

flanged
Flanșa din ovală din oțel inoxidabil a găsit aplicația sa în industria de petrol și gaze. Acestea sunt utilizate în conductele care transportă gaze, petrol și alte substanțe chimice.
Deoarece este ușor de ghicit din denumire, supapa cu flanșă din inox este montată cu ajutorul unor flanșe care sunt pe ambele părți.
Principalele avantaje ale acestui dispozitiv sunt:
- Cost redus;
- Durată lungă de viață;
- Posibilitatea utilizării pentru suspensii, medii vâscoase și contaminate, nămoluri etc.
Desigur, o supapă cu bilă din oțel inoxidabil poate fi utilizată numai dacă țevile sunt de asemenea echipate cu flanșe corespunzătoare.

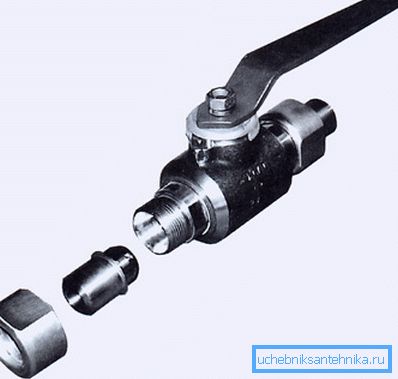

biberon
De la muftovyh diferă în primul rând prin faptul că au un fir extern. Cel mai adesea folosit în industria petrochimică. Dispozitivul este conectat la țevi cu piulițe de cap.

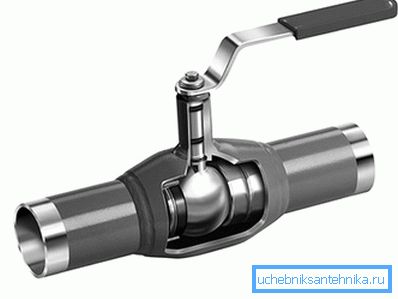

sudură
Din toate produsele de mai sus, această supapă se distinge prin faptul că acestea sunt montate prin sudare. Cel mai adesea este utilizat în sistemele centralizate de alimentare cu căldură. Principalul avantaj al acestui design este etanșeitatea completă a conexiunii. (A se vedea și articolul Hermetic pentru țevi: caracteristici.)
Sfat! Dispozitivele cu un diametru mic pot fi folosite în scopuri casnice ca și scurgere. De exemplu, puteți utiliza acest robinet pentru un butoi din oțel inoxidabil.
concluzie
Macaralele tip inox sunt utilizate pe scară largă într-o varietate de aplicații. Acest lucru se datorează simplității, fiabilității și a unei game largi de modele de caroserie.
Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
