Schema de alimentare cu apă: construim rețele de inginerie

Schemele de rețele de alimentare cu apă asigură necesarul de viață și gestionarea alimentării cu apă, fără de care în prezent nu se poate face nici o singură locuință. Schema axonometrică de alimentare cu apă este elementul principal al proiectului, pe baza căruia se construiește sistemul. Vom analiza principalele tipuri de cabluri din interiorul și exteriorul casei și vom oferi și câteva sfaturi utile celor care decid să construiască rețeaua cu propriile mâini.

Diagrama canalului de apă și cablajul ulterior.

Rețele externe și surse de apă

Wells și puțuri de mică adâncime

Ei bine - una dintre cele mai comune surse de alimentare cu apă.

Aprovizionarea cu apă centralizată este cea mai acceptabilă opțiune, deoarece nu este necesară construirea și întreținerea întregii rețele, precum și rezolvarea problemei extracției apei. Cu toate acestea, nu fiecare regiune are o astfel de conveniență, mai ales atunci când vine vorba de case de țară. Prin urmare, prima întrebare care se confruntă cu proprietarul este problema sursei de alimentare cu apă.

Aici alegerea este mică - puteți realiza doar două opțiuni:

  1. Trageți un puț într-un acvifer de presiune (așa-numitul puț artezian). Aceasta este cea mai acceptabilă în ceea ce privește calitatea și funcționarea, dar și opțiunea cea mai complexă și costisitoare pentru construcție;
  2. Săpați un puț sau forați un puț superficial (așa-numitul "nisip" bine). Aici costurile sunt reduse la minim, un puț sau un puț abisinian pot fi construite independent, nu sunt necesare autorizații și echipament special.
Puteți săturați bine cu o lopată obișnuită.

În acest capitol vom examina cea de-a doua opțiune - un puț și un puț superficial. De fapt, diferențele dintre aceste opțiuni sunt reduse doar la metoda de deschidere a acviferului, iar calitatea apei în ambele cazuri este aproximativ aceeași. Fântâna este considerată oarecum mai sigură din cauza profunzimii mai mari și a gurii închise.

Este mai ușor să sapi un puț folosind inele din beton armat: mai întâi, o lopată săpătură o gaură superficială pentru a se potrivi inelului, apoi coborâți primul inel, introduceți-l, începeți să săpați. Pe măsură ce coboară, în top sunt adăugate următoarele - și așa mai departe. Aceasta este metoda cea mai ușoară și mai sigură.

Ordinea de construcție a puțului de inele de beton.

De asemenea, nisipul nu este foarte complex, cu toate acestea, echipamentele de foraj și participarea specialiștilor sunt deja necesare. Astăzi există mulți entuziaști care învață astfel de puțuri, în plus, unii dintre ei chiar creează platforme de foraj de casă, dar aceasta este mai degrabă o excepție decât o regulă.

Fântâna abisiniană (sau fântâna abisiniană) este cea mai simplă în execuția independentă. De fapt, este o țeavă cu vârf ascuțit, care străpunge pământul spre acvifer. Apa începe să pătrundă în găurile din pereții de la fundul conductei și, cu ajutorul unei pompe, poate fi scos și trimisă în casă.

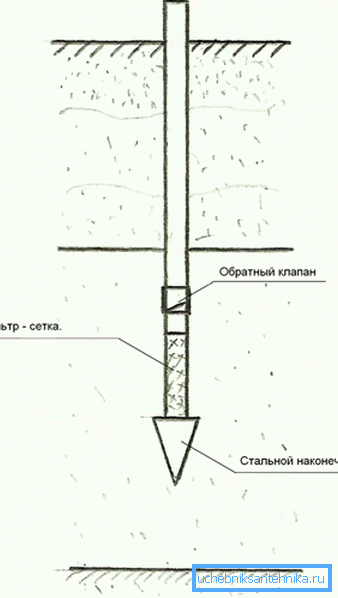

Planul fântânelului abisinian.

În puțurile și fântânile superficiale, apa nu este de înaltă calitate, deoarece există un schimb cu fluidul de suprafață, în special în timpul inundațiilor și topirea sezonieră a zăpezii. În plus, grosimea filtrului natural variază de la 4 la 30 - 40 de metri, ceea ce nu este atât de mult.

Un alt dezavantaj este o resursă destul de limitată. Cu consumul activ al unei familii mari cu o fermă, o astfel de sursă poate fi epuizată în 5 până la 20 de ani. Desigur, există multe exemple de ani de serviciu, însă această caracteristică ar trebui luată în considerare.

Circuitul de alimentare cu apă din puț cuprinde sisteme de purificare a apei și echipamente de pompare.

În cele din urmă, puțurile de mică adâncime necesită o funcționare constantă, în caz contrar acestea sunt îndoite și nu mai funcționează. Wells-urile sunt, de asemenea, îngrijorate, dar pot fi curățate și re-operate, dar cu puțuri este mult mai dificil de făcut.

Fiți atenți! Fântâni și puțuri în nisip sunt ieftine și ușor de construit, dar calitatea apei lor lasă mult de dorit. Pentru utilizarea în alimente, apa necesită o curățare și o pregătire atentă.

Arteziene fântâni

Dezvoltarea unui puț pentru calcar necesită echipamente și specialiști serioși.

Dacă doriți să aveți o sursă de apă de înaltă calitate - atunci ar trebui să alegeți un bine arteziene. Această specie se distinge prin faptul că apa se ridică de la o adâncime considerabilă - 50 - 150 de metri de un acvifer de calcar. Înainte de a ajunge în acest orizont geologic, lichidul trece într-un mod imens, fiind curățat treptat de impurități și filtrat.

În plus, datorită contactului cu diferite tipuri de soluri și roci, apa este mineralizată, ceea ce este foarte util pentru corpul nostru. Deseori mineralizarea poate fi prea mare, dar această problemă este rezolvată prin utilizarea filtrării chimice.

Artezian dispozitiv de bine.

Pentru dezvoltarea surselor artezeene, este necesară permisiunea și munca poate fi făcută numai de o organizație specializată. În plus, în cazul unei poluări orizontale, veți fi legal responsabil față de stat.

Avantajele surselor arteziene:

  • Grad ridicat de purificare a apei datorită filtrării naturale. Lichidul trece printr-o grosime mare de rocă cu diferite grade de permeabilitate și este complet curățată;
  • Apă de înaltă calitate din punct de vedere al compoziției minerale. Lichidul este îmbogățit cu un număr mare de minerale prezente în sol;
  • În cele mai multe cazuri, orizonturile de calcar se află sub o presiune mare, iar apa se ridică la suprafața însăși. Acest lucru elimină necesitatea unui echipament de pompare serios și simplifică întreținerea sistemului;
  • Resursa lacurilor adânci este practic inepuizabilă, prin urmare durata de viață a sursei este mult mai lungă decât la puț;
  • Fantanțele arteziane se caracterizează printr-o performanță ridicată, astfel încât să puteți construi un punct de producție a apei în mai multe zone adiacente. Acest lucru va reduce semnificativ costurile.

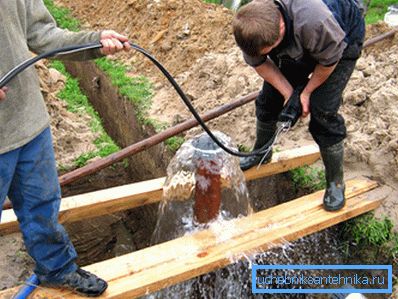

Lichidul sub presiune se ridică la suprafață și chiar se revărsa.

Fiți atenți! Un dezavantaj semnificativ al tuturor surselor arteziene este costul ridicat al construcției lor și necesitatea obținerii autorizațiilor de la autoritățile de supraveghere de stat și de la serviciile sanitare.

Rețele interne

Tee aspect

Dispozitive conectate la linie în serie.

Cea mai obișnuită metodă de distribuire a conductelor interne ale sistemului de alimentare cu apă este un circuit secvențial sau tee. Aceasta diferă prin faptul că toate dispozitivele sunt conectate în serie.

De obicei, sistemul este organizat astfel:

  1. Există un râu de apă caldă și rece, care este conectat direct la linia principală;
  2. Tuburile orizontale sau șezlongurile se separă de coloană de la fiecare etaj, printr-o tee. Cel mai adesea folosit cablajul inferior când șezutul se află pe podea sau în șapă;
  3. Mai departe, de la șezlong, prin teuri, conductele de căptușeală sunt drenate către fiecare dispozitiv.
Schema tee razvodki.

Fiți atenți! Cu o astfel de configurație a conductelor, consumul de materiale de construcție va fi minim. Volumul lucrărilor de instalare este, de asemenea, mic, respectiv, costul proiectului va fi mai mic.

Cu toate acestea, există un dezavantaj major: prin conectarea simultană a două sau mai multe dispozitive de admisie a apei (un robinet în bucătărie și un duș în baie), presiunea apei scade considerabil, astfel încât mai puțin lichid va curge în fiecare dispozitiv. De asemenea, pe macaralele cele mai îndepărtate, presiunea va fi semnificativ mai mică decât cea a celor situate în apropierea șinelor.

Fotografia prezintă în mod clar teurile de alamă, care au dat numele acestui sistem.

Această caracteristică nu este atât de esențială pentru case mici sau apartamente de oraș. Cu toate acestea, pentru vile mari și cabane cu mai multe camere și băi, acest dezavantaj va fi vizibil și va reduce confortul alimentării cu apă.

Cablajul colectorului

Colectorul pentru îndepărtarea țevilor din șanțuri.

Pentru case mari și apartamente cu mai multe încăperi cu mai multe băi, distribuția colectoarelor de țevi de apă este mai des utilizată. Acesta diferă prin faptul că căptușeala de la colțare la fiecare dispozitiv sanitar separat.

Ca rezultat, atunci când două sau mai multe supape sunt activate simultan, nu există nicio pierdere de presiune vizibilă în sistem. În cazul unui număr mare de locuitori și a suprafețelor mari ale camerei, această caracteristică este importantă și chiar decisivă în alegerea unui sistem de alimentare cu apă.

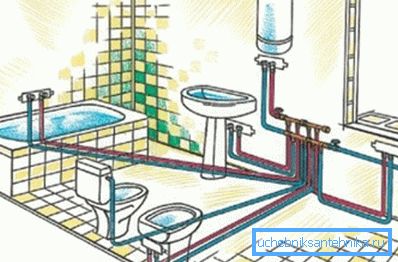

Amplasarea colectorului a aspectului instalațiilor sanitare.

Un alt avantaj al sistemului cu cabluri colectoare este capacitatea de a deconecta orice dispozitiv de la alimentarea cu apă fără a întrerupe alimentarea cu lichid în celelalte puncte ale prizei de apă. În caz de defecțiuni și reparații, precum și înlocuirea instalațiilor sanitare, această caracteristică este destul de importantă.

Dezavantajele unui astfel de sistem includ următoarele calități:

  • Pentru implementarea sistemului este nevoie de un număr mult mai mare de țevi, fitinguri și alte echipamente;
  • Construcția sistemului este mai complexă și consumatoare de timp;
  • Necesită unitatea de colectare și cabinetul sanitar. Uneori, în locul unui dulap se utilizează un subsol sau o cameră separată;
  • Circuitul necesită utilizarea unui reductor de presiune.
Schema mixerului de apă cu conectare paralelă.

De asemenea, puteți observa că instrucțiunea implică utilizarea unor conducte de plastic mai scumpe. În plus, un număr mare de șezlonguri orizontale trebuie să fie ascunse undeva, ceea ce necesită fie o decorare specială, fie o umbrire a pereților. Puteți, de asemenea, să ascundeți țevile în șapa de podea în timpul finisajului dur.

Aveți posibilitatea să ascundeți țevile în șapa podelei în timpul finisării sau reparațiilor dure.

Fiți atenți! Instalatiile sanitare cu cabluri colectoare au un cost si o complexitate mai mare in constructie. Cu toate acestea, pentru case mari și cabane nu există o alternativă mai bună.

concluzie

Sistemul sanitar poate fi organizat în diverse moduri. După citirea articolului, veți putea determina ce este schema de colectare a celui mai bun colector sau linia de vârf a apeductului, precum și alegeți o sursă adecvată de apă. Videoclipul din acest articol vă va ajuta să vă puneți în practică proiectul de alimentare cu apă la domiciliu.
