Scurgeri de duș: tipuri de modele

Atunci când aranjați un duș, trebuie acordată o atenție deosebită proiectului de scurgere, deoarece funcționarea acestuia depinde de funcționarea normală a băii. Există mai multe tipuri de modele de duș, respectiv, prune sunt, de asemenea, diferite. Vom vorbi despre caracteristicile diferitelor tipuri de instalații sanitare, precum și despre cum să faceți o scurgere pentru un duș de vară cu mâinile tale.

Diferite tipuri de dușuri

Pentru a da cel puțin o descriere completă a scurgerii dușului, este necesar să se ia în considerare diferitele tipuri de dulapuri de duș și instalații sanitare utilizate în casele și apartamentele moderne. În plus, mulți dintre cititorii noștri sunt interesați să construiască cabine de vară pentru parcele naționale și metode acceptabile de eliminare a apei în condiții de stradă.

Deoarece producătorii de instalații sanitare furnizează o serie incredibilă de modele pentru acest scop, am decis să limităm descrierea noastră la cele mai relevante și mai populare soiuri. Tabelul descrie principalele tipuri de dușuri și tipurile corespunzătoare de fitinguri pentru evacuarea apei:

Fiți atenți! În mod deliberat, nu am inclus cutii de duș în această listă, deoarece au deja toate accesoriile necesare și tot ce trebuie să faceți este să le conectați la canalul de canalizare.

Soiurile fitingurilor de scurgere

Duș cu tavă

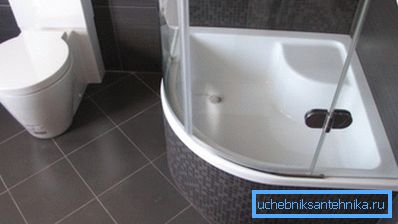

Până în prezent, cel mai popular tip de duș este o cabină cu un palet. Poate fi un monobloc sau o cutie, iar în acest caz toate accesoriile necesare sunt deja instalate sau pot fi un podium de casă sau o cabină modulară, iar structura de scurgere este asamblată cu mâinile tale.

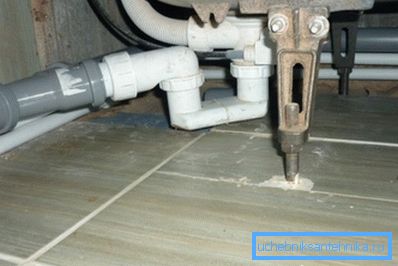

De obicei, pentru paleți se utilizează un sifon simplu fără preaplin, cu toate acestea, modelele adânci pot fi completate cu supraîncărcare.

Alegerea unui anumit model depinde de înălțimea de montare a paletei, care, la rândul său, depinde de trei parametri principali:

1. Înălțimea punctului de intrare în canalul de canalizare. În conformitate cu regulile și reglementările SNiP, scurgerea nu poate fi localizată sub sau la același nivel ca și punctul de legătură în coloană;
2. Înălțimea de montare a podiumului sau a cadrului;
3. Lungimea conductei de îmbinare sau a ondulei, care deviază apa în coloană. Faptul este că diferența de înălțime este de 1-1,5 cm pe metru de lungime a țevii, respectiv, cu cât este mai lungă, cu atât mai mare ar trebui instalată vasul.

În plus, parametrii de drenare trebuie să corespundă caracteristicilor echipamentului utilizat în duș. Capacitatea scurgerii trebuie să asigure îndepărtarea în timp util a apei care intră în vas. Acest lucru este valabil mai ales pentru sistemele de hidromasaj, instalații precum "dușul tropical" etc.

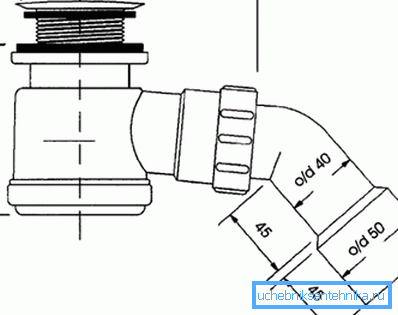

Diametrul supapei trebuie selectat în strictă conformitate cu lățimea orificiului de scurgere din tava, astfel încât să se obțină cea mai mare etanșeitate și fiabilitate a conexiunii. Acest diametru poate varia de la 50 la 90 mm. În cazul fitingurilor cu diametru mic, este necesar să se asigure accesul la piesele sale pentru reparații și curățare, în timp ce un orificiu cu un diametru de 90 mm poate fi curățat prin deschiderea superioară.

Fiți atenți! Când instalați sisteme de hidromasaj, asigurați-vă că selectați fitingurile de scurgere în funcție de capacitatea lor de curgere, în funcție de consumul de apă al sistemului. Acesta trebuie să fie specificat în caietul de sarcini al produsului sau exprimat de către vânzător la cererea dumneavoastră. Debitul de apă al unității de hidromasaj este, de asemenea, indicat în mod obligatoriu în fișa tehnică a produsului.

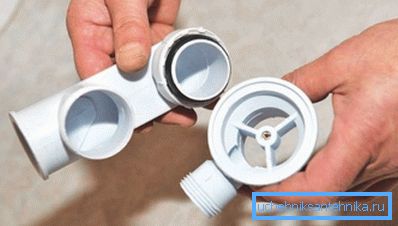

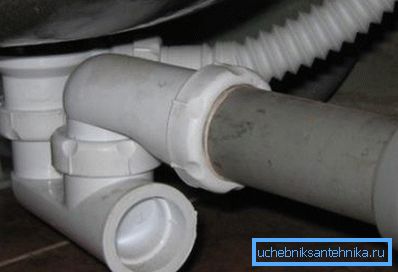

Instalarea armăturilor este foarte simplă: o grilă de drenaj este instalată în orificiul tăvii, care este presat din partea inferioară de o piuliță specială. Un sifon este înșurubat la duza, la ieșirea din care este pusă o ondulată. Al doilea capăt al ondulațiilor se conectează cu coloana vertebrală.

Fiți atenți! Racordurile filetate sunt mai bine sigilate cu bandă FUM, iar îmbinările dintre onduleurile cu țeavă și intrarea în colț sunt sigilate cu etanșant siliconic.

Duș fără tavă

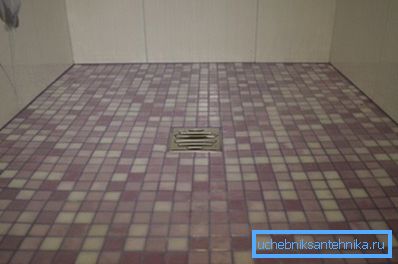

Dușul din ce în ce mai popular, care nu are paleți, are cel mai sofisticat design de scurgere. Dificultatea constă în faptul că instalarea armăturii se face în șapa de podea și acest lucru impune o serie de cerințe serioase:

• Se impune o înaltă gradare și o calitate a impermeabilizării tuturor straturilor de șapă, toate îmbinările, colțurile și pereții din zona dușului;
• Fiabilitatea montajului fitingurilor de scurgere trebuie să fie foarte ridicată, deoarece în caz de accident sau de scurgere, repararea acestuia va fi asociată cu demontarea plăcilor și a șapei, iar costul de restaurare a pardoselii va fi ridicat;
• Este necesar să se calculeze cu precizie capacitatea sifonului și debitul maxim al apei, altfel în caz de deturnare insuficientă a apei lichide se va vărsa peste întreaga baie și apoi se va inunda apartamentul.

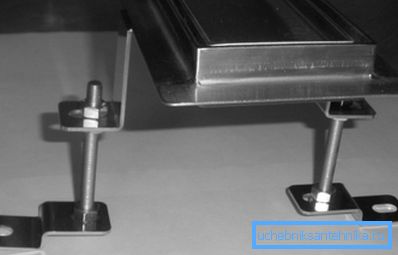

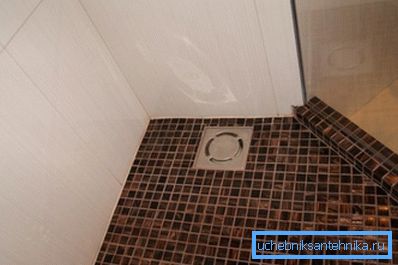

În strictă conformitate cu capacitatea de transport, precum și cu grosimea cravată, este selectată o scară cu diametrul necesar și înălțimea de montare. Apoi este instalat pe placa de pardoseală, fixat cu dibluri la beton, asezat la nivel, conectat cu o conductă (cu o pantă de 1 - 1,5 cm pe metru), cu un punct de legătură în canalul de canalizare.

După aceea, se realizează așezarea mortarului de ciment-nisip, care este aliniat la formarea versanților în grila de drenaj. Hidroizolarea se face în toate etapele de lucru, toate conexiunile sunt compacte cu o bandă FUM și cu etanșant siliconic.

Fiți atenți! Pentru construcția unui duș de înaltă calitate în aer liber se vor cere abilități de construcție de bază, precum și cunoașterea principiilor impermeabilizării și lucrărilor de instalații sanitare.

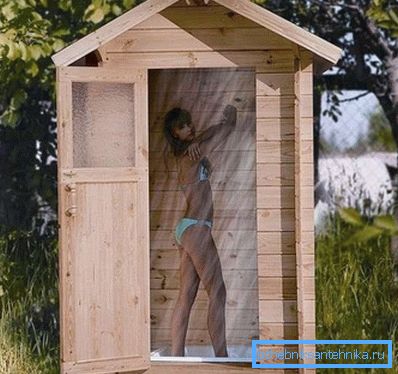

Instalarea unui canal de scurgere pentru un duș de vară

Înainte de a construi un duș în țară cu propriile mâini, ar trebui să ia în considerare toate nuanțele, în primul rând - sistemul de drenaj a apelor uzate. În practică, există trei opțiuni principale:

1. Ridicați podeaua, faceți-o permeabilă la apă și lichidul rezidual intră în pământ. Opțiunea cea mai puțin acceptabilă, deoarece va fi o băltoacă sub cabină, mai târziu se va transforma într-o mlaștină permanentă cu țânțari și udare pentru diverse creaturi vii mici;
2. Ridicați, de asemenea, podeaua permeabilă, dar sub ea aranja un orificiu de drenaj. Pereții groapelor sunt făcuți impermeabili și umpluți cu nisip și pietriș pentru drenarea și filtrarea lichidului. Acest lucru este mai bun decât nimic, dar va fi încă umed într-o cabină; în plus, mirosurile neplăcute se pot ridica din groapă;

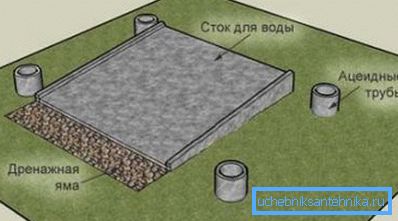

3. În cabină este instalată o tavă de evacuare, din care o conductă este condusă în rezervorul de canalizare. Uneori fac o bază de beton înclinată, apa din care curge într-un rezervor septic din apropiere sau în tavă de drenaj. Aceasta este cea mai bună opțiune.

Prima metodă este adecvată doar ca temporară, a doua - cu încărcături foarte mici pe baie. Dacă aveți o familie mare sau doriți să invitați oaspeți la cabană, atunci singura opțiune acceptabilă este de a aranja o tavă cu drenaj de apă într-un rezervor septic.

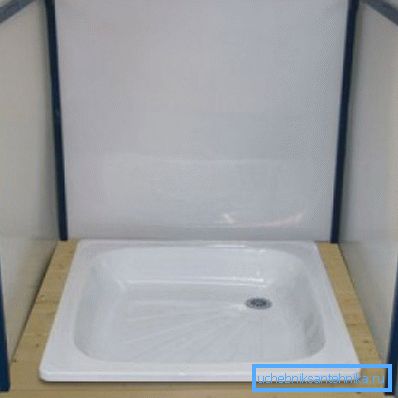

Pentru aceasta, designul cabinei include un cadru pentru instalarea paletei la o anumită înălțime deasupra solului. În cazuri extreme, puteți săpați un pământ sub el.

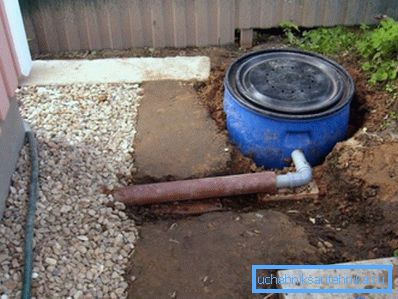

Apoi montați un sifon standard de orice diametru, deoarece debitul de apă în dușul de vară este minim. Sifonul este conectat la o țeavă din plastic, care este deviată în lateral și la o distanță de câțiva metri (cu atât mai bine cu atât mai bine) săpa o groapă pentru rezervorul septic.

Adâncimea carierei ar trebui să fie de aproximativ 1,5 metri. Cea mai ușoară cale este să instalați un butoi metalic sau plastic cu găuri în partea inferioară a acestuia, mai întâi să toarnă un strat de nisip de 20-30 cm în cilindru, apoi un strat de pietriș fin cu un strat de aproximativ 30 cm și umple restul cu moloz grosier. Acest lucru va asigura purificarea necesară a apei înainte de a intra în sol în zona dvs.

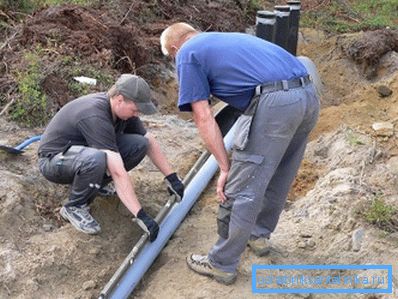

Îmbinările bolului paletului cu pereții cabinei sunt sigilate cu silicon și închise cu colțuri (tablouri), astfel încât lichidul să nu curgă dincolo de castron. Țeava este prevăzută cu o pantă de cel puțin 1,5 - 2 cm pe metru lungime.

Fiți atenți! Rezervorul septic trebuie să fie închis cu un capac, butoaiele din plastic cu un capac pe fir sunt cele mai acceptabile. În locul unui butoi, puteți folosi un inel de beton, o secțiune dintr-o țeavă cu un diametru mare sau orice alt recipient de dimensiuni adecvate.

concluzie

Designul oricărei băi presupune existența unui sistem eficient de evacuare a apelor reziduale. De la calitatea sa va depinde de posibilitatea unei funcționări confortabile a instalațiilor sanitare, astfel încât alegerea și instalarea fitingurilor de scurgere trebuie abordate în mod responsabil. Videoclipul din acest articol vă va ajuta să evitați greșelile obișnuite.
