Servomotor cu bilă - caracteristici și scop

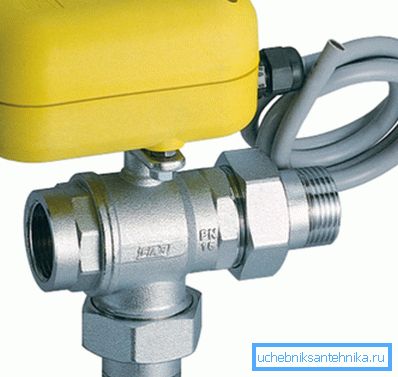

Supapele cu bilă s-au stabilit mult timp ca niște supape de închidere fiabile. Recent, datorită utilizării servo drive-urilor și a altor tipuri de unități de la distanță, funcționalitatea acestor dispozitive a fost extinsă semnificativ. De exemplu, o supapă cu trei căi cu servo a găsit o aplicare largă într-o varietate de sisteme automate pentru controlul debitului de lichid și gaz.

În acest articol vom examina mai atent ce sunt aceste dispozitive și în ce scopuri sunt folosite.

Caracteristicile macaralelor cu acționare

Informații generale

Deci, așa cum am menționat mai sus, supapele cu bilă aparțin supapelor. Spre deosebire de alte tipuri de supape, acestea sunt proiectate exclusiv pentru a opri complet fluxul de lichide sau gaze (a se vedea și articolul supapa de compresie a supapei cu bilă - caracteristici și destinație).

Aceste dispozitive se numesc mingi, deoarece mecanismul lor de blocare are forma unei mingi prin care trece o gaură. Atunci când mingea este rotită la 90 de grade, adică localizarea sa perpendiculară pe axa conductei, debitul este blocat.

Dispozitivul de etanșare oferă două inele fabricate dintr-un material moale care se potrivește perfect cu mingea. Datorită simplității mecanismului, aceste produse se disting prin fiabilitate și durabilitate.

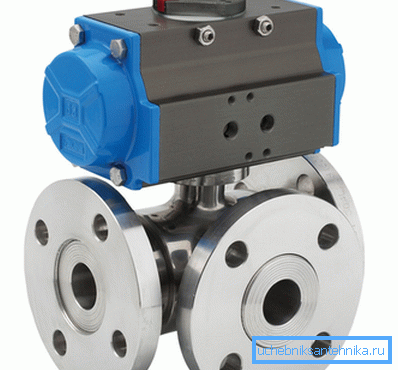

Utilizarea unităților a permis automatizarea funcționării dispozitivelor sau controlul acestora de la distanță, de exemplu, o robinet cu bilă acționat pneumatic este utilizat în conducte industriale pentru a controla fluxul de lichide și gaze în industriile potențial periculoase. Este de asemenea utilizat în cazul în care utilizarea motoarelor electrice nu este recomandată.

Trebuie remarcat faptul că dispozitivul de acționare hidraulic hidraulic al supapei cu bilă asigură un cuplu mare, cu dimensiuni mici ale transmisiei în sine, și aceasta și-a câștigat popularitatea în producție. Cu toate acestea, în scopuri casnice, aceste dispozitive nu se aplică.

Pe de altă parte, supapele cu bilă cu servomotoare au găsit o aplicare largă în sistemele de protecție a carcasei împotriva inundării. În plus, este utilizat în sistemele de aer condiționat, unde, în funcție de temperatură, blochează sau deschide automat fluxul de agent de răcire.

Fiți atenți! La vânzare se găsesc supape cu servomotoare proiectate pentru tensiuni diferite - de la 12 la 220 V. Acest parametru trebuie să fie acordat atenției când cumpărați un produs.

Dispozitiv servo

Servo controlul constă doar din două elemente:

• Motor electric;

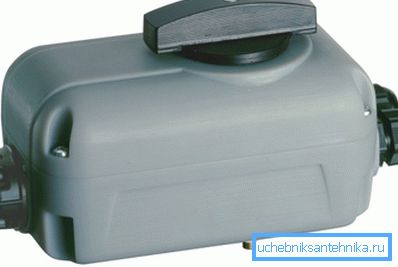

• Reductor reductor, care, printr-o răsucire de 90 de grade, deschide și închide alimentarea cu apă.

O unitate cu supapă cu bilă se deschide și o închide la schimbarea direcției de rotație a motorului. Astfel, dispozitivul servo este destul de simplu.

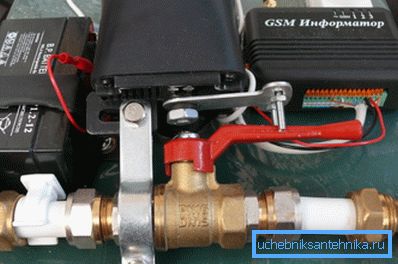

Sfat! Puteți face o propulsie electrică pentru o robinet cu bilă. În acest scop, motorul de la ștergătorul din spate VAZ-2109, care face o rotație de numai 100 de grade (luând în considerare reacția pârghiilor, se dovedește doar 90 de grade).

De regulă, motorul electric este amplasat într-o carcasă etanșă, separată de supapă însăși printr-o serie de sigilii. Prin urmare, dispozitivul este sigur.

În cazul mecanismului există un buton sau o pârghie care vă permite să controlați macaraua cu propriile mâini, de exemplu, dacă este oprită alimentarea electrică. În plus, servomotoarele electrice au un microîntrerupător auxiliar intern care vă permite să controlați funcționarea unei pompe, a unui cazan sau a altor echipamente legate de alimentarea cu apă.

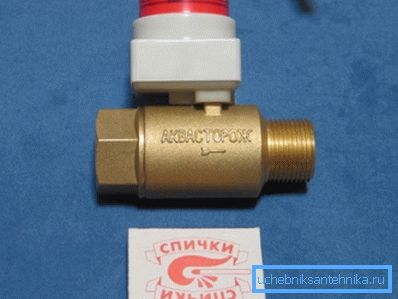

În prezent, piața are o gamă largă de produse în cauză, atât de la producătorii străini, cât și de la producătorii interni. În plus, acestea din urmă nu sunt inferioare calității, dar, în același timp, prețul pentru ele este mai mic.

cerere

Mai întâi de toate, trebuie spus că unitatea electrică modifică numai poziția mecanismului de blocare. Același dispozitiv este controlat de termostate, temporizatoare termostatice sau alte dispozitive care trimit curent electric la motorul mecanismului.

De exemplu, luați în considerare funcționarea acestui dispozitiv în sistemul de protecție împotriva inundațiilor, care poate fi utilizat atât pentru alimentarea cu apă, cât și pentru încălzire.

Astfel, pe lângă supape, aceasta include:

• Senzori de scurgere.
• Controller.

Un sistem similar funcționează după cum urmează:

• Senzorii sunt localizați în locuri unde există cea mai mare probabilitate de acumulare de apă în caz de inundații.. Principiul de funcționare a acestui dispozitiv se bazează pe faptul că apa închide două contacte, în urma căreia un impuls este trimis către controler.
• După primirea semnalului de la senzor, controlerul trimite un curent electric la motorul electric.
• Servomotorul electric, la rândul său, închide supapa și astfel blochează alimentarea cu apă. După aceea, puteți activa aprovizionarea cu apă prin apăsarea butonului de pe carcasa unității.

Potrivit acestui principiu, alte sisteme funcționează cu ajutorul unor supape cu unitate.

Fiți atenți! Macaraua cu dispozitivul de acționare în sistemele de protecție împotriva inundațiilor se stabilește după supapele de închidere care blochează apa pe intrarea în casă sau în apartament. Utilizarea dispozitivului în loc de supapele mecanice este interzisă.

Aici, poate, toate caracteristicile principale ale supapelor cu unitate.

concluzie

Actuatoarele pentru supapele cu bilă permit nu doar să le controleze de la distanță, ci și să le utilizeze în sistemele automate de control al debitului. În special, sistemele de protecție a locuințelor împotriva inundațiilor au devenit recent foarte populare. Prin urmare, ele pot fi numite o invenție promițătoare (vezi și articolul Robinet de radiator - tot ce trebuie să știți despre această supapă și supape de comandă).

Din videoclipul din acest articol puteți obține câteva informații suplimentare despre subiectul desemnat.
