Sistem de alimentare cu apă: mai multe opțiuni pentru toate

Se pare că o întreprindere foarte serioasă este să sapă un bine și să-și asigure funcționarea normală. Sunt necesare multe lucruri. Dar asta este ceea ce vor fi "florile". "Fructe" este o activitate reală, va începe doar mai târziu, când veți începe să implementați planul de aprovizionare cu apă, aici aveți nevoie de abilități reale și de anumite costuri.

Principalele puncte

În plus, dacă o astfel de activitate nu este prevăzută în prealabil, este condamnată la dificultăți serioase în punerea în aplicare:

• în primul rând, întreaga schemă de alimentare cu apă va trebui să fie gândită în avans, chiar și în faza de proiectare a casei;
• în al doilea rând, Este necesar să se conecteze această schemă cu un loc deja determinat de a săpături un puț;
• în al treilea rând, când se creează un puț, este necesar să se pună un robinet în peretele puțului, care va intra apoi în casă; trebuie avut în vedere că îndepărtarea și garnitura însăși trebuie să fie în mod necesar sub nivelul înghețării solului în sezonul rece și acesta este un alt studiu mic.

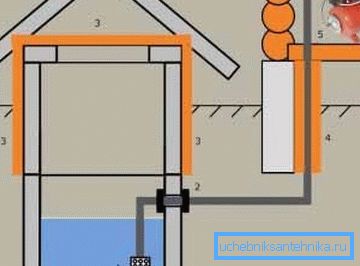

Dacă toate aceste nuanțe au fost atent gândite și implementate, implementarea proiectului va fi mult mai simplă și într-o versiune simplă va arăta așa cum arată figura "A":

• 1 - în puț este un filtru cu o supapă de reținere, încorporată sau externă;
• 2 - sisteme de etanșare a ieșirii conductei de la puț; vă sfătuim să acordați atenție calității perfecte a etanșării acestei ieșiri;
• 3 - Izolarea părții superioare a puțului; aceasta nu poate fi o parte obligatorie, dar foarte recomandată a întregii structuri;
• 4 - Izolarea întregii secțiuni a conductei exterioare; este foarte important și în nici un caz nu sfătuiește să nu o neglijeze;
• 5 - echipamente de pompare aflate deja în clădire; notați, aceasta este o caracteristică a acestei scheme, de multe ori pompa este instalată în puț însuși, ceea ce va fi clar demonstrat de diagramele de mai jos.

Schema este mai complicată, cu o adăugare foarte importantă

Pomparea directă a apei direct în sistemul de alimentare cu apă a casei nu este recomandată, este necesară instalarea unui colector de apă sub forma unui rezervor de 40-60 de litri, care, printre altele, va furniza energie pentru casă în caz de situații neprevăzute.

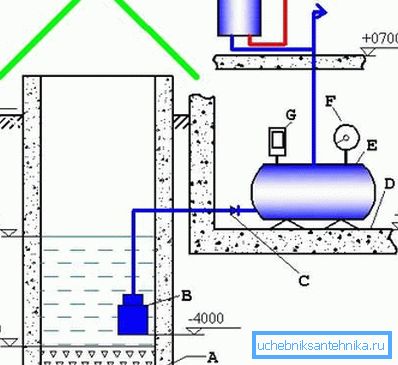

O astfel de schemă cu un rezervor poate avea următoarele elemente:

• A - un strat de pietriș, cel mai bine - siliciu, care este un filtru excelent suplimentar natural;
• B - pompă submersibilă; pompa este direct în puț, spre deosebire de schema anterioară;
• C - supapă de reținere; dar acest element este derivat din bine;
• D - întreaga schemă este construită pe trei nivele: bine - subsolul casei - camera însăși; aici "D" este podeaua subsolului;

• Rezervor de colectare a apei E;
• F - manometru - un element esențial al controlului presiunii;
• G - presostat - și acest lucru este deja necesar pentru terminarea de urgență a sistemului de alimentare în caz de pierdere maximă sau o creștere puternică a presiunii;
• H - încălzitor de apă, ca element al sistemului deja la consumator.

Sfat bun! Atunci când proiectați un sistem, asigurați-vă că luați în considerare caracteristica utilă a schemei prezentate cu un rezervor - aici sunt nivelurile de plasare a tuturor elementelor. Deci, este clar că adâncimea puțului este de 6 metri, stratul de pietriș în partea de jos este de 50 cm, iar apa de sus este de 3 metri, iar podeaua subsolului are o adâncime de 2,5 metri.

Acordăm o atenție deosebită - pompa se află la o distanță de 1,5 metri de pietriș - este destul de mult, pentru funcționarea normală a pompei, recomandăm să o instalați la o înălțime de 70-80 cm de jos.

Circuite avansate pentru toate ocaziile

În primul rând, ia în considerare o schemă în care o atitudine foarte pretențioasă față de puritatea apei furnizate, și acest lucru este întotdeauna binevenit. Cu toate acestea, are un dezavantaj, care poate părea semnificativ.

Treapta de curățare în trei etape

Introducerea unei alte opțiuni de alimentare cu apă, constând în:

• A - pompă submersibilă;
• B - aici este nivelul apei subterane;
• C - izolație bine; frecvent utilizate plăci de spumă 10 inci;
• D - fântâna pentru protecția împotriva resturilor și a ploii;
• E - instalații sanitare cu sârmă de încălzire 100 W; o parte foarte importantă, dar și costisitoare a sistemului, având în vedere costul energiei electrice pentru încălzire constantă din octombrie până în aprilie;

• F - rezervor de apă;
• G - o altă pompă deja mai puternică, sub forma unei stații de pompare cu drepturi depline;
• H - apăsați pe consumator;
• I - mecanism plutitor pentru controlul funcționării unei pompe submersibile; rețineți că funcționarea pompei este monitorizată nu de presiunea din sistem, ci de nivelul apei din rezervorul de stocare; când nivelul din rezervor atinge valoarea limită, pompa din fantă nu mai funcționează;
• J - sistem de purificare a apei; Într-adevăr, numai sistemele cu mai multe etape dau un adevărat efect de purificare a apei, fiecare etapă în care este responsabil pentru sarcina sa de a aduce apa în ordine;
• Supapa de reținere K.

Să acordăm următoarea atenție dezavantajelor schemei prezentate:

• puteți să forați un puț în locul puțului pentru a furniza apă pentru site-ul dvs.;

• dar apa bună și profitabilă este disponibilă în mod constant și cu mâinile tale; puteți furniza apă casei, fie printr-o conductă, fie, luând-o de sus, care se numește "în mod vechi" - o găleată; această oportunitate este foarte utilă pentru a pleca;
• pe schema prezentată, această posibilitate este exclusă datorită blocării totale a ieșirii sondei de la partea superioară a încălzitorului; Acest lucru ar trebui să fie recunoscut ca un mic dezavantaj al schemei.

Ne concentrăm pe protecție

Protejarea tuturor elementelor din sistemul de alimentare cu apă de la congelare atunci când vine vorba de aprovizionare dintr-un puț este foarte importantă.

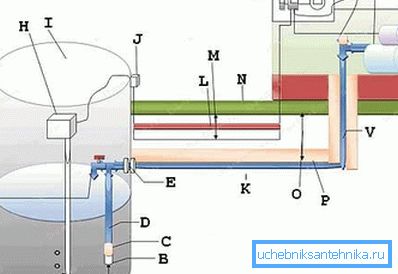

Următoarea schemă poate servi drept exemplu în acest sens:

• A - această distanță de filtru nu trebuie să fie mai mică de 50 cm;
• B - filtru filtru;
• C - supapă de reținere;
• Conducta D;
• E - ieșire cu atenție sigilată din puț;
• F - supapa de scurgere a tevilor și a apei, ca element al mecanismului de protecție;

Sfat bun! Drenarea sigură a apei din sistem este foarte importantă, dar de cele mai multe ori este efectuată la etaj, la sol în apropierea puțului. Dacă alegeți această opțiune, vă sfătuim să faceți o retragere cât mai departe posibil din fântână, cu cea mai bine dotată zăvoare de protecție din jurul puțului.

• G - plăci izolatoare; probabil încălzirea în acest loc este o măsură excesivă de protecție;
• H - compresor cu funcție de aerare; elementul de protecție a pătruns în schemă chiar și aici - aerarea apei, saturația cu oxigen, una dintre cele mai eficiente metode de curățare a acesteia prin oxidarea impurităților, în primul rând - a metalelor; oxidarea este colectată în partea de jos sub forma unui precipitat care trebuie colectat;
• Eu bine;

• J - priză sistem de control electronic - sarcini necesită;
• K - conducta încălzită;
• L - protecție prin cablu electric;
• Cablul M este așezat la o adâncime de 50-70 cm;
• O este adâncimea înghețării solului; notați neajunsul schemei - țeava trebuie așezată la 20-30 cm sub nivelul de îngheț;
• Izolație P; după cum arată practica, izolarea termică astfel organizată nu dă efectul dorit, este mai bine să încălzi direct conducta;
• Q - sistem automat de oprire pentru 6-10 amperi;
• R este un element al sistemului de închidere deja la 25 A;
• S - cablu de încălzire;
• T - stație de pompare;
• V - țeavă; diametrul recomandat - 32 mm;
• U - împământare, care nu trebuie uitate niciodată.

Rezolvarea problemei plasării unei pompe submersibile

Plasarea corectă în puț a unei pompe submersibile va ajuta la asigurarea unei presiuni adecvate de alimentare cu apă și a calității acesteia. Când vorbim despre plasarea corectă, înțelegem distanța dintre pompă și fundul fântânii - ar trebui să fie de cel puțin 50 cm și, în mod ideal, 60-70.

Dacă pompa este așezată mai jos, aceasta va ridica sedimentele de pe fund, care vor curge în conductă și, astfel, vor degrada calitatea apei.

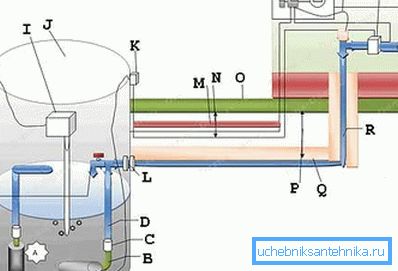

Diagrama de mai jos prezintă două opțiuni pentru plasarea unei pompe submersibile:

• Și - amplasarea verticală, când nivelul apei din puț și dimensiunile pompei însăși permit acest lucru, plasarea cea mai preferată;
• B - plasarea orizontală; acest lucru este utilizat numai atunci când există o penurie de apă în puț și distanța până la partea de jos de 15 cm specificată de dezvoltatori trebuie să fie considerată inacceptabilă, dar de multe ori nu puteți face nimic în legătură cu aceasta; Doar o singură concluzie - cel mai probabil că apa primară va fi muddiată și va trebui să instalați filtre suplimentare.

Elementele constitutive ale schemei sunt:

• A - aceasta este distanța problematică de 15 cm;
• B - în această situație este necesar să folosiți un furtun flexibil de 1 inch;
• C - supapă de reținere;
• D - conducte de 32 mm;
• E - există deja o distanță de 50 cm și acest lucru este normal;
• F - supapa de scurgere și de siguranță;
• G - izolație;
• H - priza electrică - folosirea întotdeauna a energiei electrice în aer liber cauzează probleme de protecție împotriva expunerii la mediul înconjurător;

• I - compresor cu funcție de aerare;
• J - bine;
• Conector K;
• L - ieșirea din fântână, calitatea conexiunilor nu trebuie să genereze plângeri;
• M - cablu de protecție;
• O - cablul în sine, care se recomandă a fi așezat la o adâncime de 50-70 cm, dar se potrivește cu acest nivel cu adâncimea înghețării solului;
• P este adâncimea de penetrare a înghețului;
• Q - izolație;
• Tubulatura R - 32 mm;
• S - împământare;
• T - plută automată pentru 3-6 A;
• V - ștecher 25 A;
• U - cablu de încălzire;
• W - comutator de presiune.

Nu uita de casa

Nu uitați, în cele din urmă, de dragul căruia a fost declanșată toată agitația - de dragul alimentării cu apă la domiciliu.

Mai jos este o diagramă care dezvăluie nuanțele conexiunii din așa-numita parte a consumatorului:

• 1 - o supapă de scurgere, care trebuie plasată sub filtru și stația de pompare, costul erorii este simplu - puțin sau deloc presiunea apei;
• 2 - ieșirea triplă a filtrului grosier;
• 3 - filtru grosier;
• 4 - țeavă din oțel inoxidabil, grosime 1 cm și lungime 15-20 cm;
• 5 - hidroacumulator;
• 6 - motorul și pompa cu reductor;
• 7 - comutator de presiune cu manometru;
• - macara întoarsă cu o gură în sus;
• 9 - pâlnia introdusă în supapă - trebuie să fie deasupra punctului de ieșire al pompei;
• 10 - atingeți care vă permite să blocați linia de la încălzitor;

• 11 - filtru fin cu manometru și supapă de golire;
• 12 - supapa de scurgere; Acordați atenție acestei caracteristici a circuitului - utilizarea siguranțelor din situații de urgență - supapele de scurgere sunt foarte utile și importante;
• 13 - supapa de presiune;
• 14 - supapa de scurgere, scopul acesteia - eliberarea sistemului înainte de debutul timpului rece;
• 15 - furtunuri de aspirație;
• 16 - retragerea din oțel inoxidabil sub nivelul înghețării solului;
• 17 - supapă de aerisire;
• 18 - mixer cu apă caldă și rece;
• 19 - supapă de reținere;
• Cazan de 20 - 50 litri;
• 21 - scurgerea apei din sistem.

Colector de apă rece

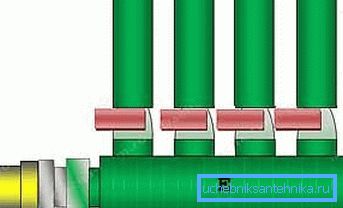

Orice sistem de alimentare cu apă - masa conectorilor și a colectorilor. Mai jos este un exemplu de colector pentru distribuirea apei reci din bazin.

Colectorul de apă caldă poate arăta la fel:

• A - la chiuvetă;
• B - la mixerul cu duș;
• C - la toaletă și mașină de spălat;

• D - la bucătărie;
• E - colector 32 mm (și 25);
• Linia F din filtru;
• G - în dreptul încălzirii.

Galeria este prezentată pe 4 prize, deși, desigur, puteți crește numărul acestora la discreția dvs., fără a uita numai de creșterea corespunzătoare a presiunii de alimentare.

constatări

Da, viața începe doar când ați terminat lucrul la fântână. Acum va trebui să dovedesc familiei mele că nu trebuie să alerge după apă tot timpul pe stradă. Pentru a face acest lucru, vom duce din fântână un sistem complet de aprovizionare cu apă, care necesită o preocupare și o muncă mare.

Asigurați-vă că vizionați videoclipul suplimentar din acest articol, vă poate ajuta să alegeți schema necesară, luând în considerare preferințele și condițiile de funcționare.
