Sondă de cablu: caracteristicile dispozitivului și

Pentru a asigura accesul la conductori, rețele telefonice și alte autostrăzi în scopul inspecției și reparațiilor, este instalat un puț de cablu din beton sau plastic. Și dacă modulele grele anterioare din beton armat au fost utilizate pentru fabricarea unor astfel de structuri, astăzi ele sunt înlocuite cu casete ușoare fabricate din tehnopolimeri.

Mai jos vom descrie caracteristicile de design ale acestor produse, descriu principalele avantaje și tehnologia de instalare.

Caracteristicile dispozitivului

desen

După cum am arătat mai sus, sondele telefonice ale conductelor de cablu și ale altor conductori sunt utilizate la stabilirea comunicării.

Ele îndeplinesc două funcții principale:

• În primul rând, instalarea unui astfel de dispozitiv asigură accesul la conductorii pliate fără săpături. Pentru a verifica starea firelor, pentru a afla prezența unei rafale sau a repara, nu este nevoie să săpătați un șanț. Este suficient să deschideți trapa și să mergeți în camera de puțuri.
• În al doilea rând, sondele moderne de conectare prin cablu au o cameră interioară destul de spațioasă, în care pot fi amplasate echipamente pasive.

Pe baza acestui fapt, utilizarea acestor produse se realizează atunci când se pune aproape orice rețea de comunicații.

Până în prezent, există multe modificări ale acestor sonde.

Cu toate acestea, schema generală a designului lor rămâne neschimbată:

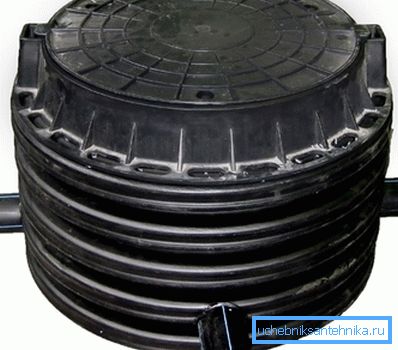

• Baza corpului este un volum mare, realizat din beton sau plastic (PVC, polistiren, polietilena etc.). De regulă, modelele din plastic sunt disponibile cu rigidizări, asigurând o rezistență mecanică.
• Partea cheie este montată pe suprafață. Un canalizator include, de obicei, o bază și un capac de puț care fie se sprijină în spate, fie se deșurubează.

Fiți atenți! Unele puțuri pentru conductele de cablu sunt echipate cu două trape ele: externe și interne. În același timp, un sistem de închidere cu un secret este instalat pe trapa interioară, care poate fi deschis numai cu o cheie specială.

• Cazul cu trapa unui puț conectează o gură. Designul gâtului poate fi, de asemenea, diferit, dar, în orice caz, este făcut suficient de spațios, astfel încât să puteți merge în jos la fire.
• Un număr de modele sunt disponibile fără gât. În acest caz, trapa este montată imediat pe corpul navei.

Soiuri principale

În ceea ce privește tipologia, astăzi industria produce o mulțime de modificări ale produselor de acest tip.

Mai jos vom da doar cele mai solicitate:

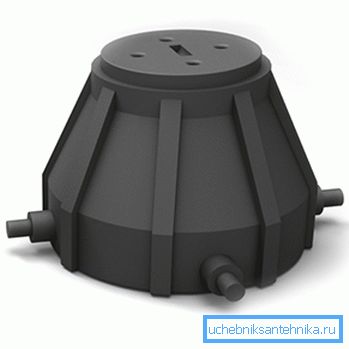

• KKT-1 și KKT-2 - sunt utilizate ca sisteme universale de vizualizare a sondei. Acestea sunt utilizate pentru stabilirea comunicațiilor standard cu perechi joase în sectoarele private (KKT-1) și pentru plasarea echipamentelor pasive (KKT-2).

• CODE - utilizat pentru montarea rețelelor de fibră optică. Camera găurii este concepută pentru a instala cuple optice, precum și pentru a stoca un stoc de fibră optică.
• KKTM este o fantă pentru rețelele de telefonie cu perechi mici. Poate fi produs atât cu un corp cilindric (KKTM-1), cât și cu un fund extins pentru a acomoda diferite dispozitive (KKTM-2).
• KKS - o serie de sonde de beton pentru comunicații prin cablu. Toate produsele sunt caracterizate de o mare rezistență și o marjă de siguranță. Poate fi utilizată atât în ​​zone rezidențiale cât și în uzine industriale.

În plus, un loc special în această listă este ocupat de puțurile de cablu pentru cablurile de alimentare. Designul lor asigură nivelul maxim de siguranță electrică prin utilizarea materialelor moderne de izolare.

Avantajele plasticului față de beton

În ciuda tuturor soiurilor, produsele de plastic de astăzi înlocuiesc treptat sondele de beton în multe zone.

Există mai multe motive pentru aceasta:

• În primul rând, au o greutate specifică mai mică, cu caracteristici mecanice comparabile.
• În al doilea rând, designul lor se caracterizează printr-o etanșeitate ridicată.
• Materialele folosite sunt inerte chimic (ele nu se degradează sub influența soluției de sol), durabilitate și ecologicitate.

Fiți atenți! Porozitatea scăzută asigură rezistență la temperaturi negative timp de aproximativ 50 de ani. În același timp, această perioadă nu depinde de numărul de cicluri de îngheț, ceea ce este foarte important pentru Rusia centrală, cu un climat instabil.

• Plasticitatea materialului permite producerea de puțuri de aproape orice dimensiune și asigură implementarea diferitelor soluții inginerești (elemente de fixare a cuplajului, orificii tehnologice etc.).
• Prețul fântânilor din plastic este, de asemenea, destul de accesibil.

Tehnologie de montare

Pentru ca conectarea la cablu să dureze cât mai mult posibil, trebuie să fie instalată corect.

Și cu anumite abilități, acest lucru se poate face cu mâinile tale:

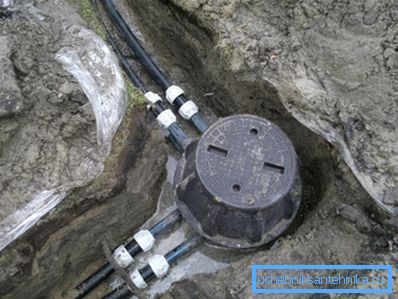

• În prima etapă, vom săpa o groapă, dimensiunile care corespund dimensiunilor puțului.
• Pe fundul nivelului excavării adormim un strat de nisip, compactându-l cu tampoane electrice sau manuale. În cele din urmă, grosimea stratului ar trebui să fie de cel puțin 15 cm.

Fiți atenți! În locuri cu umiditate ridicată a solului sau prize de apă subterană apropiată, instrucțiunea recomandă montarea unei baze de beton cu o grosime de până la 150 mm sub produs.

• Am pus bine pe baza pregătită.
• Pentru a preveni "ascensiunea" atunci când solul este inundat, turnați "ancora" betonului. Pentru turnare folosiți clasa de beton B15 și mai sus.
• Dacă în structură există o așa-numită cameră de încărcare, umplem-o cu beton și aceasta.
• După alinierea finală, începem să umplem spațiul dintre pereții groapă și puț. Umplem amestecul de nisip-sol în straturi de 20 cm, cu compactare obligatorie.
• Dacă gâtul se află în zona de încărcare de transport, umpleți zona orb din beton. Pentru a face acest lucru, vom instala un cofraj în jurul perimetrului coroanei, în care vom turna betonul.
• În locul unei zone orb, puteți utiliza o placă de drum cu o gaură de diametru adecvat.

concluzie

Folosiți puțurile de cabluri din beton și din plastic este cel puțin pentru a economisi energie atunci când stabiliți comunicații. După ce am selectat corect structura și am instalat-o conform recomandărilor de mai sus, vom putea, pe de o parte, să asigurăm accesul la cabluri și, pe de altă parte, să le protejăm în mod fiabil de influențele externe. Videoclipul din acest articol conține informații mai detaliate despre caracteristicile de proiectare și de funcționare ale unor produse similare.
