Stație de pompare: dispozitiv, soiuri, instalare

Pentru întreținerea în siguranță, se utilizează diverse echipamente de pompare: acestea sunt dispozitive de suprafață cu acumulatori sau rezervoare de stocare, dispozitive submersibile și pompe mecanice.

Vrem să spunem despre stațiile de pompare pentru puțuri, care aparțin sistemelor de alimentare cu apă de suprafață.

Stație de pompare

dispozitiv

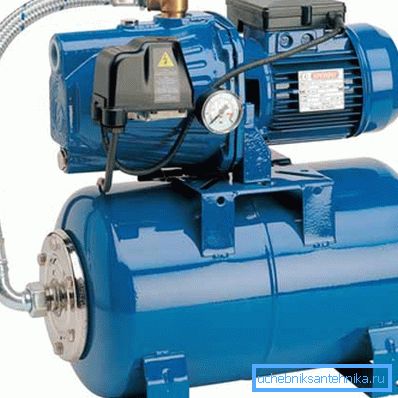

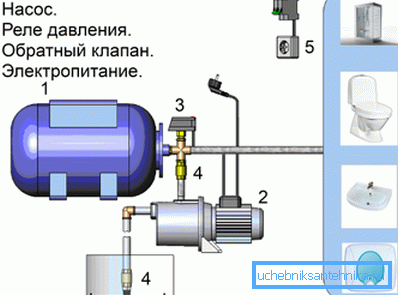

În general, o stație de pompare tipică este un sistem alcătuit din următoarele elemente de bază:

• Acumulatoare. Acesta este un rezervor în care apa este pompată la o anumită presiune, permițând sistemului să răspundă nevoilor sistemului de alimentare cu apă. Acest dispozitiv vă permite să evitați pornirea constantă a motorului pompei și să asigurați o presiune și presiune stabile în sistem;
• Pompa. În această capacitate, cel mai adesea se utilizează agregate centrifugale de autoamorsare sau vortex. Sistemul de livrare poate fi echipat cu un ejector de la distanță sau intern, ceea ce mărește posibilitatea de aspirație datorată efectului Bernoulli, reducând în același timp performanța generală a sistemului;
• Comutator de presiune Aici vedem un element al sistemului de control automat, care este configurat astfel încât atunci când presiunea crește peste o valoare predeterminată, releul oprește alimentarea cu energie a motorului pompei, iar când presiunea scade sub o valoare predeterminată, motorul pornește din nou;
• Verificați supapa Acest element al sistemului nu permite lichidelor să curgă în direcția opusă și să părăsească rezervorul de stocare sau duza de injecție a apei, deoarece dacă aerul intră în sistem, pompa poate să nu funcționeze;
• Alimentare nod. Este un conector obișnuit monofazat sau trifazat (în funcție de design) pentru priza corespunzătoare și conține, de asemenea, siguranțe și un sistem de împământare.

Acumulatorul este foarte simplu: în interiorul unui cilindru din oțel există un bulb de cauciuc, în jurul căruia este aer comprimat. Parul este conectat la orificiul de intrare, unde apa este pompată prin supapa de reținere și de unde această apă intră în sistemul de alimentare cu apă atunci când robinetul sau alt dispozitiv sanitar este deschis.

La pomparea apei, pere crește volumul, comprimând aerul în cilindru. Astfel, energia cinetică a motorului pompei este stocată ca energie potențială a unui gaz comprimat care tinde să stoarcă fluidul dintr-o pere. La intrarea în comutatorul de presiune al cilindrului, care este încorporat în spațiul din circuitul de alimentare al motorului pompei.

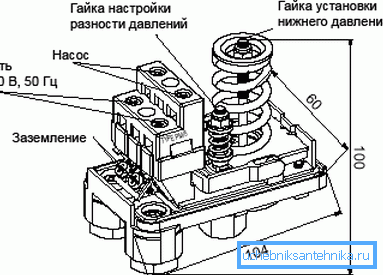

Cu ajutorul unor piulițe speciale, releul este reglat astfel încât atunci când limita de presiune superioară este atinsă, releul deschide circuitul și motorul se oprește. Apoi, când apa este pompată în rețeaua de apă în timpul funcționării, presiunea din cilindrul bateriei scade, iar când presiunea stabilită de tuner stabilește limita inferioară de presiune, releul închide circuitul și motorul începe să pompeze din nou în becul cilindrului bateriei.

Fiți atenți! Proiectarea stației de pompare se bazează pe principiul autoreglementării sau al controlului automat al sistemului. Valorile pompei de pornire și oprire a pompei se determină pe baza parametrilor sistemului de alimentare cu apă, a numărului de puncte de admisie a apei, a productivității și a altor parametri.

specie

Pentru a afla cum să alegeți o stație de pompare pentru un puț, va trebui să înțelegem tipurile de stații și să înțelegem care sunt diferențele dintre ele..

Există trei tipuri principale de sisteme, în funcție de designul sistemului de aspirație a lichidului:

1. Sistem de aspirare direct. Pompa creează un vid în conducta de admisie a apei, iar presiunea atmosferică împinge lichidul în această conductă. Problema sistemului este că, datorită presiunii limitate a aerului din atmosfera planetei noastre (aproximativ 1013, 25 hPa), coloana de apă pe care această presiune o poate împinge este de peste 10 metri;
2. Sistem cu ejector integrat. Aici există o aspirare indirectă a apei: pompa creează un jet, care, atunci când trece prin duza ejectorului, creează o presiune redusă în camera de aspirație și, sub acțiunea sa, aspiră apă din puț. Avantajul acestui sistem este că pompa este asigurată împotriva funcționării în stare uscată, deoarece pompează continuu apa în circuitul de recirculare;

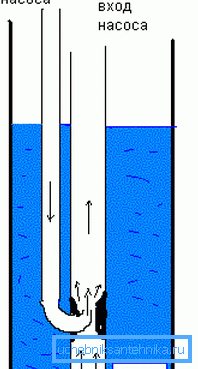

3. Sistem ejector la distanță. În acest caz, proiectul presupune că ejectorul este scufundat în puț și acum înălțimea coloanei nu ne privește, deoarece aparatul este situat în apropierea oglinzii de apă. Aici, aspirația se efectuează, de asemenea, datorită efectului Bernoulli într-un mod indirect, dar performanța și eficiența sistemului sunt în favoarea posibilității de a ridica apa dintr-o adâncime mare.

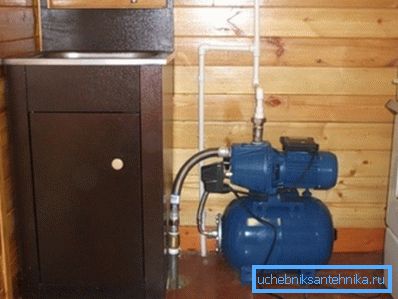

Primul tip de sistem poate utiliza o stație de pompare pentru un puț abisinian, deoarece adâncimea sa nu depășește capacitățile presiunii atmosferice. De asemenea, acest sistem este potrivit pentru surse de nisip puțin adânci, dar dacă adâncimea lor ajunge la 15 metri (tot ce este mai mare de 9), atunci o astfel de stație nu va funcționa.

Cel de-al doilea tip are același domeniu de aplicare ca și cel de-al doilea, acesta este pur și simplu protejat de defecțiunile datorate pompelor de aer care intră în conductă. Acesta este un design mai progresist, dar prețul său este mai mare.

Sistemul cu ejector la distanță (submersibil) vă permite să pompiți apă de la o adâncime de aproximativ 40 de metri. Cel mai adesea, această opțiune este utilizată la o adâncime de 20 de metri sau 25 de metri, dar performanța unei astfel de pompe este limitată la o eficiență scăzută și, prin urmare, nu funcționează bine pentru fermele cu un număr mare de puncte de admisie a apei.

Există, de asemenea, construcții în care, în locul unui hidroacumulator, se utilizează un rezervor de stocare, în care pompa este pornită și oprită utilizând un mecanism de flotare. Un astfel de model este considerat învechit, deoarece apa va inunda casa ta atunci când plutitorul eșuează și nu vom mai vorbi în detaliu.

Pentru comoditatea calculării consumului de apă al instalațiilor sanitare la domiciliu, am compilat un tabel cu valorile medii de consum ale diferitelor instalații sanitare:

Dacă adăugați fluxul tuturor punctelor dvs. de apă, veți obține performanța necesară pentru funcționarea simultană a tuturor robinetelor.

Fiți atenți! Pentru a determina tipul de echipament de care aveți nevoie, trebuie să cunoașteți nivelul oglinzii de apă din puț (nivel dinamic), precum și performanța necesară a sistemului de alimentare cu apă. Cunoscând acești parametri, puteți selecta cu ușurință unitatea dorită.

avantaje

După cum se știe, nu numai stațiile de suprafață, ci și pompele submersibile sunt folosite pentru echiparea acviferelor. Care sunt avantajele unitatilor exterioare la submersibile?

Nu sunt multe dintre ele, dar ele sunt destul de semnificative:

• Cel mai important avantaj este costul scăzut, comparativ cu dispozitivele costisitoare cu scaune adânci. Dacă nu aveți nevoie să oferiți o performanță mai mare sau să pompați apă de la o mare adâncime, atunci nu prea are sens să cheltuiți bani pe un dispozitiv submersibil pentru un puț;
• Localizarea suprafeței permite accesul facil și convenabil la echipamentele pentru întreținerea și repararea acestuia în caz de defecțiune sau accident. Pentru a efectua curățarea sau reglarea pompelor de adâncime, acestea trebuie scoase din carcasă, ceea ce este destul de dificil și nu este întotdeauna ușor;
• Atunci când unitatea eșuează, ea poate fi ușor înlocuită, deoarece costul înlocuirii unui astfel de echipament de pompare pentru un puț nu va fi mult afectat de bugetul familiei, iar complexitatea lucrării este disponibilă chiar pentru amator;
• Un dispozitiv cu ejector încorporat sau la distanță nu se teme de intrarea aerului în sistem, deoarece circuitul de recirculare umple aspirația pompei în mod constant cu apă;

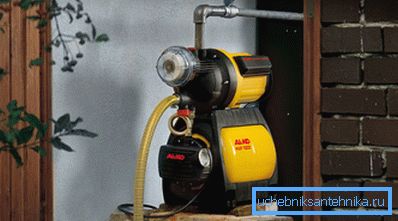

• Multe modele de stații pot fi folosite ca opțiune portabilă pentru udarea grădinilor sau în alte scopuri.

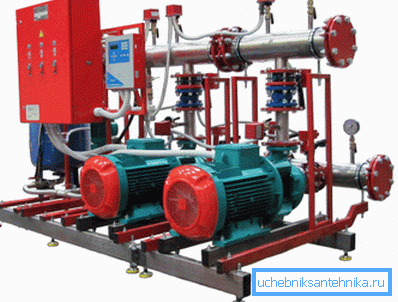

Fiți atenți! După cum se poate observa din caracteristici, este recomandabil să se utilizeze sisteme de alimentare cu apă de suprafață în țară, într-o fermă mică, într-o gospodărie privată cu un consum redus de apă. Pentru întreținerea puțurilor arteziene sau a unor ferme foarte mari, astfel de stații nu sunt adecvate.

deficiențe

Ca orice alt echipament, dispozitivele de transfer de apă de suprafață prezintă mai multe dezavantaje:

• Adâncimea puțului, care poate fi întreținută de o stație convențională fără un ejector submersibil, nu este mai mare de 8 până la 9 metri. De ce nu 10.3? Acest lucru se datorează pierderii și condițiilor de lucru neindicale ale echipamentului;
• O pompă de suprafață sau o stație centrifugală produce un zgomot destul de perceptibil, iar atunci când echipamentul este amplasat în interiorul casei, acest zgomot va fi audiat de locuitorii săi;

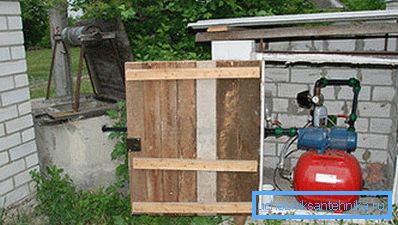

• Când păstrați cabana de vară pentru iarnă, unitatea situată la suprafață va trebui ascunsă sau luată cu dvs., deoarece poate fi furat sau deteriorată;
• Stația necesită un anumit loc în camera tehnică, utilă sau în subsol, care nu este întotdeauna posibilă alocare;
• Când motorul funcționează, se produce o vibrație suficient de puternică, care poate dăuna structurilor din clădire înconjurătoare și conductei conectate la sistem.

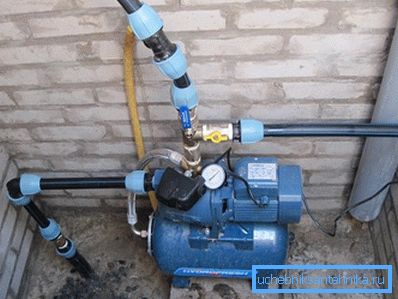

Fiți atenți! În ciuda tuturor deficiențelor și limitărilor, stația de pompare obișnuită cu o presiune de 45 de metri este suficientă pentru nevoile unei familii de 4 persoane.

montare

Pentru cei care doresc să conecteze echipamentul cu propriile mâini, am compilat o mică instrucțiune:

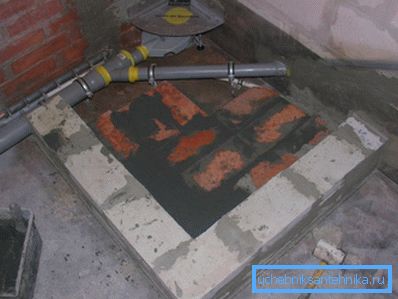

1. În locul selectat al stației facem o bază solidă. Cea mai convenabilă modalitate este de a face un podium de cărămidă sau beton de 1,2-1,4 metri înălțime;

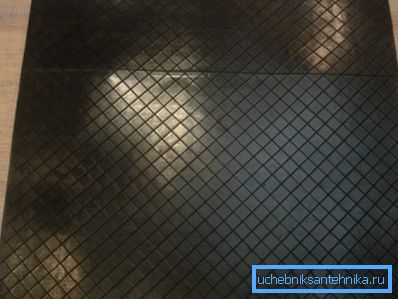

1. Am plasat un strat de cauciuc cu grosimea de 10-20 mm pe podium pentru a atenua vibrațiile. Instalăm complexul pe picioare, fixăm picioarele cu ancore pe podium prin găurile de montare;

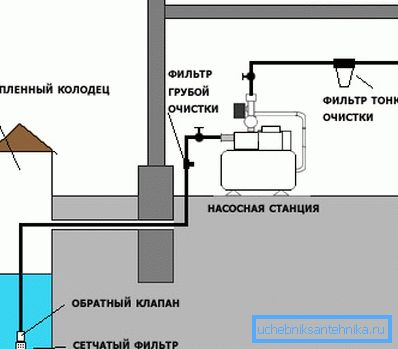

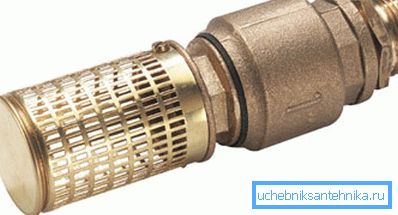

1. De la fântână până la stația de pompare vom săpați un șanț adânc sub nivelul înghețării solului, în care se așază o conductă din polietilenă sau din alt material plastic. Completăm capătul de aspirație al țevii cu o supapă de reținere și un filtru gros (o plasă regulată mică din oțel inoxidabil;

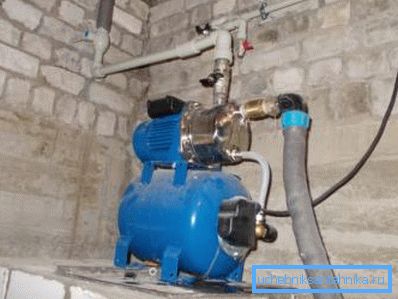

1. La capătul țevii, care provine de la sursa de apă, ieftin manșon inch cu un filet exterior, care se atașează la supapa de control, numit în continuare colț de metal supapă linie de montaj „American“ pentru ei. Toate acestea sunt conectate la portul de aspirație al sistemului;

1. Ieșirea unității este continuată cu o macara "americană", la care fixăm un cuplaj rotativ (90 de grade) din polipropilenă pe fire. Lipiți conducta de apă la cuplaj;

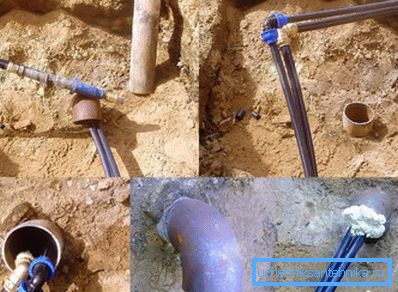

1. Țeava verticală de aspirație este conectată la partea orizontală a conductei subterane cu fitinguri sau cuplaje pivotante;

1. Umpleți pompa cu apă printr-o gaură specială (citiți instrucțiunile pentru dispozitiv), deschideți robinetele și efectuați o încercare a sistemului;

1. Dacă testul are succes, vom săpa în tranșee și vom închide și închide locul unde țevile intră în fantă.

concluzie

După cum se poate observa din instrucțiunile noastre, instalarea și conectarea stației de pompare nu este atât de dificilă. Pentru a asambla instalațiile sanitare, puteți apela expertul și puteți să-l faceți singur urmând punctele din ghidul furnizat. De asemenea, ajutați-vă video în acest articol.
