Supapă cu bilă 3: 4 - dispozitiv, caracteristici, instalare

Supape cu bilă pentru apă 3: 4 inchi - cele mai comune și de înaltă calitate de supape utilizate în instalarea de conducte de apă caldă și rece, precum și sisteme de încălzire. Ele sunt simple de instalat, fiabile și compacte, deci astăzi nici o instalare nu poate face fără utilizarea acestui tip de fitinguri.

Vom vorbi despre dispozitivele, caracteristicile și avantajele robineților cu bilă, precum și despre regulile de instalare.

Sisteme de supape cu bilă

dispozitiv

O supapă cu bilă este un tip de dispozitive de închidere (uneori ajustabile) utilizate în conductele de alimentare cu apă, încălzire, gaz, ulei și alte conducte media. În ceea ce privește sistemele de alimentare cu apă și agentul de răcire, în majoritatea cazurilor acest tip de fitinguri este utilizat ca element de blocare.

Trebuie spus că supapa cu dop tip sferic este un dispozitiv modern și destul de progresiv, înlocuind modelele conice, care au avut multe dezavantaje serioase asociate cu rezistență hidraulică semnificativă datorită formei și dimensiunii trecerii.

În același timp, construcția în sine a fost cunoscută cu mult timp în urmă - cu mai bine de 100 de ani în urmă, totuși, implementarea sa efectivă a devenit posibilă numai după apariția unor noi materiale sintetice, cum ar fi fluoroplastul și alți polimeri artificiali.

Supapa cu supapă cu bilă este destul de simplă.

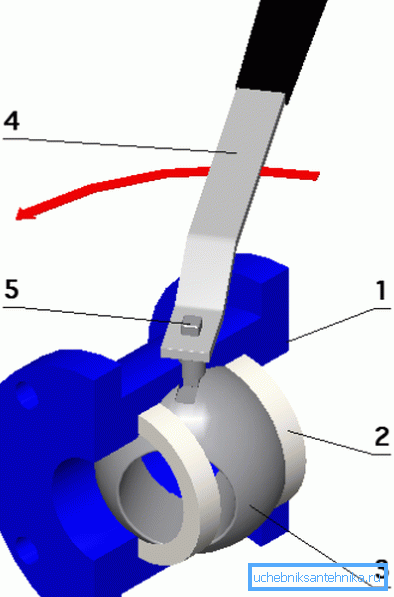

Produsul este alcătuit din următoarele elemente:

1. Corp de alamă. Utilizarea acestui aliaj se datorează costului scăzut al producției sale, precum și unei rezistențe mai ridicate la coroziune în comparație cu oțelul;
2. Șeile de etanșare. Sunt utilizate pentru etanșarea plutei din Teflon, Teflon, polietereterceton (PEEK) și alți polimeri sintetici;
3. Mufă pentru bile. Efectuează funcția de declanșare. Bilele au o gaură axială, diametrul coincide cu diametrul canalului de țeavă; când plută este rotită la 90 de grade, canalul se suprapune, deoarece axa perpendiculară a bilei nu are găuri;

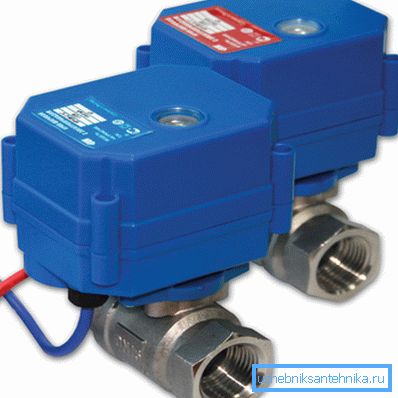

4. Controlul declanșării. Acesta poate fi sub forma unei pârghii, a unui fluture sau a unui miel, în plus, în loc de mâner, poate fi instalat un servo electric sau pneumatic pentru a automatiza controlul sistemului;
5. Arborele din alama care conectează mânerul sau dispozitivul de acționare la opritor și transmite forța de întoarcere.

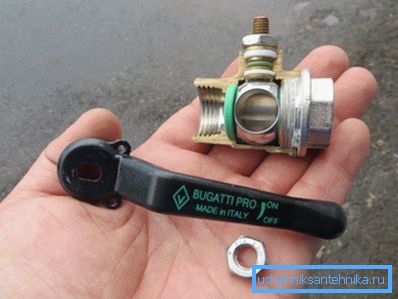

Deci, vedem că în interiorul corpului există un obturator sferic cu o gaură prin gaură.

Dacă rotiți dopul astfel încât orificiul să coincidă cu canalul de curgere, mediul se va mișca liber prin el cu o rezistență minimă, care nu va diferi semnificativ de rezistența unei conducte similare cu același diametru.

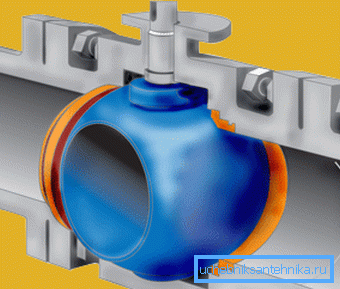

Apoi rotim șurubul la 90 de grade și mingea închide canalul.

Fiți atenți! După cum puteți vedea, acest tip de supape este foarte simplu, ceea ce oferă o fiabilitate ridicată și un cost relativ scăzut datorită simplității producției de produse cu acest design.

caracteristicile

Principalele caracteristici tehnice care sunt utilizate pentru a descrie caracteristicile dispozitivului și selectarea unui model adecvat pentru un scop sau altul sunt următoarele:

• Natura mediului de lucru. Aici indicați tipul de substanță care poate fi transportată prin dispozitiv (apă, gaz, ulei etc.) și domeniul de temperatură în care este posibilă funcționarea acestuia;
• Presiune nominală de lucru. Este marcat cu literele PN și un număr care este egal cu valoarea presiunii de lucru din atmosferă. Exemplul de marcare - PN 40;
• Diametrul canalului. Este indicat în inci sau milimetri, notat cu litere DN și un număr care indică diametrul în mm, de exemplu DN. De asemenea, diametrul poate fi specificat în fracțiuni de un inch, de exemplu, a, 1/2, 1, 1? și așa mai departe Există o supapă cu bilă de tranziție de la 1: 2 la 3: 4;
• Natura locației firului pe orificiul de admisie. Există modele cu filet interior pe ambele părți, acestea fiind desemnate ca intrări, cu filete interne și externe - in-n, cu un fir exterior pe ambele părți - nn. În plus, pe de o parte, macaraua poate fi oprită cu o piuliță americană.

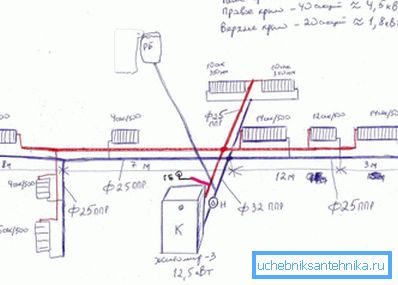

Determinați cât de mult diametrul supapei cu bilă 3: 4 vă va ajuta să potriviți dimensiunea țevilor:

Fiți atenți! Atunci când alegeți un produs trebuie să acordați atenție materialului din care acesta este compus. Modelele de calitate sunt realizate din alamă pură sau cromată, uneori din oțel anticoroziv. Produsele din siliu nu pot fi cumpărate, deoarece au o rezistență scăzută.

Pentru a distinge siluminul de alamă, este suficient să luați două robinete în mână: alamă va fi evident mai greu. În plus, siluminul se murdărește, iar atunci când se freacă de o bucată de materie ușoară sau de țesătură, rămâne o urmă de gri.

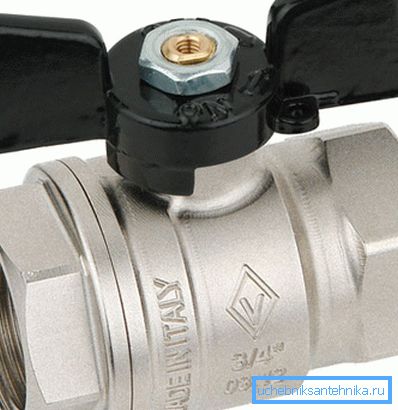

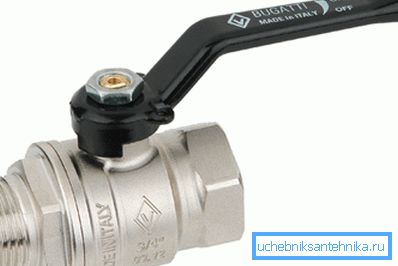

Rețineți că prețul robinetelor cu bilă este destul de democratic, deci merită să le economisiți. Acest lucru este valabil mai ales pentru sistemele de încălzire, pentru care este mai bine să alegeți produse italiene, de exemplu, Bugatti sau Giacomini.

montare

Instalarea robinetelor cu mâna proprie nu este dificilă.

Pentru aceasta avem nevoie de un set simplu de instrumente:

• Cheie sanitare reglabilă;
• Mori pentru filetare;
• bulgară;
• fișier;
• Pulverizator;
• Inna sanitara si pasta de sigilare.

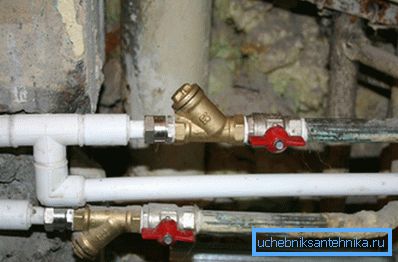

Este recomandabil să instalați un filtru de filtru înaintea produsului (curățare aspră), deoarece dacă nisipul sau rugina intră, suprafața ștecherului se va uza și robinetul poate începe să măcească apa.

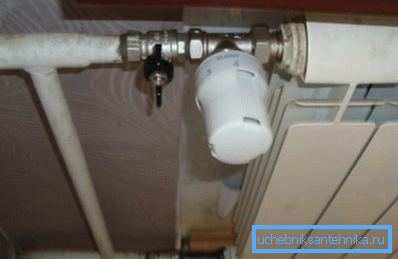

Acest lucru este deosebit de important pentru sistemele de încălzire, în care, în timpul perioadei de inactivitate, apa și plutul în sine pot deveni poluate, astfel încât obloanele se vor transforma într-o mare dificultate și uneori se va opri complet de la locul ei.

Că a fost mai convenabil pentru dvs. să percepeți informațiile, am pregătit instrucțiuni de instalare pas cu pas:

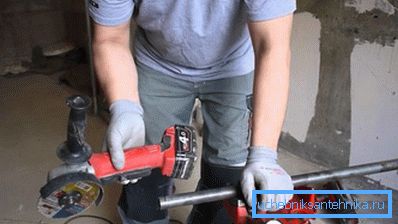

1. Realizăm toate măsurătorile necesare și tăiem țevile în locul potrivit.. Cel mai bine este să folosiți un ferăstrău pentru o tăietură netedă la 90 de grade;

1. Curățăm capătul vopselei și șanțul cu capătul tăiat. Acest lucru se poate face cu un șmirghel sau un fișier. De asemenea, puteți utiliza un dispozitiv special de selectare a feței;

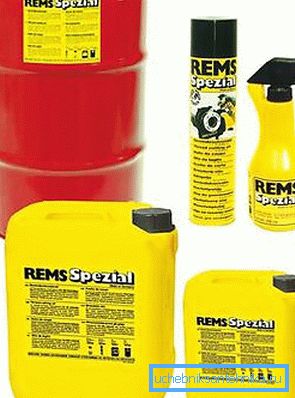

1. Luăm o matriță pentru filetarea diametrului dorit și lubrifiați dinții cu untură sau cu lubrefiant. De asemenea lubrifiam țevile în sine;

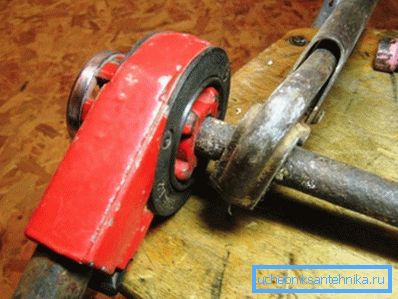

1. Introduceți matrița în suportul matriței și tăiați firul pe conductă. Ar trebui să avem cel puțin 4,5 rotații, dar nu mai mult de 5. Este mai bine să tăiați în două treceri, astfel încât să încărcați mai puțin conducta și unealta de tăiere;

1. Vânturam pe inelul sanitar primite în sensul acelor de ceasornic. Apoi puneți un strat bun de pastă de etanșare pe întreaga suprafață a firului;

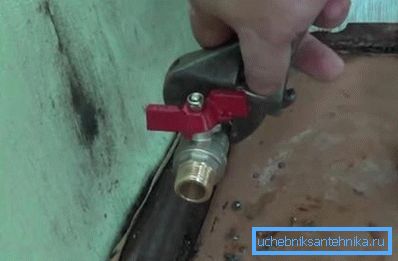

1. Luăm macara și înfășurăm firul. Ar trebui să fie de cel puțin 4,5 rotații. În primul rând, înșelați manual, apoi utilizați o cheie reglabilă.

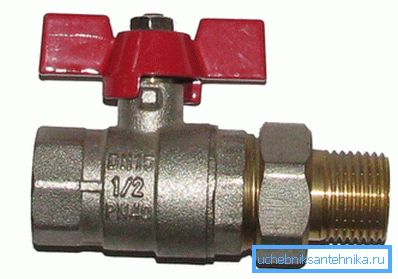

1. Dacă este necesar să conectăm două secțiuni fixe ale unei țevi, atunci folosim un model cu un american (cu sgonom).

Fiți atenți! Asigurați-vă că firul este tăiat exact. În caz contrar, conexiunea va fi nesigură.

concluzie

Senzorii cu bilă sunt cele mai progresiste dispozitive de blocare pentru instalarea sistemelor de instalații sanitare și de încălzire. Videoclipul din acest articol demonstrează în mod clar și lucid procesul de instalare a acestor supape.
