Supapă cu bilă de 100 mm: dispozitiv, clasificare,

Cum funcționează supapa cu bilă DU100? Ce tipuri de acest produs pot fi găsite în vânzare? Există vreo caracteristică pentru montarea produsului? Cum arata-o pe fundalul alternativelor - supape si supape? Să ne dăm seama.

Prima cunoaștere

desen

Elementul structural principal este o supapă fluture în formă de bilă cu un canal intermediar. De regulă, diametrul său este egal cu diametrul conductei atașate. Tija introdusă în canelura șurubului este scoasă prin corp și este livrată cu un mâner sau cutie de viteze convenabilă. Funcția de etanșare este realizată de scaunele de polimer sub bile și de o etanșare inelară în jurul tijei.

Ce materiale pot fi utilizate pentru fabricarea supapelor cu bilă?

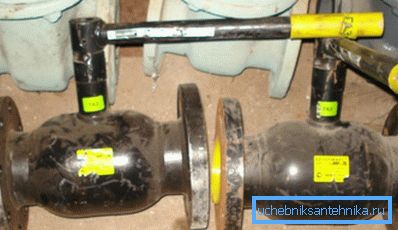

Util: în funcție de condițiile de lucru, mânerul poate avea marcaje color diferite. Proiectat pentru apă rece, apă caldă și încălzire, supapa cu bilă de 100 mm este marcată cu roșu; produse cu rezistență redusă la căldură - albastru. Galbenul indică faptul că supapa este pentru gaz.

specie

Macaralele pot fi clasificate în funcție de mai multe criterii.

Tipul corpului

Acesta poate fi sudat și detașabil.

• În primul caz, ca primă, proprietarul primește o rezistență mai mare a cazului la presiunea hidraulică.: cu o creștere a diametrului, forța de tracțiune a pereților săi crește proporțional cu secțiunea transversală. Prețul este aproape de zero menținebilitate a produsului: în mod maxim, este posibil să se înlocuiască un sigilant uzat în jurul tijei în el.

• În al doilea caz, dacă este necesar, înlocuiți toate elementele structurale uzate. - șeile, stocul și chiar bilele înșiși.

De regulă, părți ale corpului cu un diametru mare sunt legate prin știfturi.

Conexiune prin conducte

Se poate face în trei moduri complet tradiționale:

1. Fire. Cuplarea cu un diametru mare, cu toate acestea, nu este foarte populară datorită faptului că firul este dificil de etanșat și strâns.

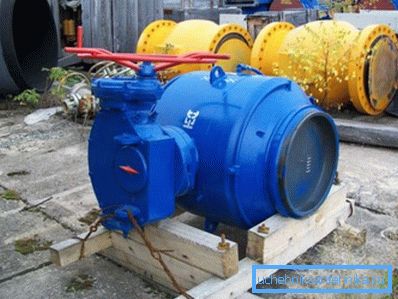

2. Prin sudare Lungimea duzelor pentru sudare și o masă semnificativă a corpului de supapă nu permit supraîncălzirea periculoasă a etanșărilor polimerice în timpul sudării.
3. Flanșe. Ele asigură montarea rapidă și demontarea macaralei.

Supapa cu bilă cu flanșă DN 100 poate, la rândul său, să aparțină a două subcategorii. În general, dimensiunile de montare ale supapei cu bilă cu flanșă DN 100 corespund exact dimensiunilor de montare ale supapei de oțel 30s33nzh, care permite înlocuirea fără sudură pe țevi.

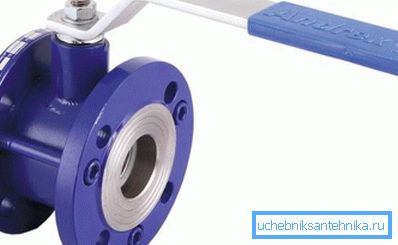

Cu toate acestea, atunci când se instalează conducte noi, se utilizează supape mai scurte, așa-numitele supape cu flanșe.

Blocaj de închidere

Cu diametre mici ale țevilor, etanșarea bilei este asigurată prin simpla apăsare a scaunelor la asamblarea corpului.

Cu toate acestea, pentru dimensiunile mai mari ale porților, sunt utilizate mai multe soluții.

1. Mingea este instalată între scaune cu un mic spațiu. Este presat pe șaua dorită de presiunea mediului de lucru.
2. Șaua este realizată dintr-un arc de cupă cu arc, care asigură forța de presare necesară chiar și cu uzură a fluoroplasticului sau teflonului.

montare

Ea se desfășoară în orice poziție de lucru. Singura restricție este poziția confortabilă a mânerului sau a cârmei cutiei de viteze. Direcția fluxului de apă este irelevantă, ceea ce este clar indicat de absența unei săgeți pe corp.

Comparație cu alternativele

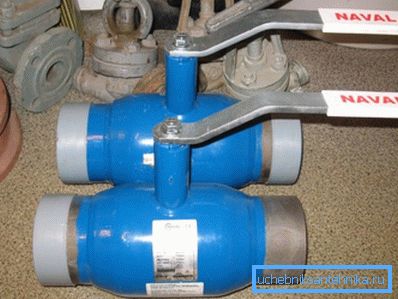

Cum arată supapa cu flanșă cu bilă DU100 pe fundalul unei supape cu șurub cu flanșă și a unei supape de închidere cu aceeași dimensiune? Ce tip de supape trebuie sa aleg?

Să le comparăm în mai multe moduri.

Rezistența hidraulică

1. Supapa cu bilă completă nu are aproape nici o rezistență la mișcarea fluxului: nu există nici o întoarcere și nici o tranziție a diametrului în el.
2. Supapa în acest sens este oarecum inferioară valvei cu bilă. Ridicat toate obrajii și pană sunt parțial în curent. În plus, sunt prezente tranziții de diametru între oglinzile care fac curgerea turbulentă.
3. Supapă de șurub - un străin clar. Vitezele de înfășurare ale corpului și o gaură relativ mică în șa provoacă o scădere a presiunii după acest element al supapei de oprire.

instalare

1. După cum am menționat deja, manualul de instalare pentru o supapă cu bilă nu permite nici o libertate. El este capabil să lucreze în orice poziție și în orice direcție de curgere a apei.

1. Supapa nu este de dorit să montați doar volanul în jos. Aceasta va face caseta de umplutură extrem de incomodă.
2. De asemenea, supapa trebuie montată astfel încât mediul de lucru să apese pe supapă de dedesubt. În caz contrar, după un timp, supapa este inevitabilă.

Apropo: desprinderea supapei cu un contra-curent este însoțită de un șoc hidraulic - care trece printr-o conductă frontală de înaltă presiune. Printre consecințe se numără deconectările la fitinguri și filete, lacrimile conexiunilor flexibile, rupturile de-a lungul cusăturilor țevilor sudate electric și dopurile radiatorului distruse.

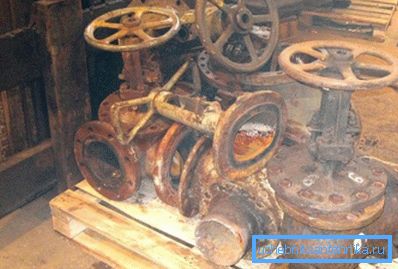

serviciu

1. În cazul unei supape cu bilă, se ajunge la strângerea piuliței pe dispozitivul de etanșare a tijei după câteva sute de cicluri de deschidere și închidere.
2. Supapa cu șurub necesită împachetarea periodică (chiar și în gol) a cutiei de umplere și (uneori) înlocuirea garniturii.
3. În cazul unei supape, împachetarea periodică a glandei este completată de necesitatea de măcinare a depunerilor supraaglomerate ale obrajilor și oglinzilor.

constatări

Ele sunt destul de evidente: supapele cu bilă din supapele moderne nu au concurenți serioși. O excepție poate fi numai produsele pentru condiții speciale (temperaturi ridicate, materiale corozive etc.).

În mod tradițional, videoclipul din acest articol va oferi cititorilor materiale suplimentare. Mult noroc!
