Supapă cu bila du15: caracteristici de dispozitiv și de

Cum se potrivește cuplajul cu bilă DN15? Cât de bună este aceasta pe fundalul supapelor și dopurilor mai cunoscute? Ce înseamnă cifrele de pe caz? Ce trebuie să acordați atenție la instalarea dvs.? În materialul nostru vom încerca să răspundem la aceste întrebări.

dispozitiv

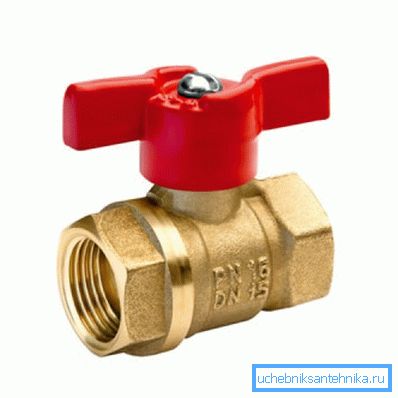

Ce vom vedea, dezasamblat macaraua sferică cu un diametru de 15 milimetri?

• Elementul principal al produsului este o bilă din alamă cu o acoperire cromată și un canal intermediar aproape egal cu DU al țevii atașate.

Consecință practică: când supapa este deschisă, rezistența sa hidraulică este minimă, deoarece tranzițiile diametrului și turbulenței sunt practic absente.

• Etanșeitatea legăturii mobile cu corpul este asigurată de două inele fluoroplastice sau din teflon.
• Același inel etanșează ieșirea tijei prin corpul supapei. De sus, este strâns de o mașină de spălat.
• În cele din urmă, tija este condusă de un mâner convenabil sub forma unei pârghii sau a unui așa numit fluture.

Comparație cu concurenții

Cum arată supapa cu bilă DU 15 în comparație cu colegii de clasă - supapă și dop de plută?

În primul rând, să loviți campania PR de negru și să reamintim deficiențele cheie ale competiției.

Supapă de șurub

• Debitul de apă poate curge prin ea doar într-o singură direcție - astfel încât aceasta presează supapa de dedesubt. În caz contrar, există riscul unei serii de șocuri hidraulice datorate bătăturii supapei într-un flux turbulent sau chiar despărțirea completă de tulpină.
• Corpul vanei cu șurub colectează scara și nisipul. Doar datorită formei sale complexe și a prezenței buzunarelor cu un debit lent de apă.

• Aceeași formă complexă a corpului și o deschidere relativ mică a scaunului supapei asigură o rezistență hidraulică ridicată a supapei și, în consecință, o scădere a presiunii atunci când apa este dezasamblată de mai multe dispozitive sanitare.
• Etanșarea garniturii de etanșare chiar și cu o supapă simplă lungă. Cu o utilizare frecventă a acestuia, este necesară ambalarea glandei cel puțin o dată la șase luni. Cu sigiliile de cauciuc, imaginea nu este mult mai bună: cu utilizare activă, se produc inele de etanșare, iar atunci când sunt inactiv, pierd elasticitatea.
• Garnitura supapei de cauciuc are o durată limitată de viață. Motivul este același - pierderea elasticității cauciucului. Distrugerea sa este accelerată brusc de nisipul care a căzut sub vană.

Apropo: supapele cu supape de tip "all-metal", fără garnituri, sunt mai durabile. Dar, când resturile cad sub vană, supapa pur și simplu nu se suprapune.

Supapă de conectare

• Pentru a transforma plută necesită un efort foarte semnificativ. Există întotdeauna riscul de a perturba cel mai apropiat montaj sau fir de țeavă.
• Scăderea glandului la rotirea ștecherului este garantată în acest caz. Nu numai că: pentru ghidajele de umplutură este necesar nu numai să opriți supapa însăși, ci și să resetați racordul de alimentare cu apă sau de încălzire. În caz contrar, există întotdeauna un risc ca mufa perturbată să scurgă din carcasă la partea frontală a fluxului de apă.

Supapă cu bila

Și cum arată arcul articular D15 pe acest fundal plictisitor? Direcția fluxului de apă nu are importanță pentru funcționarea supapei. Valva nu se va stinge din cauza lipsei acesteia.

Acumulările de zgură în carcasă nu pot fi frică. O supapă deschisă tinde să colecteze nisip și să scadă nu mai mult decât orice secțiune a unei țevi drepte.

Am menționat deja rezistența hidraulică scăzută: aceasta diferă foarte puțin de rezistența unei secțiuni a țevii cu diametrul corespunzător.

Inelul de etanșare din teflon sau PTFE în jurul tijei datorită propriului coeficient scăzut de frecare și calitatea tratamentului cu tija practic nu se scot în timpul funcționării și nu se degradează atunci când este inactiv. Același lucru se aplică și inelelor de etanșare adiacente suprafeței mingii din interiorul supapei.

Pentru a clarifica: în practica autorului, au existat cazuri când o supapă cu bilă de 15 mm a fost scurtă de-a lungul tijei. Practic, au aparținut unor produse chinezești ieftine și au fost eliminate cu mâinile lor prin simpla înfășurare sub șaibe de prindere a benzii FUM.

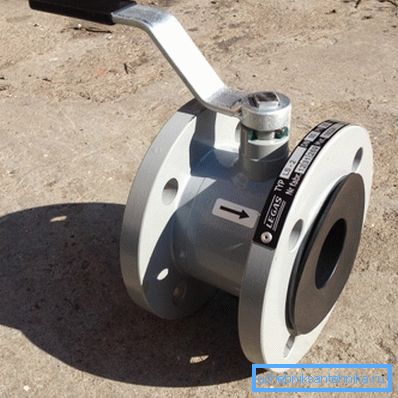

Suprafața netedă a bilei și materialul de etanșare garantează o cantitate mică de forță necesară pentru deschiderea sau închiderea supapei. Acest lucru nu se aplică numai produselor de dimensiuni mici: de exemplu, supapa cu flanșă în formă de bilă DU150, care are dimensiuni foarte solide, este de asemenea blocată de un mâner standard fără aplicarea unei forțe excesiv de mari.

Cu toate aceste avantaje, prețul supapelor cu bilă este aproximativ egal cu costul analogilor de plută și șuruburi și, deseori, se dovedește a fi complet jos. Concluziile sunt destul de evidente.

Supapele cu bilă 15 pentru șuruburile de 15 mm cu șurub sau plută nu merită să fie schimbate: ele sunt mai bune decât concurenții în toate cazurile. Același lucru se aplică ventilelor pentru conducte cu o capacitate mai mare: o supapă cu bilă de 150 mm este, în majoritatea cazurilor, mai convenabilă, mai practică și mai durabilă decât o supapă din fontă sau oțel de aceeași mărime.

marcare

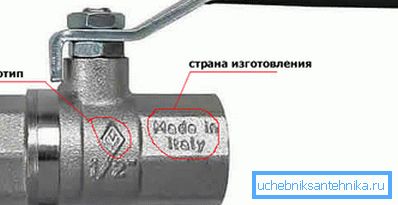

Principalele caracteristici tehnice ale supapei cu bilă DU15 sunt indicate în marcajul de pe corpul său. Acest lucru se aplică atât produselor interne, cât și bunurilor importate.

Merită să menționăm câteva subtilități.

• Condiționarea trecerii poate fi specificată în inci. Dimensiunea interesului - DU15 - corespunde la 1/2 inch.
• De regulă, presiunea de lucru a produselor interne este indicată în atmosferă (kgf / cm2), iar presiunea de import - în megapascali (MPa). Prin urmare, marcarea DN50 RU40 înseamnă că supapa cu un pasaj nominal de 50 mm este proiectată pentru o presiune de 40 atmosfere; Robinetul cu bilă DN15 PN8 0 MPa este atașat la un filet de jumătate de inci și poate rezista la o presiune de 8 megapascali (80 atmosfere).

Selectarea și instalarea

Ce trebuie să cauți când cumperi o supapă?

Cum să-i spui corect?

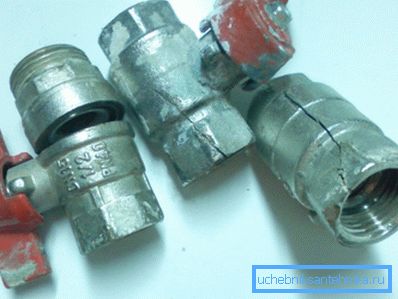

1. Corpul ar trebui să fie din alamă. Din produsele silumine fragile se poate distinge prin greutate: alamă este considerabil mai greu.

Apropo: o instrucțiune simplă vă va ajuta să nu vă înșelați. Alegeți nu argintiu, ci porți galbene. Dacă cromul poate fi orice metal sau aliaj, lipsa de acoperire nu va lăsa nici o îndoială.

1. Mânerul este mult mai convenabil decât mânerul - fluture. Dar este logic să folosiți un fluture doar cu o lipsă de spațiu în apropierea valvei.
2. Cel mai bine este să sigilați conexiunea filetată cu un fir de polimer. (Tangit Unilok și analogi). Nu necesită mult efort în timpul asamblării și nu se scurge atunci când există o ușoară cursă inversă a firului.

1. Apropo, despre efort: nu strângeți supapa de pe fir până când se oprește. Alama nu este oțel; Este posibilă ruperea cu forță excesivă nu numai a corpului siluminic.
2. La momentul instalării, este mai bine să scoateți pur și simplu mânerul de interferență..

concluzie

Sperăm că materialul nostru va ajuta cititorul cu alegerea supapelor pentru instalații sanitare la domiciliu. Videoclipul din acest articol, ca de obicei, conține informații tematice suplimentare. Mult noroc!
