Supapă cu bila du50: opțiuni, dimensiuni, caracteristici

23-04-2018
Aprovizionarea cu apă

O supapă cu bilă Dn50 poate fi utilizată ca supapă de oprire pentru transportul prin conducte și depozitarea în rezervoare a diferitelor lichide și gaze. Astfel de dispozitive diferă în ceea ce privește fixarea, care poate fi flanșată, cuplată și sudată (lipire), și materialele de fabricație, în cazul în care se utilizează oțel, alamă, polietilenă și polipropilenă.

Diferitele dispozitive de blocare pot avea caracteristicile lor tehnice și diferă una de cealaltă în acești indicatori, care vor fi discutate mai jos. Și, de asemenea, atenția dvs. va fi oferită o demonstrație tematică a videoclipului din acest articol.

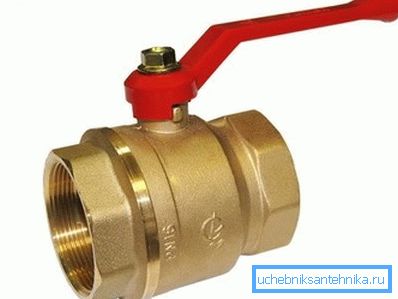

Supapă cu bilă de cuplare din alamă DN 50

Sisteme de închidere DN 50 mm

Notă. Dacă priviți eticheta, supapa cu bilă de 50 mm are de obicei o prescurtare suplimentară în denumire. De exemplu, în fața milimetrilor există litere Doo sau Dn - și unul și celălalt înseamnă un diametru condiționat sau exterior. Și aici, dacă întâlniți abrevierea KSHTsP (în loc de P poate fi F, M sau K), atunci aceasta va însemna că aveți o supapă cu bilă cu plombă sudată (cu flanșă, cuplaj sau combinată).

Opțiuni generale

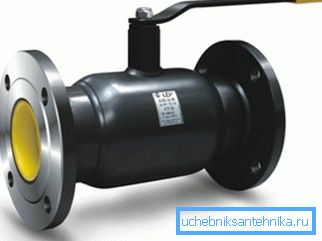

Suport din oțel cu bilă KSH 50 mm
  • Robinetele de închidere cu flanșă, sudate (pentru sudură) și racordurile de cuplare sunt de obicei realizate în domeniul DN de la 15 la 500 mm, care este proiectat pentru o presiune nominală (Ru) de la 1,6 la 4,0 MPa.
  • În majoritatea cazurilor, macaralele cu astfel de dimensiuni (Dn 50) sunt utilizate în clădiri industriale, industriale și publice, conducte de pompare a produselor petroliere, apă și gaze, precum și în cisterne pentru depozitarea lor. Cu toate acestea, dispozitivele de blocare cu astfel de dimensiuni sunt instalate cu mâinile proprii și în viața de zi cu zi, de exemplu, cu încălzire autonomă pentru stâlpi, cazane sau în rezervoare pentru stocarea apei și motorinei.
  • Fabricarea supapelor și a fitingurilor se realizează în conformitate cu GOST 21345-78 și GOST 28343-89, precum și în conformitate cu TU 04671406-003-98. Pentru regiunile cu un climat temperat și rece, certificarea se efectuează conform UHL GOST 15150 al GOSGORTEKHNADZOR-ului din Rusia.

Prezentarea generală a produsului

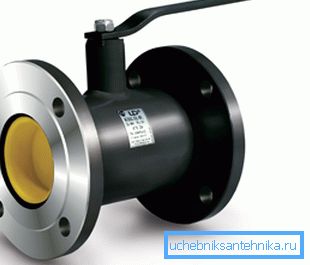

Supapă cu bilă din oțel KSHTSF Du50 mm

Astfel de macarale sunt de obicei realizate din oțel Art. 20, 09G2s și 1218N10T, în timp ce presiunea maximă de lucru (Ru) rămâne neschimbată - de la 1,6 MPa la 4,0 MPa. Metodele de instalare (conectare) pot varia în funcție de configurație, astfel încât acestea pot fi KShTsF, KShTsP, KShTsM sau KShTsK.

DN PN CODUL KShTsF d D D1 D2 G h H eu L Masa (kg)
15 40 015.040.02 10 95 65 14 4 23 72 170 130 1.8
20 40 020.040.02 15 105 75 14 4 23 72 170 150 2.2
25 40 025.040.02 18 115 85 14 4 21 75 170 160 2.7
32 40 032.040.02 24 135 100 18 4 21 75 170 180 3.7
40 40 040.040.02 30 145 110 18 4 44 92 235 200 4.6
50 40 050.040.02 40 160 125 18 4 44 100 235 230 6.1
65 16 065.016.02 49 180 145 18 4 44 110 235 270 8.4
65 25 065.025.02 49 180 145 18 4 44 110 235 270 8.4
80 16 080 / 70.016.02 63 195 160 18 4 60 141 335 280 11.2
80 25 080 / 70.025.02 63 195 160 18 8 60 141 335 280 12
100 16 100 / 80,016,02 75 215 180 18 8 60 150 335 300 15
100 25 100 / 80,025,02 75 230 190 22 8 60 150 335 300 15
125 16 125 / 100,016.02 100 245 210 18 8 94 195 525 325 27,5
125 25 125 / 100,025,02 100 270 220 26 8 94 195 525 325 28.5
150 16 150 / 125,016,02 125 280 240 22 8 98 210 525 350 36
150 25 150 / 125,025,02 125 300 250 26 8 98 210 525 350 37
200 16 200 / 150,016,02 148 335 295 22 12 84 225 625 450 56
200 25 200 / 150,025,02 148 360 310 26 12 84 225 625 450 57
250 16 250 / 200,016,02 200 405 355 26 12 100 270 625 530 83
250 25 250 / 200,025,02 200 425 370 30 12 100 270 625 530 85
300 * 16 300 / 250,016,02 240 460 410 26 12 167 634 - 750 155
350 * 16 350 / 300,016.02 300 520 470 26 16 196 690 - 750 276
500 * 16 500 / 400,016.02 390 710 650 33 20 170 870 - 990 610

Parametrii tehnici pentru KShTsF

Notă. KShTsF este utilizat în cea mai mare parte pe site-urile industriale.

KShTsP (gaz)
Ballomax DN, (mm) Art. Ușa din față DH d T L H1 H2 A Greutate, kg
10 71 .102 .010 10 38 17.2 1.8 210 50 116 140 0,8
15 71 .102 .015 10 38 21.3 2 210 50 116 140 0,8
20 74 .102 .020 15 42 26.9 2.3 230 47 115 140 0,8
25 74 .102 .025 20 51 33.7 2.6 230 47 120 140 1
32 74 .102 .032 25 57 42,4 2.6 260 48 124 140 1.4
40 74 .102 .040 32 76 48.3 2.6 260 41 129 180 2.1
50 74 .102 .050 40 89 57 2,94 300 41 135 180 3

Tabelul de parametri KShTsP Du 10-50 mm Ru 4,0 MPa (40 kg / cm2)

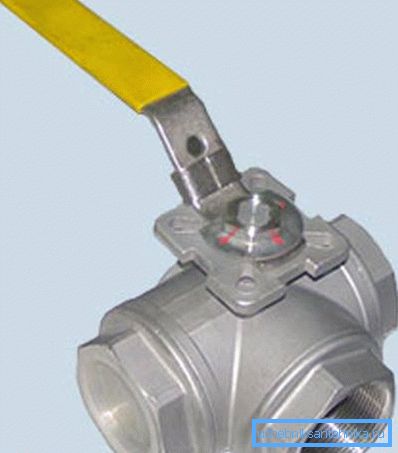

Cuplarea KSh în formă de T cu trei căi
Denumire KSHZ RMHS (RMUS) DN L G A H
16-6 6 70 1/4 112 110
25-6 76
40-6 76
16-10 10 75 3/8 112 134
25-10 80
40-10 80
16-15 15 85 1/2 125 123
25-15 105
40-15 105
16-20 20 95 3/4 136 134
25-20 110
40-20 110
16-25 25 105 1 127 174
25-25 120
40-25 120
16-32 32 120 1 1/4 215 184
25-32 145
40-32 145
16-40 40 130 1 1/2 215 231.5
25-40 150
40-40 150
16-50 50 150 2 280 233
16-65 65 185 2 1/2 280 233
16-80 80 205 3 342 330

Tabel de dimensiuni și dimensiuni de montare KSHTsM Du 6-80 mm

Supapă cu bilă din material plastic 50 mm SDR11 (polietilenă)
View. cerere Pentru gaz 10 bar, pentru apă 16 bar
DST SDR11
material PE80 / PE100, PE2406 / PE3408
Deschidere / închidere ? rotație
temperatură De la -29 la 600 градуzi
Tipul trecerii Plictisitor complet
Tipul tijei auxiliare Extensie telescopică
Tip de purjare Fără purjare, 1 purjare, 2 curățare
Sudarea corpului și priza Electric sau cuplaj
Standarde de testare EN 1555, ANSI / ASTM B16. 40

SDR11 tabel

Notă. Dispozitivele polietilene sunt utilizate pentru instalarea subterană.

Dimensiunile supapei cu bilă DN50 mm KShTSK, la fel ca în KShTsM

Macaralele combinate nu diferă foarte mult de supapele de cuplare, dar și prețul lor, numai KShTsK poate avea de asemenea un filtru american, un montaj sau un filtru în loc de fire de țeavă externe și apoi crește costurile.

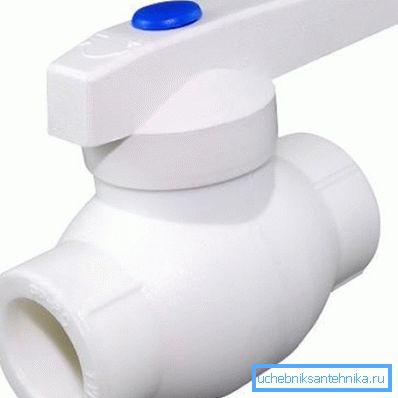

Polipropilenă. fotografie

Dispozitivele din polipropilenă sunt extrem de populare pentru instalațiile de încălzire și încălzire pentru încălzirea autonomă - în majoritatea cazurilor acum este preferat metalul de către PPR și acest lucru nu este surprinzător. Astfel de unități sunt capabile să reziste la temperaturi de funcționare de până la 100 ° C și la presiuni de funcționare de până la 10 bar, ceea ce este suficient pentru condiții normale. Docking-ul unor dispozitive similare cu conducta se face prin lipire sau sudare cu un fier de lipit special.

concluzie

În concluzie, trebuie spus că în viața de zi cu zi puteți beneficia în principal de alamă KShTsM și KShTSK, precum și robineți de lipit din polipropilenă. Puteți să le instalați singur, dacă acestea vor urma instrucțiunile producătorului.
