Supapă de apă electrică cu senzor de scurgere

O robinet electric cu un senzor de scurgere ajută la prevenirea unor probleme cum ar fi inundarea carcasei. Prin urmare, astfel de dispozitive au devenit recent destul de populare în rândul locuitorilor de apartamente și case. Mai jos vom arunca o privire mai atent la ceea ce este un sistem similar și cum este montat.

Principiul de funcționare

Astăzi există două tipuri de senzori:

• Dispozitivele cu fir care se conectează la controler folosind fire;
• Wireless - trimite un semnal radio la controler.

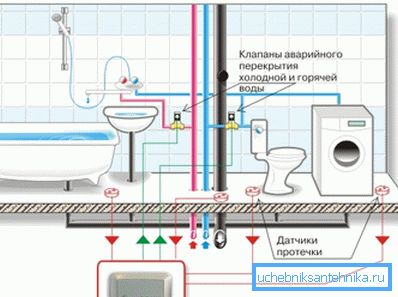

În orice caz, schema sistemului este următoarea:

• Când senzorul este scufundat în apă, stâlpii lui se închid, ca urmare a faptului că dispozitivul trimite un semnal către controler.
• Apoi, controlerul transmite un impuls electric la o supapă de apă cu un dispozitiv electric care întrerupe alimentarea cu apă.

Nu durează mai mult de cincisprezece secunde pentru a închide supapa după declanșarea senzorului. Pentru a relua alimentarea cu apă, trebuie să apăsați un buton special situat pe carcasa dispozitivului electric. Un sistem instalat competent garantează protecția împotriva scurgerilor bruște ale sistemului de alimentare cu apă sau a sistemului de încălzire.

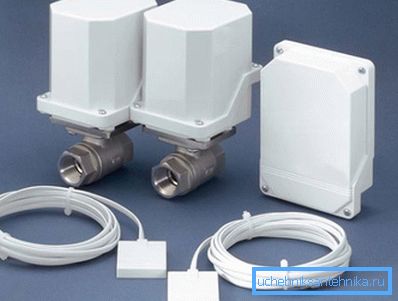

Din ce constă sistemul

Deci, cu principiul sistemului pe care l-am citit. Acum, să aruncăm o privire mai atentă asupra caracteristicilor elementelor din care este constituită.

Macara electrică

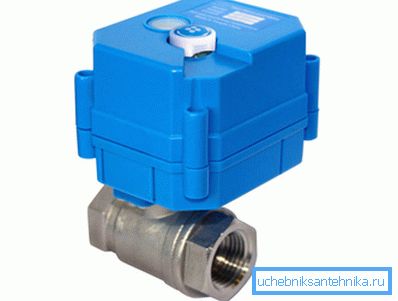

Acest dispozitiv este o supapă sub forma unei supape cu bilă cu acționare electrică. Diferența față de supapa cu bilă mecanică este numai aceea că poziția elementului de blocare nu este reglată de o pârghie, ci de un motor electric.

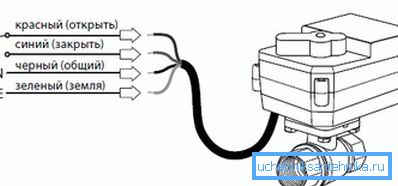

Sfat! Este foarte dificil să instalați o valvă cu bilă cu acționare electrică cu mâinile proprii, deoarece este conectată printr-o cutie de borne cu un cablu de alimentare PVS3x0.5. Prin urmare, această lucrare este mai bine să încredințeze unui specialist.

Pentru etanșarea racordării mecanismului de blocare cu un mecanism electric, inelul de etanșare este inclus în setul de dispozitive. De regulă, ele sunt fabricate din aliaje rezistente la uzură și poluare. Elementul cu bilă de blocare este în general fabricat din oțel inoxidabil și este caracterizat printr-o bună rezistență.

Următoarele materiale pot fi utilizate pentru fabricarea corpului dispozitivului:

• Fonta;
• bronz;
• Oțel inoxidabil sau alte aliaje metalice.

Trebuie remarcat faptul că transmisiile electrice pot fi proiectate pentru tensiuni diferite, cel mai adesea pentru scopurile luate în considerare, se folosesc supape cu bilă cu curent electric 24V DC și 12V DC.

De regulă, instalați servomotorul electric pe supapa cu bilă de 1 - 2 inci, 1 inch și? inch diametru. Adesea, dispozitivele nu pot numai să blocheze fluxul de apă, ci și să dea un sunet sau un semnal luminos.

Sfat! Înainte de supape cu bilă, se recomandă utilizarea filtrelor de purificare a apei. În acest caz, viața lor va crește.

Mai jos sunt alte caracteristici care au supape cu actionare electrica pentru casa:

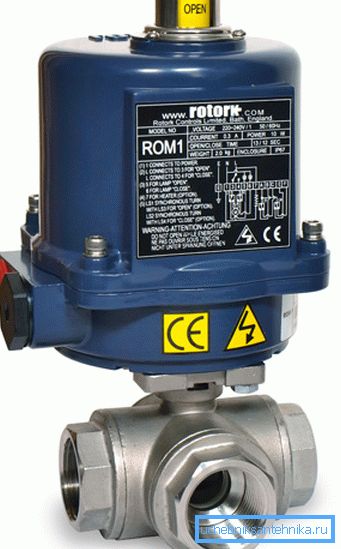

Sfat! Aceste supape pot fi utilizate nu numai în sistemele de alimentare cu apă, ci și în încălzire. Mai mult, supapa cu trei căi cu acționare electrică pentru încălzire permite nu numai blocarea debitului agentului de răcire, ci și redirecționarea acestuia, de exemplu, de la radiator la ocolitor.

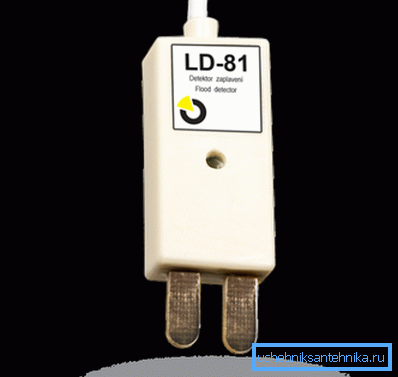

Senzor de scurgere a apei

Montat în locuri unde există cea mai mare șansă de scurgere:

• Lângă mașinile de spălat;
• bai;
• Aproape de chiuvete;
• Cabine de duș etc.

Așa cum am menționat mai sus, când apa intră în senzor, acesta trimite un semnal către controler. Aceste dispozitive trebuie să fie conectate la o sursă de alimentare sigură, astfel încât dacă atingeți accidental plăcile, nu veți avea un șoc electric.

Fiți atenți! Producătorii recomandă la fiecare trei luni să ștergeți plăcile dispozitivului cu un burete umed. Această operație este efectuată ca o profilaxie și pentru a verifica performanța sistemului.

În vânzare puteți găsi senzori ai producătorilor străini și interni. Prețul ultimului este mai mic, în timp ce calitatea nu este inferioară analogilor străini.

controlor

Acest dispozitiv are mai multe funcții:

• Ea procesează semnalul de la senzori;
• Oferă tensiune ventilului cu bilă electrică;
• Oferă energie pentru senzori;
• Oferă avertizare sonoră și ușoară.

Controlerul poate fi localizat în orice loc accesibil unde apa nu poate ajunge pe ea. Numărul elementelor din sistem poate fi diferit, în funcție de caracteristicile instalării.

Caracteristici de instalare

Înainte de instalarea sistemului, este necesar să se elaboreze aspectul tuturor elementelor sale. Apoi, în conformitate cu schema trebuie să vă asigurați că lungimea firelor de conectare este suficientă.

Instalația în sine este efectuată în următoarea ordine:

• Domenii marcate de locație, macarale, senzori și controler.
• În conformitate cu schema de cabluri stabilite.
• Robineți cu bilă de blocare.
• Senzori instalați.
• Conectați controlerele.

Mai jos vom arunca o privire mai atentă la unele dintre aceste operațiuni.

Introduceți supapa cu bilă

Acest dispozitiv este instalat pe intrarea conductei după supapele manuale. Este strict interzis să folosiți o supapă cu bilă pentru o transmisie electrică în loc de supape la intrare.

După cum sa menționat mai sus, instalarea dispozitivului în sine este cel mai bine lasată experților. În același timp, ar trebui să oferiți imediat o putere neîntreruptă pentru el.

Instalarea senzorului

Senzorul poate fi instalat în două moduri:

• Montarea pe podea - implică introducerea senzorului în acoperirea podelei în zone în care este probabil ca apa să se acumuleze în caz de scurgere. Plăcile de contact în acest caz sunt aduse la suprafață astfel încât acestea să fie ridicate la o înălțime de câțiva milimetri. Sârmă la dispozitiv se efectuează într-o țeavă ondulată.
• Montarea pe podea - dispozitivul este așezat pe suprafața podelei cu plăcuțele de contact în jos.

Controler de instalare

Alimentarea cu regulatorul este furnizată de cabinetul de alimentare. Zero și faza sunt conectate la dispozitiv în conformitate cu schema.

Manualul de instalare pentru acest dispozitiv este următorul:

• Primul pas este să faci o gaură în perete pentru caseta de joncțiune.
• Apoi, trebuie să străpungeți canelurile pentru firele de alimentare de la locația dispozitivului la dulapul de alimentare, precum și la fiecare supapă cu bilă și senzor.
• Apoi, este instalată o cutie de montare pe locul pregătit în perete, iar controlerul este fixat în ea.
• După aceasta, trebuie să scoateți capacul frontal al dispozitivului și să conectați toate cablurile conform diagramei.
• La sfârșitul lucrărilor trebuie să înlocuiți capacul frontal al controlerului.

Dacă sistemul este asamblat corect, după ce acesta este pornit, indicatorul de pe controler începe să lumineze. În cazul unei scurgeri, culoarea indicatorului se schimbă de la verde la roșu și sună semnalul sonor. În același timp, macaraua blochează alimentarea cu apă.

Aici, poate, sunt toate punctele principale ale instalării unui sistem de protecție împotriva inundațiilor.

concluzie

Robinetele cu bilă motorizate cu senzori de scurgere sunt o invenție utilă, deoarece evită o serie de probleme grave asociate inundațiilor. Singurul lucru necesar pentru instalarea corectă a sistemului și testarea performanței acestuia.

Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
