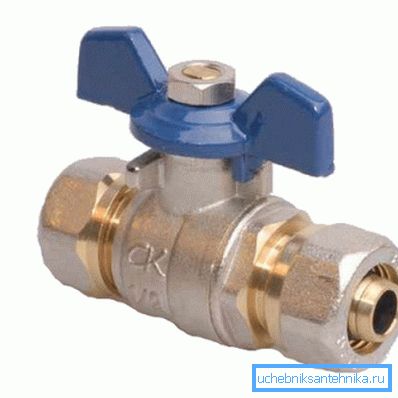

Supapă de compresie cu bilă - caracteristici și scop

Pentru instalarea țevilor din plastic și metal-plastic fără utilizarea îmbinărilor de sudură, se utilizează fitinguri de compresie (colț). În particular, supapele cu bilă, care, de fapt, fac obiectul acestui articol, sunt utilizate ca supape de oprire. Mai jos ne uităm la ceea ce sunt și la ce este caracteristica lor.

Caracteristicile supapelor cu bilă

Proiectarea supapei cu bilă de compresie nu diferă de robinetul obișnuit cu bilă. Ie Dispozitivul este proiectat pentru a bloca complet apa în conducte de diametru mic. Cel mai adesea, astfel de supape sunt utilizate în sistemele de alimentare cu apă (caldă și rece), precum și încălzirea.

O supapă cu bilă este numită deoarece mecanismul său de blocare este proiectat ca o bilă cu un orificiu intermediar. Pentru a opri alimentarea cu apă, elementul supapei cu bilă trebuie rotit la 90 de grade, astfel încât orificiul intermediar să fie perpendicular pe conductă.

Fiți atenți! Orice ventile cu bilă nu sunt proiectate pentru a regla fluxul de fluid din conductă. Poate fi folosit numai pentru a deschide complet sau a închide alimentarea cu apă sau cu alt lichid.

Diferența dintre macaralele de compresie și alte supape asemănătoare este numai în metoda de instalare, care se efectuează cu ajutorul unei garnituri. O altă metodă de astfel de conectare se numește prindere, deoarece acest sistem de montare asigură o clemă de țeavă atunci când piulița este strânsă.

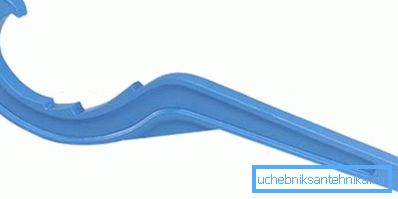

Marele popularitate a armăturilor considerate se datorează faptului că instalarea lor nu necesită instrumente și abilități speciale, datorită cărora instalarea se poate face manual.

Cel mai adesea, această metodă de instalare este utilizată pentru țevi din polietilenă și conducte de metal-plastic. Mai jos sunt prezentate principalele caracteristici ale robinetelor de închidere pentru colț HDPE:

Trebuie să spun că produsele în cauză pot fi fabricate nu numai din HDPE, ci și din alte materiale, cum ar fi:

• alamă;
• bronz;
• cupru;
• Oțel inoxidabil.

În acest caz, mecanismul de blocare în sine este adesea realizat din oțel inoxidabil, ca rezultat al rezistenței la coroziune.

demnitate

Printre avantajele supapelor cu bilă de compresie se pot identifica următoarele puncte:

• Simplitatea și viteza ridicată de instalare, datorită reducerii costurilor cu forța de muncă;
• Fiabilitate.
• Durabilitate.
• Prețul scăzut.
• Posibilitatea de dezmembrare.

Fiți atenți! Pentru o instalare de înaltă calitate a unei garnituri pentru țevi, diametrul țevilor trebuie să corespundă exact diametrului țevilor.

deficiențe

Desigur, așa cum se întâmplă adesea, împreună cu avantajele, aceste produse au unele dezavantaje, principalele dintre acestea fiind enumerate mai jos:

• Fitingurile în cauză sunt concepute pentru o presiune mai mică decât produsele similare pentru lipire, deoarece conexiunea de compresie este încă mai puțin durabilă.
• În timpul funcționării, poate fi necesară strângerea conexiunii.
• În ciuda faptului că designul este considerat reutilizabil, adică acesta poate fi asamblat și dezasamblat, în practică, reasamblarea este incorectă, astfel încât piesa de montaj trebuie schimbată.
• După cum sa menționat mai sus, supapa cu bilă nu poate regla presiunea apei, deoarece acest lucru poate duce la eșecul său timpuriu.

Dispozitivul de conectare la compresie și instalarea macaralei

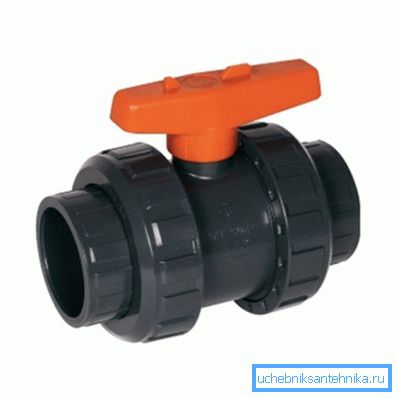

De exemplu, luați în considerare o macara de compresie PND de 32 mm cu 32 mm.

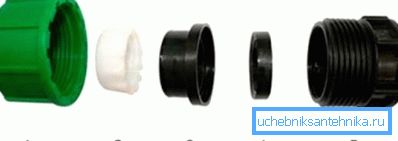

Sistemul de montare include următoarele părți:

1. Piuliță de prindere;
2. Inel de fixare;
3. Inel de compresie;
4. Inel de etanșare;
5. Corpul principal.

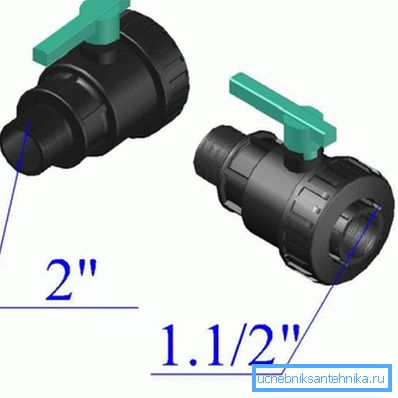

De regulă, o montură similară este disponibilă pe conducta opusă. Adevărat, există dispozitive care servesc ca adaptoare. În acest caz, pe de o parte, ele au o garnitură, iar pe de altă parte, o duză pentru o conexiune filetată sau o altă conexiune.

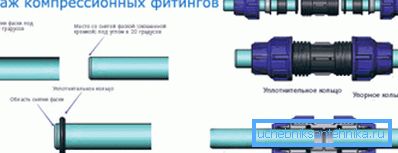

Instrucțiunile de montaj pentru supapele de prindere sunt după cum urmează:

• Mai întâi, trebuie să tăiați ușor conducta astfel încât tăietura să fie perpendiculară pe axa sa. Datorită acestei tăieturi, țeava se va sprijini complet pe proeminența de blocare a carcasei.
• Apoi, trebuie să eliminați burturile și alte neregularități, precum și șanfrenarea la 2-3 mm de margine, pentru a obține un con.
• Apoi, trebuie să introduceți conducta în dispozitiv și să notați cât de adânc se va scufunda.
• Zona țevii care va fi scufundată în carcasă trebuie lubrifiată cu unsoare sanitară.
• Apoi, țevile sunt piese uzate în următoarea secvență:

• piuliță de strângere;
• mâner (inel de prindere);
• inel de reținere;
• inel de etanșare.

• Dacă este montată supapa cu bilă de comprimare a colierului, trebuie făcută o conexiune similară cu conducta și cea de-a doua teava de ramificație.

Aceasta finalizează procesul de instalare a robinetului pentru colț.

concluzie

Robineții cu bilă de compresie au o serie de aspecte pozitive, principalul care constă în ușurarea instalării. Prin urmare, recent au devenit larg răspândite. Cu toate acestea, trebuie avut în vedere faptul că durabilitatea acestora depinde de calitatea condițiilor de instalare și de funcționare, care trebuie să corespundă caracteristicilor produsului.

Din videoclipul din acest articol, puteți să ridicați câteva informații suplimentare despre subiectul desemnat.
