Supapa de oprire a radiatorului - caracteristică detaliată

Instalarea bateriei nu numai pentru a fixa radiatorul de pe perete, ci și pentru a conecta alimentarea și returnați țevile. De asemenea, este necesar să montați supapele necesare, în special supapele, iar termostatul nu va fi superfluu.

Acest lucru va crește flexibilitatea sistemului de încălzire.

De ce aveți nevoie de supape la instalarea bateriei

În general, această categorie de dispozitive ar trebui să includă nu numai macarale de diferite tipuri, ci și diverse amortizoare, supape. Și supapele pentru radiatoare includ și prize care sunt instalate pe orificiile din partea laterală a bateriei.

La instalarea bateriei, se recomandă utilizarea:

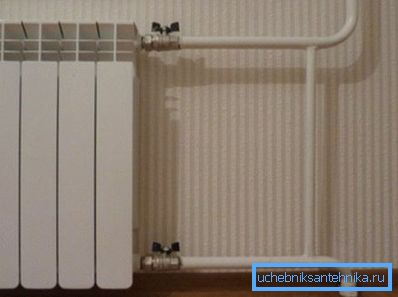

• o pereche de supape cu bilă - acestea sunt utile pentru a opri rapid fluxul de lichid de răcire în baterie. Pentru aceasta, este aranjat un bypass, iar supapele sunt instalate pe conducta de alimentare și retur;

• Atunci când radiatorul este conectat la sistem, se poate folosi un șurub special, în care este posibilă spălarea rapidă a apei.

De la dispozitivul de reglare, termostatul automat va fi util, vă va permite să schimbați transferul de căldură al fiecărei baterii separat. Datorită acestui fapt, va fi posibilă salvarea pe încălzire, iar în casă va fi mai confortabil.

Fiți atenți! Termostatul este conectat la radiator, urmat de un robinet, apoi de o conductă de by-pass. Numai cu o astfel de succesiune sistemul va funcționa normal.

Caracteristici detaliate ale supapelor

Funcționarea normală a sistemului de încălzire depinde în mare măsură de alegerea corectă a tipului de macara pentru o anumită sarcină. Deci, este logic să se ia în considerare în detaliu tipurile de supape și domeniul său de aplicare.

Supape cu bilă

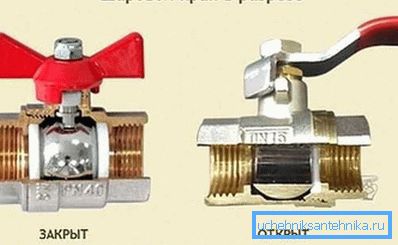

Supapa cu bilă pentru un radiator de încălzire este numită astfel deoarece piesa de blocare are forma unei mingi cu o gaură în mijloc. Principiul muncii sale constă în faptul că o rotire a mânerului blochează alimentarea cu apă prin țeavă.

Acest lucru este foarte util, de exemplu, atunci când o baterie se grăbește să oprească alimentarea cu apă aproape instantaneu, dacă un dispozitiv cu șurub a fost utilizat în același scop, atunci ar trebui să petreacă mult mai mult timp.

În plus față de minge, puteți găsi analogi cu o piesă de blocare conică sau cilindrică pe piață (acestea au fost folosite în samovari ruși). Dar din punctul de vedere al performanței, mingea este în afara concurenței. Conul, de exemplu, se caracterizează printr-o uzură sporită.

În ceea ce privește alegerea supapei cu bilă, este necesar să se ia în considerare dimensiunile sale și tipul de metal din care este realizată (este necesar ca împreună cu metalul radiatorului să nu formeze o pereche galvanică).

De asemenea, trebuie să se acorde atenție dimensiunii orificiului din partea de blocare:

• plictisitor - în ele, diametrul găurii corespunde exact diametrului interior al țevii. Din acest motiv, după instalare în stare deschisă, nu se reduce cantitatea de apă care intră în baterie;

• standard - în ele diametrul găurii este cu aproximativ 20% mai mic decât diametrul interior al țevii. Când se utilizează acest model, obținem o reducere a transferului de căldură de la radiator cu 10-15%;
• nu este complet - datorită orificiului mic din bilă, debitul lichidului este redus cu aproximativ jumătate.

Fiți atenți! Având în vedere acest lucru, pentru instalarea în fața bateriei ar trebui să se utilizeze numai dispozitive de blocare cu trecere completă.

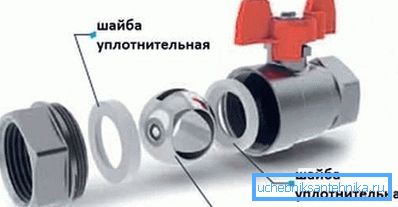

În ceea ce privește modul în care arată dispozitivul supapei de închidere pentru radiator, o bucată de metal și o garnitură vor fi văzute în secțiune, ceea ce asigură etanșeitatea în starea închisă. Relativ recent, au apărut pe piață supape de închidere a polimerului, fiind adecvate pentru instalarea pe orice radiator, indiferent de materialul din care este fabricat.

Fiți atenți! Modele cu o carcasă din plastic pentru o rezistență destul de inferioară metalului. Dar grosimea celor mai mult, trebuie să fie luate în considerare atunci când aleg.

Mai tradiționale pot fi considerate robinete metalice. De obicei, se utilizează fie alamă, fie aliajele sale, deci nu ar trebui să existe probleme cu combinația de metale.

Are doar 2 posturi de lucru, motiv pentru care face parte din clasa "supape de oprire". La vânzare se găsesc și supape cu trei căi, ele pot fi de asemenea folosite la racordarea radiatoarelor. Diferența constă în faptul că poziția de lucru 3 și fluxul de apă pot fi îndreptate în una din cele două direcții.

Prețul acestor dispozitive este scăzut, și având în vedere flexibilitatea sistemului de încălzire, costurile suplimentare sunt justificate.

Robinet de închidere

Această categorie de dispozitive poate fi utilizată pentru conectarea radiatoarelor (într-un sistem de încălzire cu 2 conducte). Datorită designului lor, supapele, cum ar fi supapele cu bilă, vă permit să blocați rapid fluxul de apă în baterie și nu este necesar să întrerupeți funcționarea sistemului de încălzire. Acestea pot fi, de asemenea, folosite pentru a scurge apa într-un încălzitor sau a-l umple cu lichid.

Fiți atenți! Robinetul de închidere direct în radiator în configurația de bază nu asigură instalarea unei supape de scurgere. Dar o adăugare utilă poate fi achiziționată separat.

În ceea ce privește oportunitatea achiziției, din punct de vedere tehnic, nu există nici o diferență de a pune o supapă cu bilă pe conducta de retur sau de a alege o supapă de închidere. Dacă conducta de alimentare este cel puțin un termostat simplu, ambele opțiuni vor funcționa în același mod.

Dar diferențele în proiectarea supapei cu bilă și a supapei de închidere sunt încă acolo. Primul poate fi numai în poziția deschis / închis, dar supapa hexagonală poate regla curgerea lichidului de răcire.

Diferențe semnificative sunt în aparență. Senzorii cu bilă sunt produși cu un "fluture" roșu clar, dar supapa de închidere a radiatorului arată mult mai bine.

Nu are o supapă pentru rotire, astfel încât să nu iasă în evidență puternic de la țevi și de la bateria însăși. Costul său este mai mare decât cel al unei supape cu bilă, dar având în vedere că sistemul de încălzire nu este realizat timp de 1 an, îl puteți petrece și el.

Supapa de scurgere, care este utilizată pentru a scurge apa din radiator, este instalată pe supapa de închidere. La rotirea cu un mâner special, alimentarea cu apă a radiatorului este blocată.

Montarea clapetei

Întregul proces durează doar câteva minute, puteți face tot lucrul cu propriile mâini, fără ajutorul specialiștilor. Este necesar să nu vă grăbiți, de exemplu, o ușoară părtinire atunci când instalați o supapă pe conductă poate duce la o scurgere gravă în timpul sezonului de încălzire.

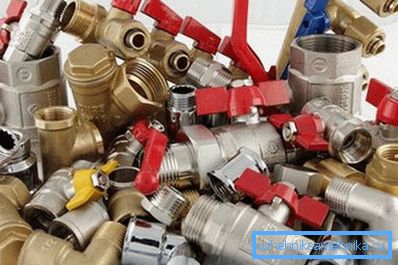

Producătorii produc vane cu mai multe tipuri de conexiuni. La vânzare se pot găsi macarale pentru o îmbinare sudată, flanșă, muftovy. Tipul de îmbinare ne-detașabil nu poate fi recomandat din cauza dificultăților cu reparații viitoare, tipul de îmbinare flanșă este utilizat numai la întreprinderile industriale, iar în viața de zi cu zi se acordă preferință articulațiilor detașabile.

Cele mai des utilizate macarale cu o piuliță sau un american, etanșeitatea este asigurată înaltă, iar intensitatea forței de muncă este minimă.

În acest caz, mai multă atenție este necesară în etapa pregătitoare:

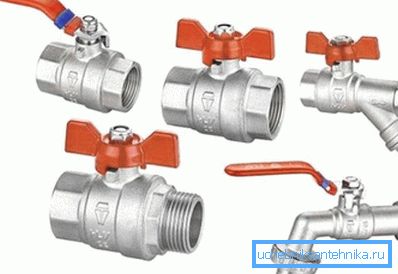

• trebuie să decideți tipul de fir. Cranele pot fi fie de cuplare, fie cu filet exterior sau combinate, trebuie să alegeți pe baza tipului de filet pe conductă;
• stilul pen-ului joacă de asemenea un rol. Dacă țeava se apropie de perete, atunci trebuie doar să alegeți versiunea cu un fluture, mânerul lung se va odihni pur și simplu pe perete.

Instrucțiunile de instalare constau în mai multe acțiuni:

• selectează locația de instalare a macaralei;
• a verificat progresul mânerului;

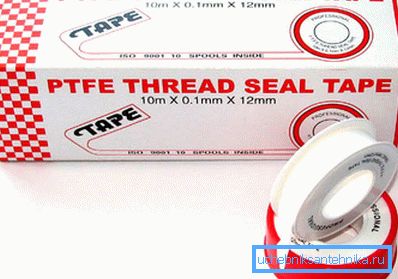

• următorul este conexiunea filetată. Este obligatoriu să se folosească o preluare pentru o etanșeitate suplimentară a îmbinării;

Fiți atenți! Este permisă pe conducta orizontală să deflectă mânerul de la verticală cu 45 °. Deci, îmbinarea nu poate fi înșurubată până la capăt, dar rotiți ușor robinetul lateral, astfel încât să fie mai convenabil să-l utilizați.

• Ultimul pas este de a verifica îmbinarea pentru scurgere.

Rezumând

În ciuda faptului că radiatorul de încălzire, în principiu, este un obiect autosuficient, uitarea despre supape și fitinguri este nedorită. Utilizarea supapelor simple și a supapelor va face ca funcționarea sistemului de încălzire să fie mai flexibilă și garantează confortul în casă în timpul sezonului de încălzire.

Videoclipul din acest articol prezintă procesul de instalare a supapei cu bilă.
