Tabelul de dimensiuni al conductelor de apă: selectarea

09-07-2018
Aprovizionarea cu apă

Oricine intenționează să instaleze sistemul de alimentare cu apă pe cont propriu ar trebui să studieze dimensiunile standard ale conductelor de apă de pe piață. Aceste informații vor fi foarte utile, deoarece numai cunoașterea secțiunilor și a diametrelor pieselor utilizate la locul de muncă, vom putea selecta fitingurile și adaptoarele corespunzătoare, precum și echiparea conexiunii cu aparatele de uz casnic.

Mai jos vă oferim informații generale despre dimensiunile țevilor, precum și furnizați date de referință care vă vor facilita alegerea echipamentelor la etapa de proiectare.

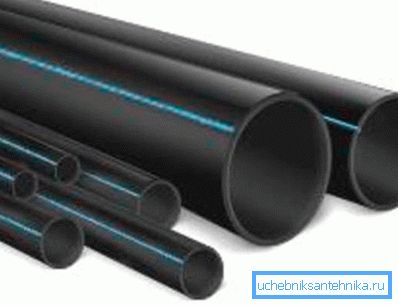

Cu cât este mai mare lățimea de bandă necesară, cu atât este mai mare secțiunea

Parametrii de bază

Dimensiunile cheie

Pentru construcția sistemelor de alimentare cu apă caldă și rece, în prezent sunt utilizate țevi dintr-o varietate de materiale.

Dacă intenționați să faceți singur instalarea, probabil că veți folosi aceste tipuri:

  • Oțel.
  • Cupru.
  • Polietilenă.
  • Polipropilenă.
  • Metal si plastic.

În ciuda faptului că gama de produse din fiecare categorie este destul de largă, iar secțiunile sunt în principiu standardizate, există încă anumite diferențe. De aceea, atunci când cumpărați materiale pentru instalarea de instalații sanitare într-o casă privată, trebuie să acordați atenție parametrilor funcționali ai produselor.

Diagrama care arată raportul dintre valorile de bază

Dimensiunile conductelor de apă sunt determinate de astfel de valori:

  • Dn este diametrul nominal.
  • Dú - trecere condiționată (secțiunea internă, exprimată în milimetri).
  • Grosimea peretelui (cu atât mai mult - structura este mai puternică și cu cât presiunea va rezista mai mare).
  • Diametrul exterior

Fiți atenți! Dimensiunea diametrului exterior este foarte importantă atunci când planificăm o instalare ascunsă de alimentare cu apă și pregătim canelurile pentru a stabili contururile. În alte cazuri, este mai bine să operezi cu conceptul de "trecere condiționată".

Inci și milimetri

Foarte des, producătorii indică dimensiunea conductelor de apă în centimetri - și un milimetru în sus sau în jos pot provoca o conexiune insuficientă strânsă:

  • Atunci când se îmbină produse din același material, astfel de situații se întâmplă foarte rar, însă atunci când înlocuiți, de exemplu, structurile metalice cu plastic sau cupru, puteți intra într-o situație neplăcută.
  • Lucrul este că centimetri sunt folosite pentru a marca firul tăiat pe suprafața exterioară. Și deoarece grosimea peretelui diferitelor modele poate varia, există un risc de eroare.

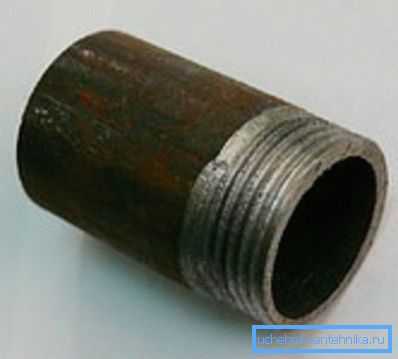

Inch duza filetată

Sfat! Pentru a nu fi confuz, este mai bine să nu vă concentrați pe diametrul exterior al produsului, ci pe valoarea lui Dui - exact acest lucru corespunde cu marcajul inch.

Cele mai comune dimensiuni ale conductelor de apă în mm și inci sunt prezentate în tabelul de mai jos:

Thread, în centimetri Permisă condiționată, în milimetri
3/8 10
1/2 15
3/4 20
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 88,5
4 114

În ceea ce privește utilizarea practică, acestea se concentrează de obicei pe următoarele date:

  • Instrucțiunea recomandă utilizarea țevilor cu o secțiune transversală de la 3/4 inch la 1 1/2 inci, în funcție de capacitatea necesară.
  • Produsele mai groase sunt utilizate, de obicei, pentru așezarea de șanțuri și aranjarea autostrăzilor cu apă.

Dimensiuni globale

metal

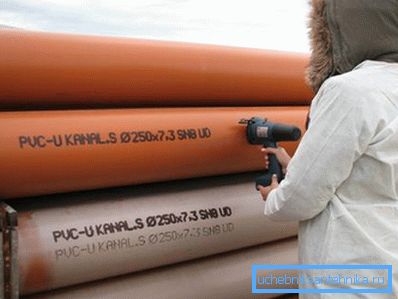

Elemente de oțel pentru asamblarea conductelor de apă cu marcaj

Până de curând, cele mai frecvente tipuri de piese pentru montarea conductelor de apă erau produse din oțel.

Etichetarea acestor elemente indică de obicei doi parametri:

  1. Diametrul exterior
  2. Grosimea peretelui

Pentru a afla secțiunea transversală internă, este suficient să se scadă două grosimi ale pereților (în milimetri) de dimensiunea diametrului.

Cea mai populară combinație de construcții din oțel este prezentată mai jos:

Diametrul exterior Concediu permis Grosimea peretelui
plămâni standard armat
10 17 2.0 2.2 2.8
15 21.3 2.5 2.8 3.2
20 26.8 2.5 2.8 3.2
25 33,5 2.8 3.2 4
32 42,3 2.8 3.2 4
40 48 3.0 3.5 4

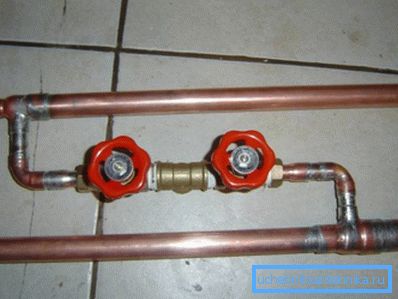

Produsele din cupru (ilustrate) se subțiază

În ciuda faptului că prețul materialului nu este democratic, în unele cazuri circuitele de cupru sunt utilizate pentru alimentarea cu apă. Dimensiunile lor sunt oarecum diferite de produsele din oțel:

Marcarea în centimetri Concediu permis Diametrul exterior
5/8 10 14 - 15
3/4 15 18
7/8 20 22
1 3/8 32 35
1 5/8 40 44-45



Sfat! Alegerea elementelor metalice pentru instalarea sursei de apă merită măsurarea dimensiunilor mai multor produse din lotul achiziționat folosind etriere. Deci, acuratețea definiției va fi mult mai mare!

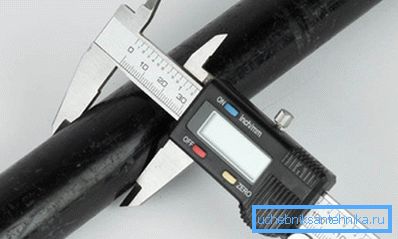

Precizia dimensională poate fi verificată folosind etriere.

plastic

Dimensiunile țevilor de plastic pentru alimentarea cu apă, care sunt utilizate astăzi ca o alternativă la contururile metalice, sunt, de asemenea, foarte diverse. În același timp, mulți producători de piese din polipropilenă, polietilenă și metal-plastic utilizează propriile grile dimensionale, prin urmare este de dorit să se utilizeze modele ale aceluiași brand în același sistem.

Desigur, discrepanțele, dacă apar, vor fi nesemnificative, dar pentru un maestru neexperimentat pot fi dificile.

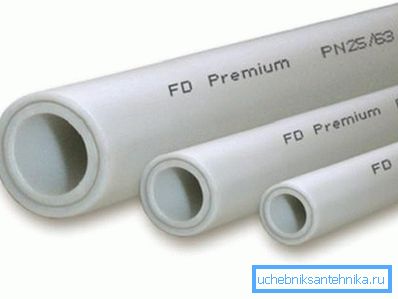

Soiurile de plastic sunt, de asemenea, produse într-o gamă largă.

Tabelul de dimensiuni al țevilor din plastic pentru alimentare cu apă (polipropilenă cu densitate diferită) conține informații despre cele mai populare modele. Toate dimensiunile sunt în milimetri:

Diametrul exterior PN30 PN20 PN10
Grosimea peretelui Secțiunea internă Grosimea peretelui Secțiunea internă Grosimea peretelui Secțiunea internă
16 - - 2.7 10.6 - -
20 3.4 13.2 3.4 13.2 1.9 16.2
25 4.2 16.6 4.2 16.6 2.3 20.4
32 3.0 21.2 5.4 21.2 3.0 26.0
40 3.7 26.6 6.7 26.6 3.7 32.6
50 4.6 33.2 8.4 33.2 4.6 40.8
63 5.8 42.0 10.5 42.0 5.8 51.5
75 6.9 50.0 12.5 50.0 6.9 61.2

Desigur, atunci când se realizează comunicații, pot fi utilizate și alte dimensiuni ale conductelor de apă din plastic. Cu toate acestea, pentru a rezolva majoritatea problemelor care apar în timpul efectuării reparațiilor de rutină, informațiile indicate în tabel vor fi destul de suficiente.

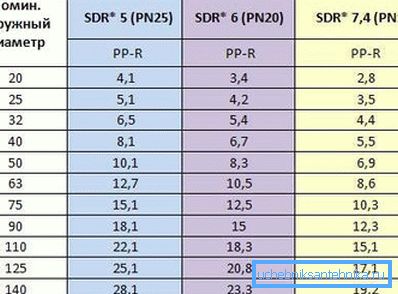

Grosimea peretelui pentru diferite grade

concluzie

Dimensiunile țevilor pentru instalații sanitare ar trebui respectate cât mai exact posibil. Chiar și cu o abatere de o fracțiune de centimetru, conexiunea ermetică a două secțiuni ale rețelei sau conectarea armăturii va fi aproape imposibilă, ceea ce înseamnă că fiabilitatea întregului sistem va fi compromisă (a se vedea și articolul Care este adâncimea conductelor de apă optimă).

Puteți studia dimensiunile și marcajele în detaliu prin citirea documentelor de reglementare și vizionarea videoclipului din acest articol.
