Tipuri de macarale: familiarizat cu clasificarea supapelor

Ce tipuri de robinete sanitare sunt utilizate în prezent? În această publicație, ne vom familiariza cu supapele de dimensiuni mici și medii, utilizate în sistemele de alimentare cu apă și de încălzire ale clădirilor private și de apartamente.

Clapete de închidere

Acestea sunt utilizate în unitățile de dozare a ascensorului și a apei, precum și pentru tăierea unor secțiuni ale circuitelor mari de alimentare cu apă și de încălzire. Dimensiuni tipice utilizate în interiorul casei - ДУ50 - ДУ100.

Cu toate acestea: în ascensoarele din Stalinok puteți găsi rareori supape DU150. Chiar și dimensiuni mai mari se utilizează numai pe liniile de încălzire.

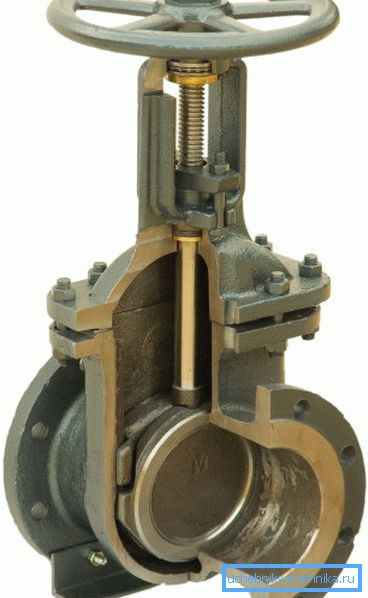

Apa din supapă este blocată de o pereche de obraji individuale sau de o pană monolită, care este introdusă în corp cu ajutorul unei tije cu șurub. Oglinzi (O-inele) pe obraji (pană) și pe corp - metal; etanșarea se realizează prin suprafețe puternice de prindere.

materiale

Iată o listă a materialelor folosite la fabricarea supapelor.

execuție

Robineții de închidere pot fi clasificați:

• Prin securizarea obrajilor față de oglinzile corpului. Supapele din oțel sunt, de obicei, realizate cu o poartă monolitică, fontă - o pană între cele două obraji sau între obraji și corp.
• Forma mânerului. Pentru produsele din fontă se caracterizează o roată rotundă, pentru oțel - perpendicular pe mânerul tijei.
• Mobilitatea stocurilor. Poate aluneca din carcasă atunci când este deschis sau rezidă în interiorul carcasei. În ultimul caz, obturatorul are un fir propriu.

trăsătură

Avantajele supapelor de închidere:

1. Rezistență hidraulică relativ scăzută.
2. Dimensiune mică de instalare (mai mică decât supapa cu șurub de același diametru).
3. Posibilitatea de instalare în orice direcție a debitului de apă.

dezavantaje:

1. Nevoia de glandă de umplere periodică și de șlefuire a obrajilor, care sunt colectate depozite.
2. Dimensiuni semnificative în direcția perpendiculară pe axa conductei (obturatorul se retrage în carcasă, nu uitați?).
3. Stresul este foarte moderat. Situația în care nu există nici o scurgere prin supapa de control într-un nod circular de ascensare blocată deloc - mai degrabă o excepție decât o regulă.

Supapele supapei

Apa este blocată prin rotirea dopului în corp. Rezistența este asigurată de absența aproape completă a unui gol între fișă și carcasă. Materiale - metale cu un coeficient de frecare relativ mic, care nu sunt predispuse la coroziune și lipesc la suprafețele adiacente unul altuia: fontă și alamă.

În clădirile cu apartamente, în cantități mari sunt utilizate vane cu dimensiuni de 15 - 40 mm.

execuție

În acest caz, clasificarea macaralelor pe tipuri este de asemenea posibilă pe mai multe motive.

• Corpul poate fi modular sau monolit.
• Etanșeitatea tijei tubului poate fi asigurată prin etanșarea ghiarelor cu o glandă de prindere sau prin forța de fixare a dopului în corp. În cel de-al doilea caz, este atras de piulița de pe coada care trece prin corp.

• Supapa poate fi echipată cu un mâner sau se poate suprapune cu o cheie.

trăsătură

avantaje:

1. Prețul scăzut asociat cu simplitatea designului macaralei.
2. Un canal suficient de mare prin canal în trafic, permițând ventilului să nu înfundă resturile.

dezavantaje:

1. La macaralele de umplere - scurgerea constantă a cutiei de umplere la închidere și deschidere, în macaralele de tensiune - riscul de rupere a căptușelii.

Notă: pentru umplerea supapei de umplutură a gâtului cu mâinile proprii, conducta va trebui să fie drenată de ambele părți ale acesteia. În caz contrar, ștecherul deranjat poate ieși din coadă la partea frontală a apei.

1. A fost nevoie de mare efort pentru a repoziționa macaraua.
2. Rezistență hidraulică ridicată.

Supapă de șurub

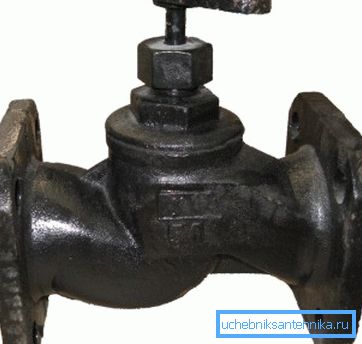

Valva mobilă este acționată de o tijă cu șurub. El închide apa, agățându-se de șa cu o gaură prin ea. Materiale - fontă (în prezent sunt fabricate în principal supape mari de dimensiuni mari) și alamă.

execuție

Ce tipuri de robinete cu o supapă mobilă și o tija cu șurub sunt utilizate în instalații sanitare:

• Supapa poate fi din metal, cu oglindă lustruită sau cu garnitură de cauciuc sau paronită (din nou, cauciuc, rezistentă la căldură și rezistență).
• Supapa din metal, la rândul ei, poate avea o oglindă plat sau conică.

Atenție: o varietate de robinete cu o supapă de alamă conică este, în opinia autorului, crearea unui geniu sumbru, trimis la instalatori ca pedeapsă pentru beție. Supapa blocată în carcasă (și este blocată foarte des) nu poate fi scoasă fără a scoate complet supapa. Instrucțiunea evidentă nu este aceea de a cumpăra acest miracol de echipament ostil în nici un caz.

• Etanșarea tijei poate fi realizată cu o garnitură de ulei sau una sau două inele de cauciuc.

trăsătură

avantaj:

1. Ușor de reparat.

dezavantaje:

1. Necesitatea de ambalare a glandei și înlocuirea periodică a garniturii (dacă este disponibilă).
2. Rezistență hidraulică ridicată.
3. Acumularea constantă de gunoi sub șa.
4. Instalare cu o singură direcție de curgere a apei. O supapă anti-curgere se deschide când încercați să deschideți o supapă.

Supape cu bilă

Toate tipurile de supape cu bilă reprezintă o lucrare profundă privind erorile în proiectarea supapelor de plută.

Plută din ele este o bilă cu un canal intermediar egal cu diametrul conductei care este conectat. Se sigilează cu două inele de polimer cu frecare redusă. De regulă, aceasta sigilează stema.

Materiale - alamă și (mai puțin frecvent) oțel inoxidabil; Teflonul sau fluoroplastia acționează ca un agent de etanșare. Dimensiuni - de la DN50 la DU500.

execuție

Diferitele tipuri de supape cu bilă utilizate în rețelele de inginerie ale casei diferă în principal în ceea ce privește designul și forma corpului.

• Conducta poate fi filetată, flanșată sau sudată.
• Corpul poate fi pliabil (pe fir sau pe tocuri) sau complet sudat.
• Mânerul poate fi staționar sau detașabil, sub formă de pârghie sau fluture.
• Valva poate fi combinată cu un filtru arbitrar de montare sau grosier.

trăsătură

Să fim concise: supapele cu bilă nu au nici unul dintre dezavantajele de mai sus. Defecțiunile sunt extrem de rare și, în cea mai mare parte, se răcesc până la necesitatea de a preîncărca garnitura dezvoltată în jurul tijei după câteva sute de cicluri de deschidere și închidere.

concluzie

Sperăm că materialul nostru va ajuta cititorul în selectarea supapelor. Articolul poate părea oarecum părtinitor; totuși, se bazează numai pe experiența proprie a autorului (vezi și articolul Valvă cu bilă 3: 4 - dispozitiv, caracteristici, instalare).

Ca întotdeauna, videoclipul din acest articol va oferi informații suplimentare. Mult noroc!
