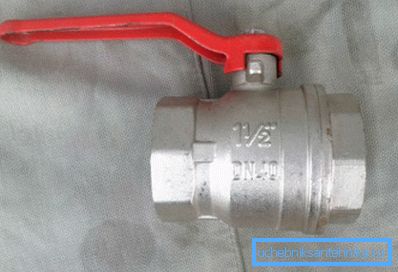

Unde și cum se utilizează o supapă cu bilă 1-1-2
În construcția conductelor de uz casnic și industrial folosiți o varietate de materiale - HDPE sau polietilenă de joasă presiune, metal și plastic. În fiecare an, designerii încearcă să simplifice procedura de instalare, să îmbunătățească fiabilitatea conductelor și să-și sporească durata de viață. Nu ultimul rol este jucat de abilitatea de a instala rapid și ușor diferite dispozitive de blocare pe ele, printre care există robinete specializate pentru un anumit tip de țeavă. De fapt, ele vor fi discutate în acest articol.
Caracteristicile supapelor cu bilă
Diferite modele de macarale sunt utilizate pentru conducte, în funcție de:
- natura și scopul mediului de lucru;
- diametrul conductei;
- caracteristici de proiectare a conductelor;
- locațiile de instalare a macaralelor;
- metodă de instalare.
Cum și unde se utilizează echipamentul
Țevile sunt montate pe conducte la intersecțiile diferitelor secțiuni, precum și la punctele de control al debitului. Ele permit nu doar să se asigure etanșeitatea în acest caz, dar să ofere posibilitatea de a deschide și a închide secțiunea transversală pentru a regla trecerea substanței. Acestea din urmă pot fi fierbinți, reci sau agresivi chimic.
Produsele cu bilă sunt utilizate în sisteme:
- irigare;
- furnizarea de apă (băuturi și tehnică);
- furnizarea de gaz;
- scurgere.
Modelele de dispozitive diferă în ceea ce privește aspectul și compoziția metalului utilizat. De exemplu, mulți producători de robinete vopsea produse pentru apă rece în albastru, și în roșu - pentru fierbinte.
Designul supapei cu bilă poate fi după cum urmează:

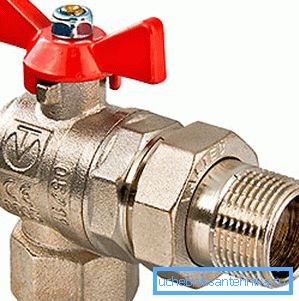

- corner;
- trecere;
- multi-way (atunci când există 3 sau mai multe intrări).
Tipuri de produse
În plus față de metoda de instalare, macaralele se disting prin metoda de funcționare a mecanismului lor de acționare. Cel mai adesea în structurile și sistemele de uz casnic, în cazul în care se utilizează, de obicei, conducte de diametru mic, dispozitiv de control manual utilizat. În acest caz, schimbarea poziției mânerului este mai ușor de făcut cu propriile mâini.
Sfat: această metodă este minunată pentru autostrăzile care se află în locuri accesibile. În acest caz, accesul la supapa cu bilă trebuie să fie prevăzut cu protecție suplimentară sub formă de mecanisme de închidere sau de blocare.
Aplicați astăzi pe scară largă și macarale cu unelte. Acest mecanism face posibilă creșterea forței, facilitând foarte mult procedura de rotire a supapei. În plus, este asigurată compactitatea întregii structuri.
Dacă diametrul conductei este de 150 mm și mai mult, este mai bine să folosiți tipuri automate sau mecanice de acționare.
Puteți să le gestionați utilizând:
- electricitate (electrică);
- aer (pneumatic);
- fluid (hidraulic).
Astfel de modele vă permit să controlați dispozitivele la o anumită distanță sau să obțineți automatizarea completă a controlului fluxului prin conducte. De exemplu, acest lucru se poate întâmpla în anumite condiții, cum ar fi creșterea sau scăderea temperaturii aerului.
instalare
Luați în considerare mai jos cum puteți conecta supapa la un sistem de țevi din plastic, care astăzi câștigă din ce în ce mai multă popularitate în rândul consumatorilor, precum și din metal sau plastic.
Există mai multe moduri de a face acest lucru:
| sudare | Cea mai bună etanșeitate este asigurată prin utilizarea unui termistor sau a unui sudor la cap. După utilizarea acestei metode de conectare, este exclusă posibilitatea de dezasamblare a unității și de reutilizare a macaralei. |
| flanșă | Această opțiune permite instalarea și dezasamblarea dispozitivului fără utilizarea unor echipamente speciale. În mod tradițional, aceste macarale au doar 2 poziții "închise" și "deschise", deci nu este posibilă reglarea debitului. Produce produse din oțel inoxidabil sau din fontă, sunt utilizate pe conducte de diametru mare, de exemplu, în industria petrolului și a gazelor. Dispozitivele au o rezistență maximă, cazurile lor pot fi pliabile (2 părți) sau turnate. |

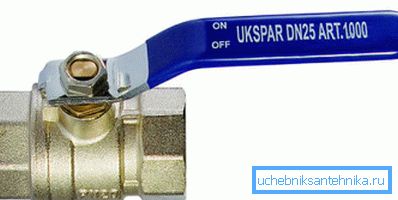

| cuplare | O astfel de conexiune este utilizată în sistemele de gaz, încălzire și instalații sanitare, unde diametrul țevii nu este mai mare de 45 mm. Robinetele de cuplare pentru conducte sunt cele mai ușor de instalat și convenabile de utilizat. |

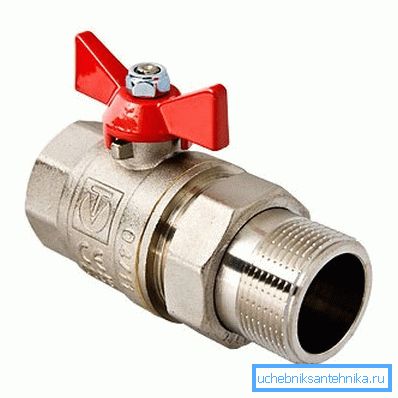

| uniune | Metoda mamelonului implică conectarea cu nipluri și piulițe, iar zonele de conectare sunt etanșate cu garnituri. Această metodă permite montarea și demontarea repetată a macaralei. |
Indicație: De asemenea, puteți folosi metoda combinată când sudarea și flanșele sunt utilizate în același timp.
Ce să caute
- Principalul dezavantaj al supapei cu bilă, care reduce posibilitatea utilizării acestora - o gamă mică de dimensiuni. Odată cu creșterea diametrului țevilor, probabilitatea de selectare a unui model de dispozitiv pentru acesta scade.
- Prețul supapelor cu bilă pentru țevi din plastic este mai mare decât alte dispozitive de închidere. În același timp, din punctul de vedere al duratei lor de viață, acest cost este pe deplin justificat.
- Atunci când este necesar un dispozitiv pentru reglarea debitului, dacă se produce o suprapunere incompletă a secțiunii transversale, acesta poate deveni depresurizat în timp datorită unei modificări a geometriei balonului de oprire. Acest lucru se întâmplă din cauza expunerii la fluidul care trece prin conducte.
- Instrucțiunea permite utilizarea structurilor sferice numai într-un sistem cu presiune scăzută. - nu mai mult de 10 atm pentru gazoducte și 16 atm pentru conducte de apă.
- Dispozitivele cu tip bila creează condiții optime atunci când folosesc conductele. Cu ajutorul lor, este posibil să le blocați pentru reparații sau atunci când sunt utilizate în mod sezonier.
concluzie
Am considerat în acest articol supape cu bilă. Am aflat cum și unde sunt folosite, modul în care sunt instalate și, de asemenea, au descoperit deficiențele acestui echipament. Când trebuie să alegi, știi ce să cauți. Videoclipul din acest articol va oferi posibilitatea de a găsi informații suplimentare despre subiectul de mai sus.
