Unde și cum se utilizează un robinet de înaltă presiune
Robinetele de închidere pentru lucrul cu presiune înaltă (VD) a diferitelor medii de lucru - lichide, inclusiv gaze agresive, trebuie să garanteze funcționarea fiabilă a industriilor. Locul principal în această listă este ocupat de complexul de combustibil și energie. Principala diferență între astfel de dispozitive este păstrarea tuturor calităților de performanță necesare în intervalul 10-80 MPa. Astăzi ne uităm la ceea ce constituie un con de înaltă presiune și supapă cu bilă, precum și atingerea altor dispozitive similare.

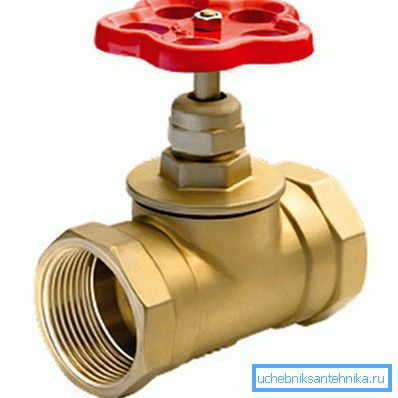

Supapă de oprire HP
Astfel de supape includ dispozitive care pot bloca fluxurile media datorită deplasării reciproce a elementului de blocare, care se deplasează perpendicular pe suprafața carcasei de-a lungul axei. Este un ax, care este înșurubat în firul unei piulițe fixate în poziție. Poziția sa se află în capac sau în jug (citiți și articolul supapă cu bilă DN15: caracteristici de dispozitiv și de instalare).
Firul de rulare este submersibil sau extern, are o frânare auto, care permite ca axul să rămână într-o poziție intermediară, iar presiunea existentă a fluxului de agent de lucru nu va avea niciun efect asupra dispozitivului de blocare. Designul corpului de supapă poate fi:
Curgere directă | Se utilizează în cazul în care este imposibil să se reducă fluxul de la priză. |
amestecare | Folosit pentru a menține o anumită temperatură prin amestecarea a două suporturi. |
Dispozitiv de alergare | O opțiune destul de comună. Este instalat pe o secțiune dreaptă a sistemului de conducte. Principalul dezavantaj este o zonă a fluidului stagnat. |
unghiular | Conceput pentru a conecta elementele perpendiculare ale conductei. |
Joncțiunea arborelui rotativ și a capacului poate fi de tip burduf sau umplutură. De obicei, supapele cu închidere cu diafragmă pot fi considerate supape.
Caracteristicile dispozitivului
Dezavantaje ale supapelor de închidere:
- nivel ridicat de rezistență în planul hidraulic;
- incapacitatea de a folosi în medii lichide vâscoase, extrem de murdare;
- funcționare cu o singură cale.

Datorită modernizării continue a dispozitivelor existente de acest tip, a fost posibilă reducerea semnificativă a influenței factorilor negativi asupra calității muncii, mărind în același timp avantajele dispozitivelor:
- performanțe neschimbate la căderi de presiune ridicată;
- miscarea mica a elementului de blocare pentru a completa suprapunerea;
- instrucțiunea permite instalarea pe conductă într-o poziție convenabilă pentru întreținere;
- dimensiuni și greutate globale mici.

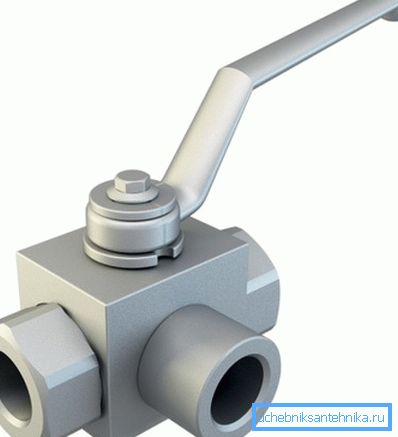

Macarale de înaltă presiune
Astfel de supape sunt proiectate pentru a funcționa în conducte în care presiunea depășește standardul. Prin urmare, elementul de blocare are în acest caz o rezistență sporită, cu cea mai convenabilă metodă de suprapunere, deschizând fluxul de medii de lucru. Utilizați 2 tipuri de supape cu bilă HP.

con
- Un opritor este un element de blocare în această construcție.
- Principalul avantaj al dispozitivelor este prețul scăzut al pieselor și simplitatea.
- Acest tip de construcție nu este utilizat pentru suprapunerea completă sau parțială a fluxului de materiale în conducte de diametru mare, precum și în cazul în care presiunea și agresivitatea sunt prea mari. Din acest motiv, KVD conic nu este atât de des utilizat în industria gazelor, metalurgică și petrolieră.

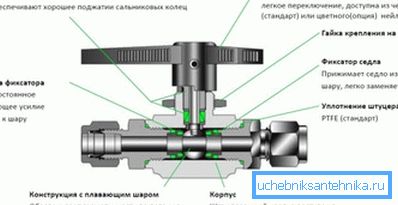

minge
În acest caz, elementul de blocare este o bilă care se rotește în jurul unei axe. Acest design presupune o etanșeitate ridicată, o ușurință în funcționare, o fiabilitate și o durată lungă de viață a dispozitivului.
Datorită acestor calități, macaralele VD de acest tip sunt utilizate pentru o mare varietate de diametre ale țevilor. Ele pot fi utilizate și pentru condiții când temperatura depășește + 200 ° C, iar pentru medii agresive.

Principalii consumatori de produse sunt:
- energie;
- industria chimică, petroliere, gaze și industria metalurgică;
- utilitati.
Sfat: pentru țevi de diametru mic, dispozitivul este instalat prin intermediul unei îmbinări de îmbinare sau a unei îmbinări.
Când este necesar să opriți debitul într-o conductă cu diametru mare, supapele sunt conectate prin sudură sau printr-o flanșă. Deschideți și închideți elementul de blocare prin unitate.

Cerințe pentru ventilele HP
Materialele utilizate pentru fabricarea acestor produse trebuie să respecte desenele de lucru. Toate piesele nu trebuie să aibă defecte care să le afecteze densitatea și fiabilitatea în timpul funcționării. În timpul producției, etapele de ștanțare, forjare, turnare trebuie să fie supuse testelor nedistructive utilizând radiografia, scanarea cu ultrasunete sau o metodă echivalentă.
Corpul duzelor și flanșelor trebuie să aibă un filet metric cu un pas mare, un câmp de toleranță de 6g, care corespunde GOST 16093. Cavitățile filetate sunt rotunjite.
Sfat: măturați temeinic toate suprafețele de etanșare.

Orice tip de defect care ar putea afecta fiabilitatea și etanșeitatea sigiliului nu ar trebui să fie permis.
Poate fi:
- chiuveta;
- scindare, fistula;
- crack, riscuri și apusuri de soare.
Este interzisă utilizarea în conducte de VD (peste 35 MPa) pentru lichide corozive și flanșe de gaz cu o suprafață de etanșare netedă și accesorii de tip turnat. Durata de viață garantată a elementelor de armătură VD trebuie să fie de 25 de ani sau mai mult.
concluzie
Mai sus au fost considerate - supapele de închidere VD, caracteristicile sale, precum și supapele, care sunt utilizate în acest caz. De asemenea, ați învățat ce cerințe sunt impuse unui dispozitiv de acest tip și ce caracteristici ar trebui să aibă (vezi și articolul Robinet de radiator - tot ce trebuie să știți despre această supapă și supapa de control).
Videoclipul din acest articol va oferi posibilitatea de a găsi informații suplimentare despre subiectul de mai sus.
