Unghi robinet pentru radiator. dispozitiv și dimensiuni

Bateriile pentru încălzirea spațiului sunt structuri proiectate pentru schimbul de căldură. Conducta de sistem este, de obicei, conectată la fiecare parte. În legătură cu posibilitatea unor situații neprevăzute, pot fi prevăzute instalații de supape, ale căror elemente principale sunt adesea supape de colț pentru radiatoare.

Scopul principal

Produsele pentru oprirea alimentării cu agent de răcire sunt instalate în rețelele de termoficare, precum și în clădiri individuale de diferite tipuri. Cu ajutorul acestora, este posibilă îmbunătățirea semnificativă a funcționalității unui anumit sistem de încălzire.

În general, supapele de închidere sunt instalate pe conductele de admisie și evacuare, deschizând astfel posibilități largi.

• Dacă este necesar, puteți înlocui încălzitorul fără a scoate mai întâi lichidul de răcire din sistem.
• Prin intermediul unei macarale, este posibilă controlul condițiilor de temperatură într-o anumită cameră, economisind resursele energetice.
• Curățarea radiatorului se poate face și fără evacuarea mediului de lucru din rețeaua de încălzire.

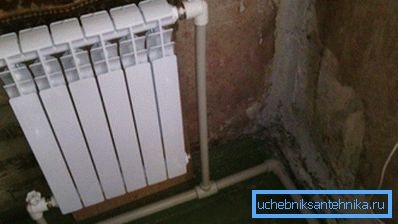

NOTĂ! De obicei, o robinet cu bilă de tip angular este montat direct în fața încălzitorului pe conducta de admisie și evacuare a unui sistem de încălzire cu două țevi.

Informații de bază

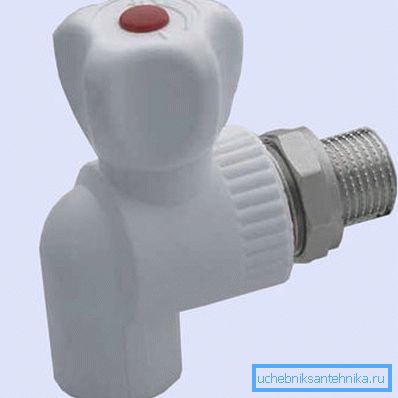

Ventilul de colț al radiatorului din polipropilenă este destul de popular cu rețele moderne de încălzire. Prețul său este de fapt scăzut, dar permite funcționarea fiabilă a sistemului de comunicații. Materialul polimeric este capabil să reziste la diferențe semnificative de temperatură.

Specificațiile produsului

Dispozitivele cu carcasă din polipropilenă sunt excelente pentru blocarea fluxului mediului de lucru în sistemele de încălzire a apei. Tabelul de mai jos prezintă caracteristicile tehnice ale acestui dispozitiv pentru ca masterii novici să se poată familiariza cu ele.

Atenție! În ciuda utilizării active a polipropilenei în fabricarea produselor similare, în procesul de producție pot fi utilizate alte materiale. Alama nu este mai puțin populară, de exemplu.

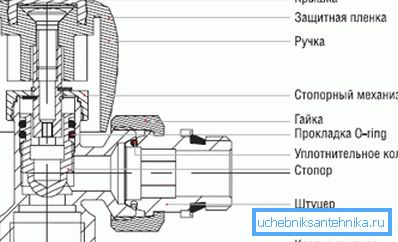

Dispozitiv de fixare a dispozitivului

Corpul produsului este fabricat din polipropilenă, în timp ce partea exterioară conține un colorant alb, iar partea interioară nu este. Sub clema este o piesă de inserție din alamă, prevăzută cu un filet special, prin intermediul căruia un element special este fixat cu un inel de etanșare.

Mânerul este cel mai adesea realizat din plastic ușor. Cu un mic șurub, este atașat la o tijă de alamă, care are o pereche de cutii de umplutură. Debitul fluidului de lucru este blocat datorită supapei cu bilă.

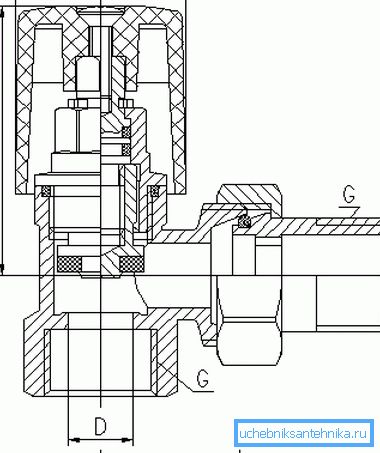

Dimensiuni globale

Supapa radiatorului cu unghi 1 2 are o înălțime de 88 mm. Distanța de la partea superioară a supapei la axa centrală este de 58 mm, iar de la începutul conexiunii filetate la axa centrală - 57 mm. În ceea ce privește greutatea, atunci un astfel de produs cântărește exact 160 g.

Robinetul unghiular al radiatorului 25 3 4 are o înălțime de 99 mm. De la marginea ventilului la axa centrală distanța este de 59 mm, iar din filet - 69 mm. Un astfel de dispozitiv cântărește 230 g.

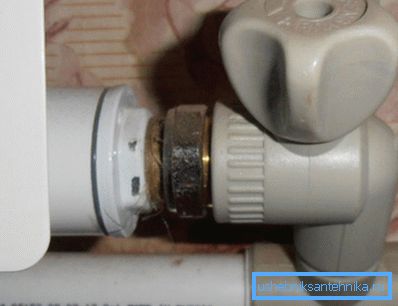

Recomandări de instalare

• Produsele pot fi instalate în orice poziție.. Nu trebuie să existe contaminare pe suprafața dispozitivului. Toate lucrările trebuie efectuate la o temperatură a aerului de cel puțin +10 grade.
• Pivotul este atașat cu cheia roții. După strângerea manuală, piulița de legătură este strânsă cu aproximativ o jumătate de rotație. Firul este etanșat cu material de etanșare PTFE.
• Fixarea macaralei pe conducta de polipropilenă se realizează prin expunere termică. În timpul lucrului se folosește o mașină specială de sudură. Temperatura de lucru este de obicei de 260 de grade.

Operare și întreținere

Produsele trebuie utilizate în anumite condiții și presiuni de temperatură. Acești indicatori sunt stabiliți în tabelul cu caracteristici tehnice. Corpul produsului nu trebuie expus la substanțe chimice care pot reacționa cu polipropilena.

Cazurile cu înghețarea mediului de lucru în partea interioară a dispozitivului trebuie evitate, deoarece acest lucru poate provoca daune părților principale. La scurgerea rețelei, este recomandabil să lăsați robinetul deschis, astfel încât lichidul să nu rămână în cavități.

Depozitare și transport

Produsele trebuie depozitate luând în considerare punctele GOST 15150, care reflectă cerințele de bază. Produsele ar trebui protejate complet de expunerea prelungită la lumina soarelui. Ventilatoarele ventilate sunt recomandate ca recipient principal.

În ceea ce privește transportul, acesta poate fi efectuat prin orice transport, deoarece produsele nu sunt clasificate ca mărfuri speciale. Operațiunile de încărcare și descărcare trebuie efectuate la o temperatură de cel puțin -10 grade. Dacă transportul se efectuează în condiții de îngheț, trebuie luate anumite măsuri pentru a preveni transferul încărcăturilor mecanice.

Partea finală

O atenție deosebită ar trebui să fie acordată robinetului rotorului radiator cu un american în conformitate cu pa. Se bazează pe un cuplaj cu eliberare rapidă alcătuit din trei elemente sub forma unei piulițe și a unor piese de schimb. Instrucțiuni suplimentare pentru instalarea produselor sunt prezentate în videoclipul din acest articol. După ce sa familiarizat cu aceasta, lucrările de instalare pot fi efectuate cu ușurință manual.
