Utilaje pentru foraj

Numărul de persoane care doresc să locuiască într-o casă de țară crește doar în fiecare an, dar una dintre principalele probleme cu care se confruntă proprietarii este lipsa unei centrale de alimentare cu apă. Forarea unui puț de apă poate rezolva problema aprovizionării cu apă, dar nu toți își pot permite costul serviciului brigăzii pentru înființarea unui puț. O alternativă la serviciile specialiștilor poate fi o instalație de găurit personalizată pentru un puț cu propriile mâini, care la un preț va fi de câteva ori mai ieftin, iar în viitor poate deveni un venit suplimentar bun.

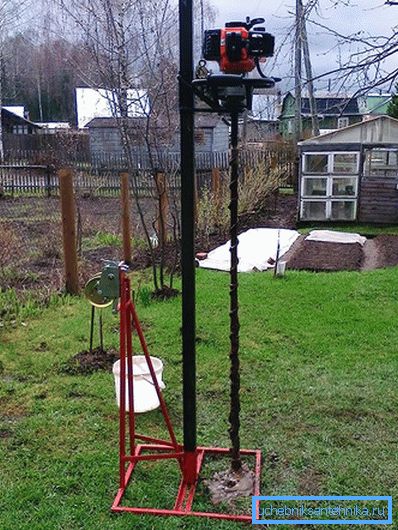

Alegerea instalației pentru găurire

Proiectarea instalației depinde de metoda de găurire aleasă. Siturile de foraj mici sunt împărțite în următoarele tipuri:

• cablu de foraj;
• burghiu de foraj;
• rotație sau hidroburnare cu un burghiu.

În funcție de metoda aleasă de găurire, designul și echipamentul vor fi complet diferite.

Șurub de foraj

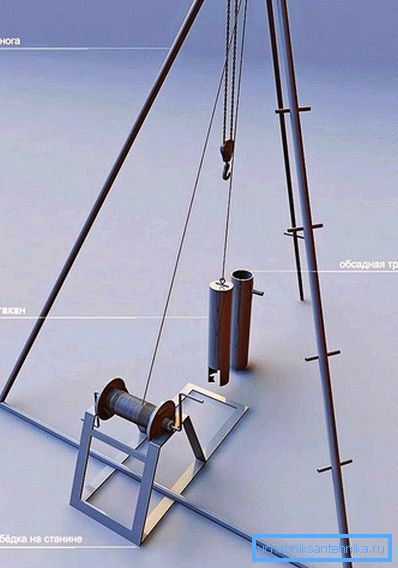

În punerea în aplicare a acestui tip de instalare este foarte simplu și probabil cel mai ieftin. Principiul de funcționare al unității de foraj de șoc este distrugerea stâncii cu ajutorul unui daltă sau a unui sticlă care este descărcată în puț. Îndepărtarea rocii distruse din fundul puțului se realizează cu ajutorul unui tablă. Proiectarea acestei instalații include următoarele elemente:

• cadru metalic pliabil sub formă de trepied cu partea și cu troliul;
• dalta sau sticla de conducere;
• motoreductor;
• cablu de metal sau frânghie;
• șoc bara.

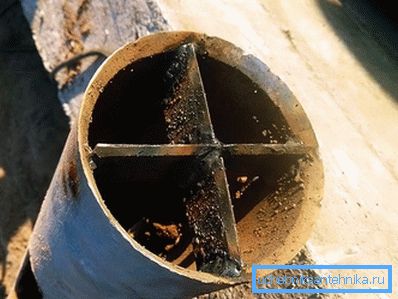

instrument de lucru Amenajarea este sticla, care este o secțiune a lungimii groase tub metalic cu pereți de 1 la 2 m (mai proiectilului, gaura forată mai lină) și 8-12 cm în diametru, sub care este sudat pe marginea de taiere a unui metal greu.

Marginea de taiere ar trebui să aibă o înclinare în interiorul sticlei. Pe partea de sus a geamului, este aranjată o nicovală, lovită de o tijă de foraj. Greutatea geamului pentru funcționarea mai eficientă este de aproximativ 80 kg.

Trepiedul este realizat din țevi metalice. Turnul trebuie să aibă o înălțime care să depășească lungimea burghiului. Pe vârful unui trepied, se montează un bloc prin care se trage un cablu sau o frânghie. Cablul trebuie să aibă o marjă mare de siguranță și diametrul său trebuie să fie de cel puțin 10 mm. Un motoreductor este utilizat pentru ridicarea și coborârea unui element de foraj. O modalitate mai simplă este să utilizați o poartă manuală, cum ar fi într-un puț.

Cu ajutorul unui troliu, paharul se ridică deasupra fundului și scade brusc, deoarece în timpul impactului paharului pe cusătura rocilor, o parte din acesta este capturat. În interiorul sticlei, piatra este ținută datorită forței de frecare.

Pentru trecerea sculei de găurit, o tija de foraj este folosită mai adânc, care lovește nicovala geamului. După câteva lovituri, paharul se ridică pentru a extrage solul din acesta și operația se repetă.

Puteți utiliza sticla pe soluri dense, care includ particule de lut. Pentru găurile de găurire în roci desprinse se utilizează gălbenușul. În partea de jos a carcasei există o supapă care se deschide la impact și se închide în timpul ridicării, menținând astfel roca în mijloc. Pentru trecerea rocilor se folosesc biți speciali, iar roca distrusă este îndepărtată cu ajutorul unui gălbenuș.

Cu ajutorul perforării perforate pe soluri simple, este posibilă forarea unei puțuri de până la 100 m, după cum arată practica, un dispozitiv al unui puț de 40 de metri are nevoie de aproximativ 7 zile.

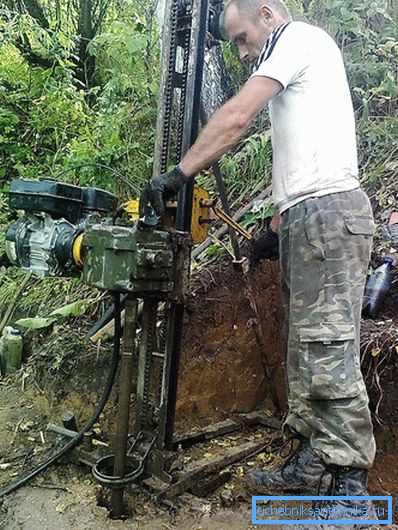

Exercițiu rotativ compact

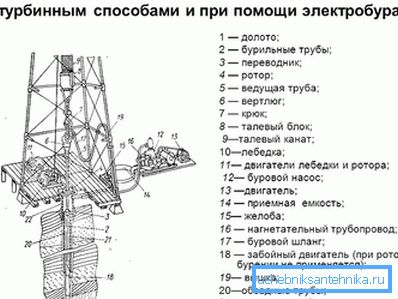

Găurile rotative sunt una dintre cele mai populare metode de construcție a puțurilor. Găurile sunt forate cu ajutorul unei țevi de foraj speciale, la capătul căruia este amplasat un bit, rotația țevii poate fi asigurată de un motor electric sau pe benzină.

Îndepărtarea rocilor distruse din partea de jos se realizează cel mai adesea cu ajutorul unui noroi care este alimentat de o pompă de motor prin țevi de foraj până la fundul unui puț - este transportat la suprafață prin inelul.

Principalele elemente ale designului:

• rama pliabilă;
• motoreductor;
• pivotant;
• pompa de motor;
• tije de foraj;
• bit;
• Winch.

Platforma este proiectată pentru sarcini grele, deci trebuie să fie din oțel puternic și să fie stabilă. Rama este partea de proiectare care poate fi realizată independent. Pivotul este unul dintre cele mai dificile elemente ale instalației, tijele de foraj, reductorul motorului și furtunul pentru alimentarea fluidului de spălare sunt conectate la acesta. Va fi foarte dificil să faci în mod independent, este mai ușor să comande la întreprindere sau să cumperi gata.

Așa cum este necesar un șir de foraj pentru a utiliza țevi cu o grosime a peretelui de cel puțin 5 mm, lungimea tijei de ar trebui să fie de aproximativ 1,5 m. Tije Connect împreună cu ajutorul unui filet conic cu un filet dreptunghiular sau trapezoidal. Acest tip de fir previne spargerea, iar forța este distribuită pe toată grosimea metalului.

Motorul electric este atașat unui cărucior special care se mișcă liber de-a lungul ghidajelor verticale. Această metodă de instalare vă permite să creșteți forța bitului și să atingeți mișcarea verticală a burghiului.

Motorul electric trebuie să aibă în mod obligatoriu un releu de protecție inversă și o temperatură caldă, deoarece va fi foarte cald în timpul găurilor de roci tari.

Troliul poate fi manual și electric, ultima opțiune fiind mult mai ușoară și accelerează procesul de ridicare a tijei.

Pentru puțurile de foraj este mai bine să se utilizeze biți industriali, sunt mai fiabili, deși costisitori, dar vor fi suficienți pentru a nu face o sută de metri de foraj. Cu ajutorul acestei instalări este posibilă forarea puțurilor la o adâncime mai mare de 100 m în orice piatră.

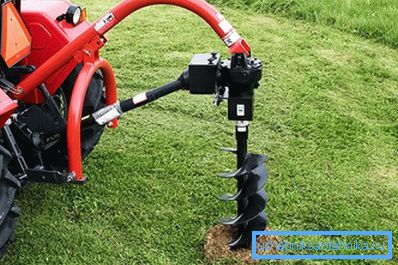

Auger drill

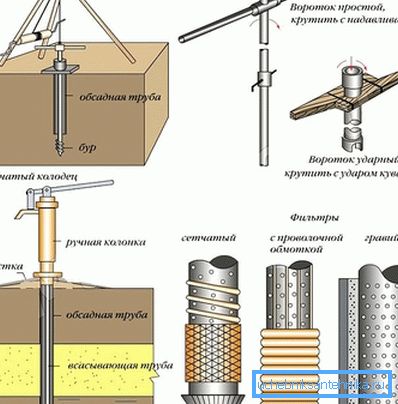

Instalarea pentru găurirea cu burghie este una dintre cele mai simple și poate fi realizată chiar și de la un burghiu de pescuit. Procesul de foraj nu este o muncă intensă și constă în îndepărtarea solului cu ajutorul unui șurub. Astfel se pot obține puțuri cu o adâncime de până la 10 m și un diametru de până la 100 mm.

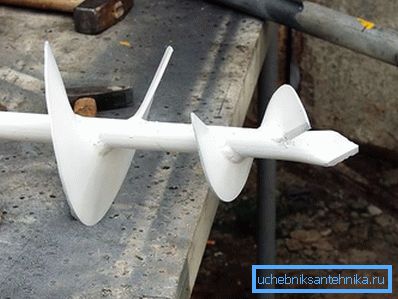

Pentru fabricarea unei astfel de instalații va fi nevoie de o țeavă de oțel cu diametrul de 100 mm. În partea superioară a țevii, este dispus un fir exterior, iar la capătul opus al șurubului cu un diametru de aproximativ 20 cm, numărul de rotații nu este mai mare de două. Până la sfârșitul sertarului, cuțitele de tăiere din oțel tare sunt sudate (pe principiul unui burghiu de pescuit).

Pentru o rotație mai convenabilă a arborelui, trebuie să sudați o altă bucată de țeavă de aproximativ 1,5 m și o tee cu filet interior. Tubul este înșurubat pe o bară pliabilă, care are o lungime de 1-1,5 m. Procesul de găurire poate fi realizat manual sau cu un motor electric. Dacă este forată manual, apoi după fiecare trei rotații ale șurubului, trebuie să fie îndepărtată pentru a curăța piatra. Repetați operația până când adâncimea este egală cu lungimea tijei, după care trebuie prelungită. Racordarea tijelor se face folosind cuplaje sau știfturi filetate. Dacă adâncimea puțului este mai mare de 8 m, structurile trebuie să fie montate pe cadru. Un troliu este utilizat pentru a extrage tijele și burghiul de găurit.

video

În acest videoclip puteți vedea lucrările de instalații de foraj improvizate pentru fântână:
