Ventil cu trei căi în sistemele de încălzire și sistemele de

În acest articol vom examina caracteristicile supapelor. În special, principiul lor de funcționare: o supapă cu trei căi, de exemplu, are trăsături distinctive, în funcție de care funcționează. În plus, vom vorbi despre caracteristicile structurale și operaționale ale acestor dispozitive și despre locul și modul în care acestea pot fi aplicate.

Tema articolului este de interes deosebit, deoarece dispozitivul de încălzire cu sistem de încălzire medie și mare este asociat cu un astfel de dezavantaj ca distribuția neuniformă a căldurii. Motivul pentru această problemă este că lichidul de răcire se răcește gradual pe măsură ce trece prin conducte și, prin urmare, temperatura acestuia va fi mai mare în apropierea unității de încălzire decât în ​​cel mai îndepărtat punct al conductei.

Soluția la această problemă este de a construi sisteme care utilizează o macara cu trei căi.

Caracteristicile aplicației

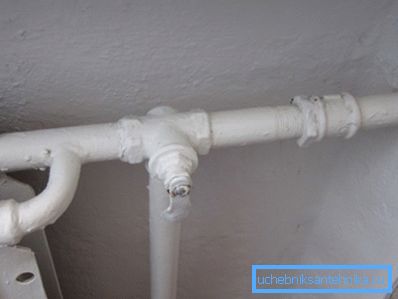

După cum sa menționat deja, numirea unei supape cu trei căi se extinde în cea mai mare parte la construcția conductelor de încălzire cu lungime medie și mare, precum și pentru o podea caldă cu suprafață medie și mare ).

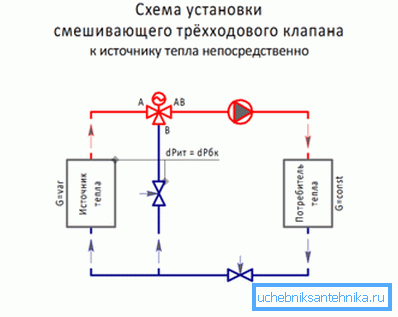

Acest tip de supape nu reglează pur și simplu presiunea apei, dar vă permite să ajustați imediat fluxurile la rece și la cald. Ca urmare a instalării corecte și a funcționării corecte a dispozitivului, devine posibilă o redistribuire mai eficientă a agentului de răcire într-un sistem închis.

Important: În conformitate cu cerințele GOST 21345-2005, ventilele de oprire de acest tip, pe lângă sistemele de încălzire a clădirilor, pot fi utilizate pentru instalarea pe conducte cu un diametru mic pentru transportul ulterior al materialelor lichide gazoase, corozive și neutre.

Caracteristici de construcție

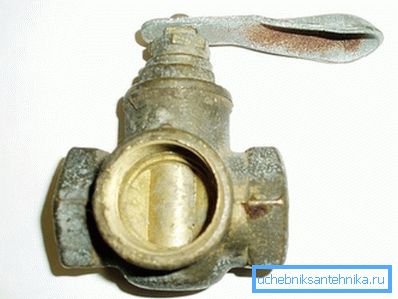

Structurally, supapele cu trei căi sunt o teșă echipată cu un mecanism de blocare sau de reglare.

Proiectarea dispozitivului include elemente cum ar fi:

• carcasă, care pot fi fabricate din alamă, oțel inoxidabil, fontă etc .;
• obturator aceasta sau acea configurație cu deschideri prin deschidere
• conexiuni.

Operarea dispozitivului se efectuează prin rotirea în jurul axei volantului atașat la tija de poartă. Pârghia de reglare poate fi rotită cu 90 sau 180 de grade pentru a deschide unul sau mai multe găuri.

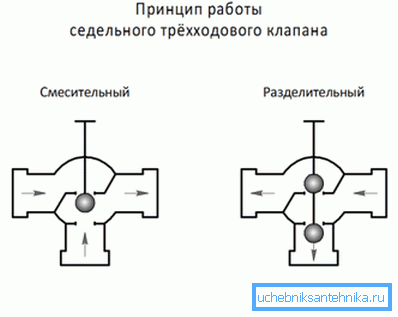

Pozițiile extreme ale volantului sunt proiectate pentru a permite fluidului să treacă prin unul sau altul. Dacă volantul este rotit în poziția neutră, apa trece prin două găuri în același timp și dispozitivul funcționează ca un mixer.

Important: Modificările industriale ale supapei cu trei căi, destinate dispozitivului conductei prin care se efectuează transportul atmosferelor inflamabile sau explozive, au limitatori speciali ai poziției extreme a volantului. Modificările echipamentelor de blocare destinate utilizării în sistemele casnice nu pot avea astfel de limitatori.

Clasificarea supapelor de tipul cu trei căi

Ventilul cu trei căi sau omologii industriali mai mari, al căror preț este mai mare, este împărțit în mai multe categorii pe baza următoarelor caracteristici distinctive:

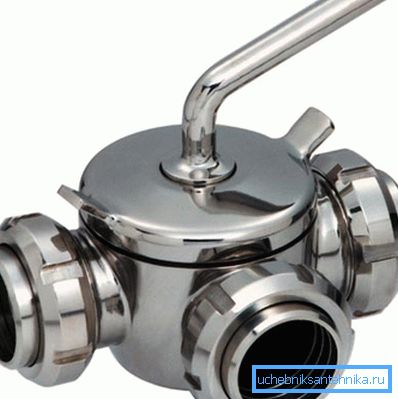

• În funcție de forma bolțurilor, modificările conice, bile și cilindrice diferă;
• În concordanță cu tipul de element de curgere, se disting modelele cu carcasă plată sau carcasă de testare și descărcare.

Modificările prin trecere sunt prevăzute cu două țevi de conectare destinate conectării la conductă.

Dispozitivele de încercare și de eliberare, în primul rând, sunt destinate instalării în diverse unități și capacități. Pentru ușurința instalării și funcționarea ulterioară, setul complet al dispozitivului include trăgaciul și conducta de conectare.

• În concordanță cu configurația elementului rotativ, se disting robinete în formă de T și S.

• În conformitate cu metoda de instalare a mecanismului șuruburilor, se disting modificările de tensiune, glandă și plută. În cazul macaralelor tip tensiune, dopul, atunci când este închis, este adiacent corpului direct cu o piuliță. În același timp, dopul supapei de umplere este adiacent corpului cu capacul garniturii și garnitura de etanșare.

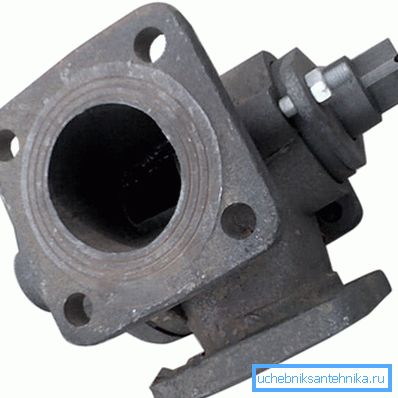

• Macaralele industriale cu trei căi sunt împărțite în dispozitive cu carcasă încălzită sau cu carcasă fără încălzire.
• În funcție de tipul dispozitivului de conectare, se disting modificările flanșei, cuplajului, tsapkovy, choke-butt, tip sudare.

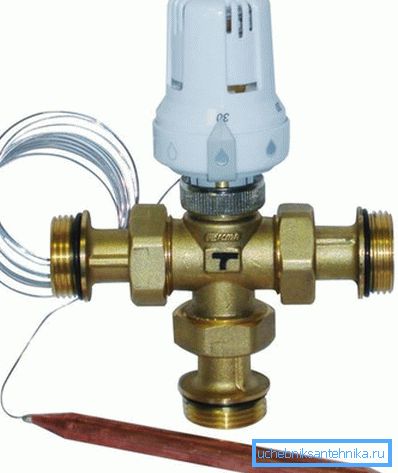

• În funcție de tipul de control există diferite versiuni cu acționări manuale și mecanizate, pneumatice, hidraulice și electrice.

Indiferent de apartenența la o categorie sau alta, toate macaralele cu trei căi sunt caracterizate de absența zonelor stagnante, durabilitate, etanșeitate sporită a elementului de blocare, un grad mic de rezistență hidraulică și simplitate de proiectare.

Dar, în același timp, astfel de dispozitive au unele dezavantaje, printre care un cuplu ridicat, o probabilitate crescută de blocare a pieselor de strunjire ca urmare a lipirii în procesul de funcționare pe termen lung.

Cerințe pentru instalare și utilizare

• Ventilele cu trei căi pot fi instalate orizontal sau vertical.
• Atunci când efectuați lucrări de instalare cu mâinile proprii, trebuie să vă asigurați că direcția de curgere a mediului transportat coincide cu săgeata indicând direcția de pe corpul dispozitivului.
• Locația de instalare a macaralei trebuie selectată astfel încât, în timpul operării și întreținerii ulterioare, să nu existe probleme cu accesul la supapă sau alte echipamente de reglementare.
• În cazul instalării cu ajutorul echipamentelor de sudură, trebuie să se acorde atenție protejării cavității interne a robinetelor de a cădea în interiorul scării sudate și a grătarelor. Din nou, este necesar să se împiedice încălzirea cazului, conductele conductelor care se alătură conductei peste + 100 ° C.
• Instalarea și funcționarea ulterioară a unei macarale cu trei căi ar trebui să se efectueze în conformitate cu cerințele din documentația de însoțire elaborată de fabricant.
• Utilizarea supapelor necesită întreținerea obișnuită pentru a preveni blocarea supapei.

concluzie

Acum avem o idee generală despre ce este o macara hidraulică triplă cu regim normal sau specializat. Încă aveți întrebări cu privire la alegerea echipamentului potrivit?

Puteți simplifica sarcina vizionând videoclipul din acest articol.
