Ventil cu trei căi pentru manometrul: scopul, opțiunile,

De ce am nevoie de o supapă cu 3 căi pentru un manometru? Ar trebui să fie întotdeauna instalat? În ce versiuni sunt fabricate aceste dispozitive? Ce defecțiuni sunt tipice pentru ele? Cum să etanșați racordurile filetate la instalarea macaralei? Să încercăm să răspundem la aceste întrebări.

goluri

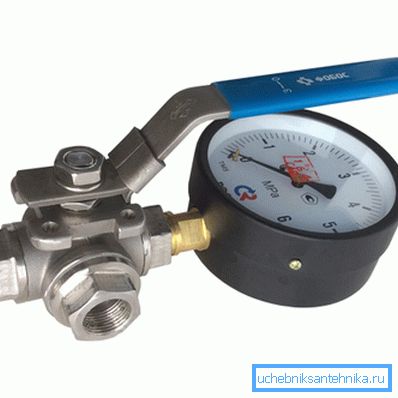

În primul rând, aflați de ce este nevoie de o macara manometrică cu trei căi.

Instalarea sa are următoarele obiective:

• Acesta vă permite să calibrați un instrument de măsurare prin conectarea unui manometru de testare..

Pentru a clarifica: bineînțeles, în acest caz, robinetul nu ar trebui să aibă un tub de drenaj, ci o scurgere completă cu flanșă de filet sau țeavă pentru conectarea celui de-al doilea dispozitiv.

• Supapa cu trei căi pentru manometrul face posibilă nu numai deconectarea dispozitivului de linie, ci și eliberarea presiunii în fața acestuia. Se crede că acest lucru reduce în mod semnificativ probabilitatea de eșec (lipirea săgeților).
• În cele din urmă, vă permite să curățați priza de pe manometrul de presiune - resetați prin el o anumită cantitate de mediu de lucru. În timpul purjării, toate impuritățile acumulate sunt eliminate din ieșire, ceea ce poate afecta precizia măsurării presiunii.

Este posibil să se înțeleagă cu o supapă de cuplare convențională prin flux? În condiții industriale, unde controlul presiunii constante este necesar pentru a respecta tehnologia de producție, pomparea și conductele de gaz - nr. Citirile incorecte pot costa prea mult.

În sistemul de încălzire al unei case particulare sau în unitatea de lift a unui manometru de apartament, este de obicei conectat la o supapă de comandă obișnuită. De fapt, în ascensoare, manometrul este instalat adesea numai în momentul preluării măsurătorilor de control: atâta timp cât există acces liber la subsolurile tehnice, problema furtului de echipamente rămâne relevantă.

Opțiuni de execuție

Cum se poate aranja o supapă cu trei căi pentru un calibru de 1: 2 inch? Oferim mai multe descrieri ale celor mai des intalnite modele.

Tensiune din pluta

Supapa cu trei căi de tip cork cu etanșare de tensiune 11b18bk este disponibilă în următoarele configurații:

• Șuruburi cu două țevi (DN 15) sau metrice (M20x1.5) și orificiu de drenaj.

• O conductă și un fir metric plus orificiu de drenaj.
• Același lucru, dar cu mânerul (pârghie sau fluture).

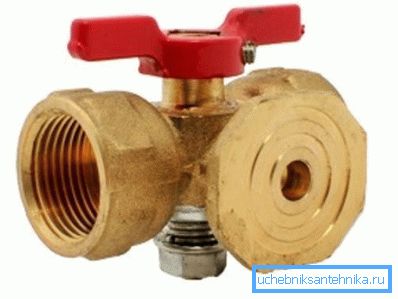

• Două fire (DN 15, M20x1,5 sau o combinație a acestora) și o flanșă pentru conectarea unui manometru de măsurare a presiunii.

Supapa este extrem de simplă în design, dar are câteva dezavantaje semnificative:

1. Un efort mare de comutare (tipic, totuși, pentru toate supapele de plută).
2. Riscul constant de rupere a dopului de la înșurubare când strângeți piulița. Alama este un metal destul de moale și nu este necesar prea mult efort aici.

Principiul de funcționare a supapei cu trei căi pentru manometrul este simplu și clar: decupajul în formă de T din tubul rotativ, atunci când este rotit, este combinat cu una sau două robinete.

În consecință, următoarele configurații sunt disponibile în poziții diferite:

• Ieșirea este conectată, manometrul este conectat la atmosferă printr-un drenaj sau o flanșă.
• Presiunea este aplicată la supapa de reținere cu orificiul sau flanșa închisă.
• Robinetul funcționează la o resetare atunci când ecartamentul este oprit.

Sharovy cu drenaj

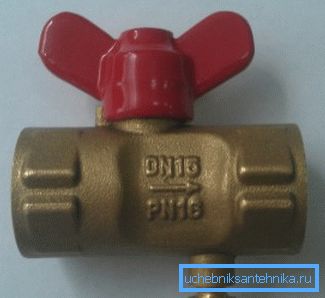

Ca probă, considerăm o supapă cu bilă cu trei căi pentru un manometru de presiune 11B27p. Este interesant în punerea în aplicare a drenajului. În esență, avem o supapă de cuplare obișnuită cu un corp alungit și un orificiu de scurgere pe o parte a bilei de oprire.

Oferim caracteristicile produsului.

Rețineți: într-o astfel de implementare, o supapă cu bilă cu trei căi pentru un manometru este destul de incomodă în apă caldă și încălzire. Deșurubați șurubul de drenaj și împingeți mâna cu apă clocotită.

Sharovy cu ramură muftovy

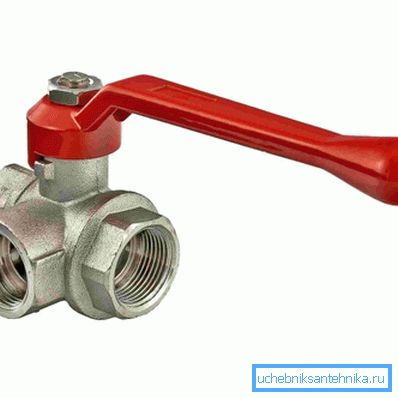

O valvă obișnuită de cuplare cu trei căi poate fi de asemenea utilizată ca o supapă de măsurare a presiunii. Un exemplu de astfel de produs este Valtec VT361N.

Materialul corpului și bilele produsului sunt alamă cromată; sigiliile sunt fabricate din teflon. Temperatura maximă de lucru a mediului este de +150 grade. De remarcat este durabilitatea declarată a producătorului - cel puțin 20.000 de cicluri.

instalare

Cum să etanșați racordurile filetate ale supapelor și manometrelor atunci când le instalați manual?

Instrucțiunea, în general, este destul de standard:

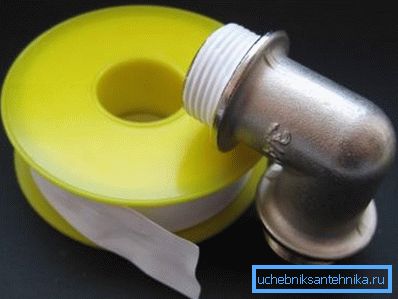

1. Pe conducta de gaz folosită bandă FUM. Firele sunt răsucite manual sau cu unelte, dar cu un efort minim.

Fiți atenți: banda FUM sigilează perfect firul de țeavă, dar scurgeri chiar și cu cursul minim invers.

1. Pentru apa caldă și rece este mai bine să folosiți un fir de etanșare polimeric (TangitUnilok și analogi). În absența acestuia, un rezultat bun este asigurat de lenjeria sanitară, înmuiată în orice vopsea uscată rapid, etanșant sau ulei de in.

serviciu

Lista defectelor macaralelor care pot fi auto-remediate este mai mult decât mică.

• Scurgeri atunci când supapa de plută este închisă înseamnă presiune insuficientă sau resturi care au căzut sub plută. Dezasamblați supapa, ștergeți fișa și scaunul și reasamblați-o. Piulița de pe tija trebuie strânsă numai dacă curgerea persistă după curățare.

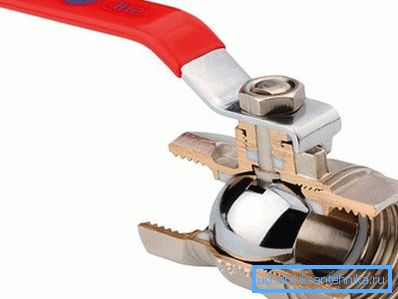

• O scurgere pe tija supapei cu bilă indică dezvoltarea unui inel de etanșare. Dacă supapa are o piuliță de strângere, ea poate fi strânsă una până la două rotiri.

Dacă sigiliul este apăsat cu mânerul și șaiba așezată sub el - cu robinetul închis, scoateți-l și puneți mai multe rotiri de bandă FUM peste garnitura.

concluzie

Vom lua în considerare cunoașterea noastră cu un tip relativ exotic de supape și fitinguri deținute. Video în acest articol va oferi în mod tradițional cititorului informații suplimentare tematice. Mult noroc!
