Apa de canalizare telefonică: caracteristici de construcție

Sistemele telefonice de canalizare sunt structuri subterane construite cu ajutorul țevilor și fântânilor. Facilitățile sunt proiectate pentru localizarea ascunsă și sigură a cablurilor cu curent scăzut sau cu fibră optică. În acest articol vom examina tipurile de canale de comunicare utilizate astăzi și care sunt caracteristicile utilizării lor.

Principalele tipuri sunt caracteristicile lor de design.

Comunicarea de canalizare, în conformitate cu scopul, este împărțită în două tipuri:

• Canalizare principală - Acesta este un sistem complex compus din țevi, puțuri și alte elemente destinate pentru a pune cablul trunchiului.

Construcția începe la fântânile stației și merge de-a lungul liniilor principale. În cursul autostrăzii, la o anumită distanță unul față de celălalt, există puțuri de inspecție și dulapuri de distribuție.

Găurile sunt destinate verificării integrității cablurilor și efectuării înlocuirii sau reparării lor urgente. Echipamentul special de distribuție este instalat în dulapurile de distribuție, din care linia principală este împărțită în linii secundare de distribuție.

• Distribuție de canalizare este o conductă cu un diametru mai mic decât secțiunea transversală decât conducta utilizată pentru a poziționa linia. Structurile provin de la echipamentele de distribuție și conduc direct la utilizatorii finali.

Important: Se obișnuiește să se plaseze numai linia portbagajului în conducta principală. În consecință, în canalele de distribuție este amplasat un diametru mai mic al cablului. Dar, dacă diferite căi coincid, ele pot fi puse într-o singură conductă.

În conformitate cu caracteristicile de proiectare ale comunicațiilor, canalizarea este împărțită în:

• Modificări cu o singură gaură în care conducta de-a lungul întregii lungimi este un singur canal;
• Modificări în mai multe găuri în care sunt aplicate blocuri din mai multe țevi.

Normele de construcție a rețelei de canalizare telefonică sugerează posibilitatea utilizării nu numai a țevilor din beton și ceramică, dar și a celor din polietilenă, ale căror prețuri sunt mai mici.

Alegerea țevilor este determinată în funcție de caracteristicile geodezice ale regiunii. Prin urmare, înainte de efectuarea lucrărilor de construcție, se elaborează un proiect în care, împreună cu parametrii cum ar fi adâncimea și diametrul de așezare, tipul de țevi este indicat în funcție de materialele utilizate, precum și de tipul și numărul de guri de vizitare.

Sistemul de canalizare proiectat și construit vă permite să efectuați înlocuirea garniturii și instalarea cablurilor cu propriile mâini. De asemenea, puteți efectua în mod regulat lucrări de măsurare și întreținere pe linie, fără a fi necesară deschiderea suprafeței drumului sau a solului.

În plus, o structură bine construită și construită asigură o protecție optimă pentru cablajul instalat de coroziunea electrochimică și deteriorarea mecanică.

Cerințe pentru lucrările de construcție

Construcția unui sistem de canalizare telefonică se realizează în strictă conformitate cu o serie de cerințe tehnice, reguli și reglementări (a se vedea și articolul Conectarea unei mașini de spălat la un sistem de canalizare și alimentare cu apă: 5 pași simpli și independenți).

Principala cerință pentru construirea rețelelor telefonice este o durată lungă de funcționare a instalațiilor. Respectarea acestei cerințe este determinată de performanța și fiabilitatea structurilor.

În legătură cu apariția rețelelor de fibră optică, sistemele de canalizare sunt construite luând în considerare posibilitatea de a pune ambele tipuri de rețele. În unele cazuri, sunt construite conducte separate, concepute pentru montarea individuală a fibrei optice.

În timpul proiectării și construirii ulterioare a sistemului de canalizare este necesară asigurarea protecției împotriva următorilor factori:

• pătrunderea gazului sau a apei în conducte și puțuri;
• procese corozive (coroziune electrochimică);
• activitate tectonică și, în consecință, efecte mecanice și deteriorarea rețelelor;
• efecte de temperatură.

În conformitate cu normele de construcție, atunci când se pune rețeaua de cablu subterană, partea necomparabilă a străzii este selectată cu o suprafață de drum de înaltă calitate. Nu se recomandă amplasarea unei conducte sub intersecțiile carosabilului de drumuri și căi ferate, unde se pune o sarcină mecanică substanțială pe pământ.

Caracteristici ale construcției dispozitivelor de vizualizare

Instrucțiunile pentru proiectarea și construirea ulterioară a canalelor de comunicații necesită prezența diferitelor tipuri de dispozitive de vizualizare.

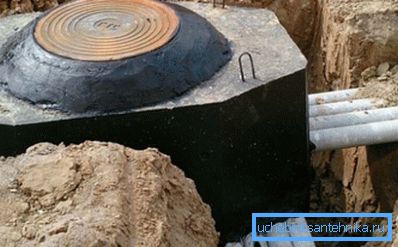

Godeurile de inspecție pot fi din următoarele tipuri:

• punctele de control - sunt instalate pe secțiuni drepte ale liniilor;
• unghiular - instalat pe terenul de rotație cu un unghi mai mare de 15 °;
• ramificare - instalată în zonele în care ruta este divorțată în mai multe direcții diferite;
• stație - sunt instalate pe secțiunile traseului de traseu către centralele telefonice.

În conformitate cu cerințele pentru construirea de canalizare telefonică, gurile de vizitare trebuie amplasate la o distanță de cel mult 150 m una de cealaltă. Aceste cerințe sunt dictate de considerente de simplitate și eficiență a supra-cablare între puțuri în timpul lucrărilor de reparații și instalare.

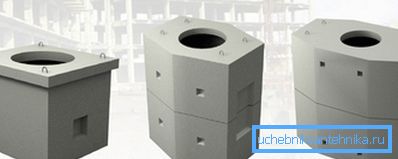

Betonul armat poate fi prefabricat și prefabricat. Astăzi este permisă utilizarea gurilor de vizitare realizate din alte materiale. Cu toate acestea, utilizarea acestora ar trebui să fie motivată de caracteristicile sitului sau de caracteristicile solului în care este adâncită rețeaua.

Important: În scopul creșterii capacității de canalizare, dispozitivele de vizualizare deja operate nu sunt reconstruite, ci sunt completate de puțuri noi, care sunt amplasate în imediata apropiere a vechilor dispozitive de vizualizare.

Cerințe pentru canalele de fixare

Instrucțiunea pentru instalarea țevilor trebuie să îndeplinească o serie de cerințe, dintre care menționăm următoarele puncte:

• Suprafața interioară a conductelor utilizate, indiferent de tipul de materiale utilizate, trebuie să fie netedă.
• Indiferent de tipul de conducte utilizate, structura finisată nu ar trebui să aibă un efect dăunător asupra cablajului.
• Conducta finită trebuie să fie rezistentă la sarcini mecanice, schimbări de temperatură și efecte subterane.

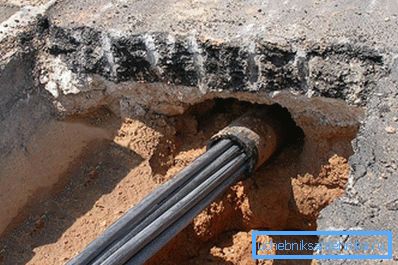

• La amenajarea rețelelor de distribuție, trebuie utilizate țevi de polietilenă cu o secțiune transversală interioară de 55-58 mm.
• În aranjamentul rețelelor de trunchi se utilizează țevi din beton sau azbociment cu diametrul interior al secțiunii transversale de 90-100 mm. În unele cazuri, pot fi utilizați analogi de polietilenă cu un diametru de cel puțin 63 mm.

Funcțiile de configurare a rețelei

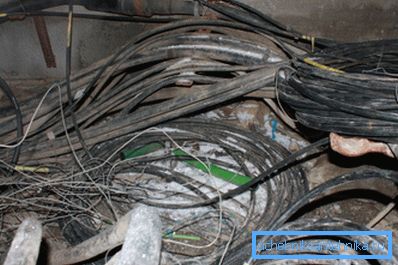

Canalele pot fi prevăzute cu cabluri pentru toate tipurile de comunicații.

Așezarea se face în conformitate cu următoarele cerințe:

• Montarea este efectuată în canale de comunicare libere, în care nu mai pot fi amplasate mai mult de șase fire de același tip.
• Canalele de comunicație în care este orientată fibra nu ar trebui utilizate pentru a acoperi cablajul electric.
• Dacă canalul este ocupat de cabluri electrice, atunci instalarea fibrelor optice nearmate este permisă numai în conductele de polietilenă pre-așezate PND-32-T.
• Cablurile blindate sunt așezate atât pe canale libere, cât și pe canale ocupate, fără utilizarea țevilor de polietilenă.
• Poziționarea conductelor nearmate se efectuează în colectori de secțiuni mici.
• Diametrele cablurilor de comunicație prevăzute nu trebuie să depășească 75% din diametrul secțiunii transversale a canalului.

Metode de stabilire a cablurilor

Metodele de tragere a cablurilor depind de tipul și greutatea lor.

Acești parametri trebuie luați în considerare atunci când alegeți o metodă potrivită și o unealtă adecvată.

• Cablurile cu o masă de maximum 1500 kg / km sunt trase manual cu ajutorul unui cablu sintetic sau din oțel;

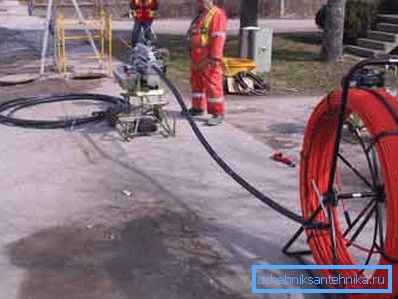

• Cablurile cu o masă de cel mult 6000 kg / km sunt trase cu ajutorul unui troliu manual echipat cu un cablu de oțel cu diametrul de cel puțin 8 mm;
• Cablurile cu o masă mai mare de 6000 kg / km sunt trase cu ajutorul unei mașini și a unei frânghii din oțel cu un diametru de cel puțin 11,5 mm.

concluzie

Acum știți ce este o linie telefonică modernă, cum este construită și cum funcționează. Puteți găsi mai multe informații utile și informative vizionând videoclipul din acest articol (citiți și articolul Tevi de canalizare din polipropilenă - o soluție inovatoare în domeniul instalațiilor sanitare).
