Sistemul de eliminare a apelor uzate dintr-o clădire rezidențială privată, spre deosebire de un apartament, constă din trei elemente principale. Una dintre ele este canalizare exterioară. În ciuda simplității sale aparente, instrucțiunea pentru montarea conductei externe are multe nuanțe și trăsături, care vor fi discutate mai jos.

Sistemul de canalizare externă - un element necesar sistemului de drenaj a apei murdare

Materiale folosite

Înainte de a începe instalarea sistemului de canalizare externă, este necesar să se determine materialul din care sunt realizate conductele de canalizare necesare, fitingurile și fitingurile.

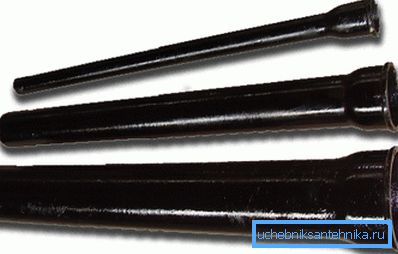

Fotografii de țevi din fontă pentru canalizare

Aplicată în prezent:

  • fonta - țevile cântăresc foarte mult, au o suprafață interioară brută, care contribuie la formarea blocajelor de canalizare, iar pentru instalare este necesară utilizarea unor echipamente de inginerie specializate;
  • beton - structuri masive, rareori utilizate pentru construirea de rețele individuale de canalizare exterioare;
  • ceramică - O opțiune bună, dar produsele sunt prea fragile și pot fi deteriorate în procesul de așezare;
  • azbest ciment - țevile din el sunt, de asemenea, destul de fragile și practic nu au fost folosite recent datorită apariției unor materiale mai moderne;
  • plastic;
  • GRP.

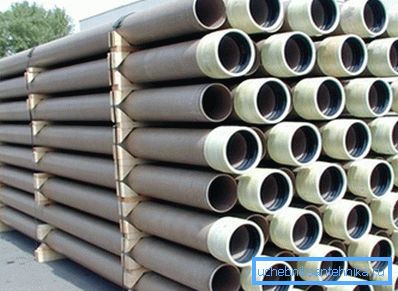

Tuburi din fibră de sticlă

Plasticul este deosebit de popular.

Astfel de țevi și accesorii:

  • au o greutate mică;
  • au putere bună;
  • rezistente la substanțe chimice;
  • pentru instalare nu sunt necesare echipamente speciale;
  • suprafața interioară netedă împiedică înfundarea;
  • materialul este capabil să reziste la temperaturi ambientale scăzute.

În ceea ce privește fibra de sticlă, dispozitivul de canalizare externă a acestui material este, de asemenea, posibil, dar prețul acestor componente va fi mult mai mare.

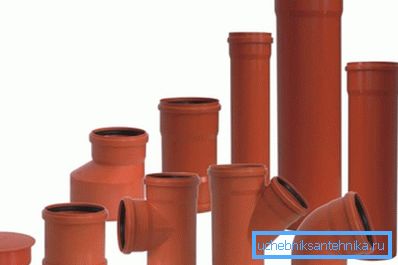

Material pentru canalizarea exterioară

Există mai multe tipuri de țevi din plastic:

  • polipropilenă;
  • polietilenă;
  • clorură de polietilenă - cea mai bună opțiune, deoarece poate rezista la temperatură scăzută a aerului înconjurător și la lichidul care curge prin ele.

Sfat! Pentru instalarea conductei de canalizare care leagă canalul intern cu un rezervor septic, este suficient să se utilizeze produse din plastic cu un diametru de 110 mm. În cazul în care conducta va fi expusă la sarcini externe, achiziționați piese ondulate pe două straturi.

O estimare a costului materialelor achiziționate și a serviciilor de instalare va fi foarte utilă. Unele dintre lucrările pe care le oferă pot fi realizate independent, ceea ce vă va economisi bani.

Procesul de asamblare

Cerințele documentelor de reglementare

Atunci când se creează rețeaua de inginerie considerată, este necesar să se respecte anumite standarde stabilite de documentele relevante. SNiP privind alimentarea cu apă și canalizarea exterioară a clădirilor au numărul 3.02.01-87.

Luați în considerare cerințele de bază ale regulilor de mai sus:

  1. Lățimea șanțului de țeavă trebuie să fie convenabilă pentru așezare. Distanța minimă dintre peretele lateral al excavării și conducte este de 20 cm (pentru conducte de până la 220 mm în mărime) și de 35 cm pentru părțile mari.
  2. Partea inferioară a șanțului trebuie să fie plană, să nu aibă zone de sol înghețat, pietre și incluziuni solide, care vor fi așezate pe canal. Toate aceste locuri ar trebui să fie stropite cu pământ liber.
  3. Pentru aranjarea pernei este necesar să se utilizeze nisip sau piatră zdrobită cu o fracțiune de maximum 20 mm. Grosimea stratului - 15-20 cm. La locațiile pieselor formate, trebuie realizată groapa care să permită poziționarea exactă a țevii.
  4. Pământul excavat poate fi folosit pentru a umple o țeavă în cazul în care nu conține pietre și alte elemente care pot distruge plasticul. De asemenea, solul ar trebui să fie adecvat pentru compactare. În caz contrar, este necesar să aplicați nisip.
  5. Este necesar să se compacte fiecare strat cu o grosime de până la 10 cm.

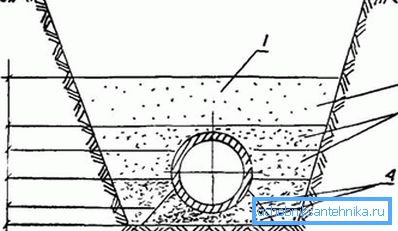

Schema de umplere a conductei de canalizare

Canalizarea exterioară în conformitate cu SNiP este umplută în conformitate cu următoarea schemă (a se vedea ilustrația):

  1. Zona în care este interzisă împrăștierea.
  2. Așezați-o în partea superioară unde este posibilă etanșarea manuală.
  3. Spațiul care necesită atenuare strat-cu-strat.
  4. Perna compactată cu unelte de mână speciale.

Procesul de asamblare

Canalizarea externa poate fi pusa cu mainile proprii. Nu aveți nevoie să aveți cunoștințe speciale și abilități speciale.

Împărțim descrierea lucrării la proiectarea sistemului în mai multe etape:

  1. Fundul unui șanț excavat anterior este umplut cu un strat de nisip de 150 până la 200 mm gros, care este umflat cu grijă cu mâna (fără a folosi mașini speciale).

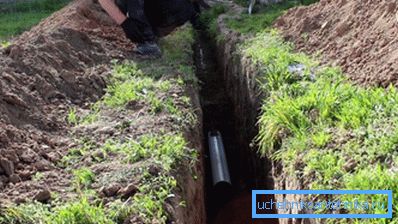

Pregătirea treselor
  1. Țevile din PVC și armăturile portocalii sunt utilizate pentru instalarea conductelor. Toate capetele și prizele trebuie curățate temeinic de murdărie și praf.
  2. Lucrările ar trebui să înceapă de la subsolul casei și să treacă treptat în fântâna de depozitare sau în rezervorul septic. Dacă conducta internă de canalizare este scosă, este suficient doar să puneți soclul părții exterioare la capăt. În caz contrar, trebuie să găuriți gaura, să montați conducta de legătură și să o fixați cu mortar de ciment sau cu etanșant.
Începeți lucrul de la întemeierea casei
  1. Pentru a conecta elementele împreună, este suficient să introduceți capătul neted al unul din ele în mufa celuilalt. Rezistenta va asigura ca exista un sigiliu de cauciuc. Poate fi lubrifiat pentru fiabilitate cu silicon sau sapun lichid.

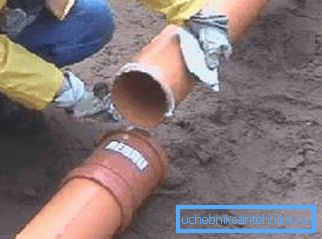

Siliconul este utilizat pentru o etanșeitate suplimentară.
  1. Atașat la conducta de ieșire este așezat pe o pernă de nisip. Amintiți-vă că pentru funcționarea normală a sistemului trebuie respectată o panta de 2 cm pe metru de conductă.

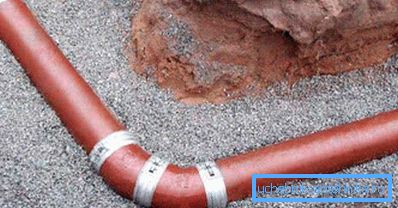

Țeava se potrivește pe pernă
  1. Dacă este necesară modificarea direcției de deplasare a țevii de canalizare, se utilizează coturi. Faceți curbele netede (15, 30 sau 45 de grade).

Fiți atenți! Dacă lungimea sistemului de drenaj depășește 12 metri, este necesar să echipăm sondele de control, prin care se curăță sistemul de canalizare externă. Lungimea minimă dintre ele este de 15 metri sau la fiecare rotire la 90 de grade.

  1. Spre deosebire de sistemul de canalizare internă, andocarea trebuie efectuată îndeaproape, deoarece sistemul extern nu este supus unei extinderi termice mari.
  2. Unite și așezate pe partea inferioară a unei conducte înclinate sunt turnate pe părțile laterale ale nisipului, cu o manipulare intermediară intermediară. Stratul superior care acoperă conducta nu trebuie compactat.
  3. Pentru izolarea sistemului puteți folosi polietilenă spumată. Acest lucru va evita înghețarea canalizării în timpul iernii, cu o adâncire insuficientă a conductei.

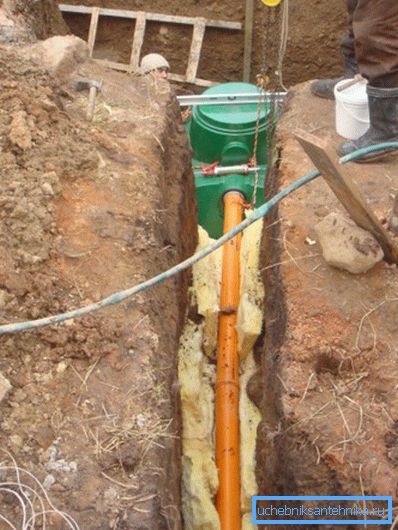

Conducta poate fi izolată în continuare.
  1. Deasupra, conducta este acoperită cu un strat de nisip de până la 15 cm grosime, apoi un cablu electric este așezat într-un șanț în ondularea necesară pentru alimentarea cuvei septice sau a stației biologice de epurare, după care solul excavat este turnat pe nisip.
Țeava pusă este acoperită cu nisip.
  1. Amintiți-vă că în timp, șanțul se va micșora, deoarece este mai bine să turnați solul cu un deal.

Construcția conductei de evacuare

O conductă cu un diametru de 160 mm, de asemenea, așezată într-o șanț, este utilizată pentru a îndepărta jgheabul curățat.

Esența lucrării este după cum urmează:

  1. În partea inferioară a unei șanțuri de șanț, care a fost săpată anterior, a fost așezată în piatră. Apoi nisipul este zdrobit.
  2. Țevile sunt interconectate și așezate pe baza pregătită. Amintiți-vă că este de asemenea necesar să observați panta care permite curgerea apei sub influența gravitației.
  3. Sfârșitul conductei este afișat într-un șanț special.
  4. Ultima etapă este umplerea țevilor cu nisip, care este apoi acoperit cu solul excavat anterior.

Fiți atenți! Apa poate fi evacuată numai de la o stație de tratare biologică. Doar asigură filtrarea lichidelor de până la 95%, ceea ce previne poluarea mediului.

Sfaturi utile

În proiectarea și construcția de canalizare exterioară, luați în considerare următoarele nuanțe:

  • numărul de viraje ale conductei, precum și îmbinările diferitelor elemente și părțile formate ar trebui să fie minime;
  • prizele de țevi trebuie să fie îndreptate spre curgerea apei;
  • fitingurile și prizele nu pot fi scurtate;
  • Se recomandă fixarea unui cablu orizontal pentru a controla înclinarea țevii în șanț.
După finalizarea lucrării, nimic nu va deranja proiectarea peisajului a terenului.

Pentru a evita formarea gheții în sistemul de canalizare, se recomandă încălzirea conductelor. Pentru aceasta, așa cum am menționat deja, se utilizează spumă. Dar puteți utiliza alte materiale, inclusiv cablu de încălzire electric (necesar atunci când sistemul de canalizare este așezat deasupra adâncimii înghețării solului).

concluzie

Apa uzată în exterior este un element foarte important al sistemului de drenare a apei murdare. Încălcările în funcționarea sa duc la inoperabilitatea întregii rețele și, uneori, eliminarea problemei este foarte dificilă. Prin urmare, abordarea meticuloasă și atentă a implementării tuturor tipurilor de lucrări descrise mai sus. În mai multe detalii despre instalarea sistemelor de canalizare este posibil să se învețe din video în acest articol.
