Cum se calculează drenajul de pe site

După cum știți, înainte de începerea oricăror lucrări de construcție este necesar să se elaboreze un plan și să se calculeze parametrii întregii structuri. Numai cu calculele corecte, structura pe care ați construit-o va funcționa la 100%. Acest articol va discuta modul de calculare a drenajului la fața locului înainte de construcție.

Selectarea drenajului și schema acestuia

Faptul este că există două tipuri de drenaj: superficiale și adânci. Înainte de a calcula, decideți ce tip de drenaj veți construi.

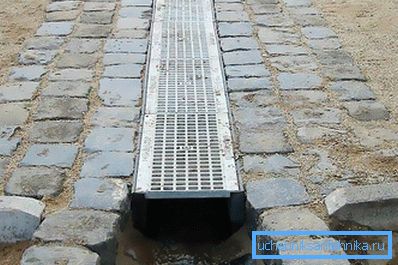

• Drenarea de suprafață este concepută pentru a colecta ploaia și a se topi cu apă. Prin urmare, dacă un astfel de sistem este suficient pentru dvs., procedați la desenarea dispunerii chiuvetelor de evacuare și a puțurilor de admisie a apei. Jgheaburile trebuie să fie amplasate de-a lungul întregului perimetru al locului în care trebuie colectate ape reziduale de pe suprafețe solide: șine de asfalt, platforme și canalizări de pe acoperișul unei clădiri. Se calculează panta jgheaburilor, la fel ca și în cazul depunerilor de canalizare - 2 cm pe 1 m lungime. După desenarea unei scheme de drenaj și calcularea pantei, treceți la construcție.

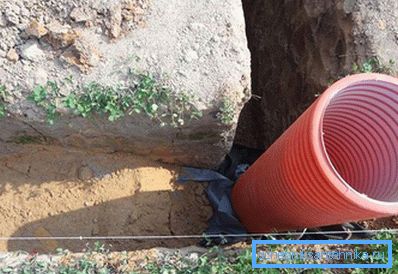

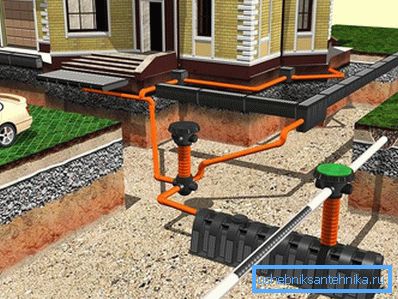

• Drenarea în adâncime este concepută pentru a scurge din teritoriu nu numai ploaia și apa topită, ci și în permanență la o adâncime mică a apelor subterane. În cazul în care nu este posibilă devierea apelor pluviale în afara amplasamentului, atunci scurgerile de pe acoperișurile casei pot fi tăiate în drenajul adânc. Începând să descrieți scurgerea, luați în considerare această nuanță. Calculul acestui tip de construcție este mult mai complicat. Țeava de scurgere trebuie să curgă de-a lungul întregului perimetru al clădirilor, dar nu mai aproape de 3 m de perete. După cum înțelegeți, scopul unei drenajuri adanci este de a intercepta toate apele subterane și de a le împiedica să curgă în subsolul casei.

Deci, odată cu calculul drenajului de suprafață, totul este clar, dar vom lua în considerare mai detaliat calculul drenajului adânc.

Calcularea adâncimii drenajului

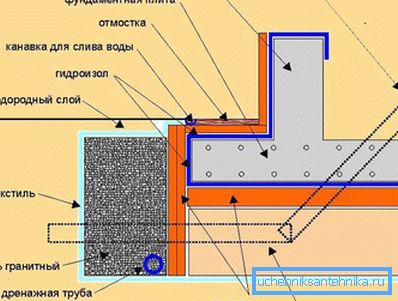

Având în vedere structura drenajului profund, este necesar să se procedeze la calcule mai importante. Calculul drenajului trebuie să includă adâncimea corectă a instalării.

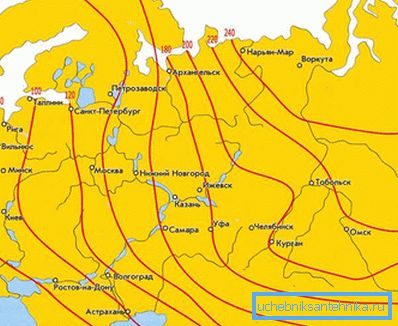

1. Primul factor care afectează adâncimea de drenare este gradul de înghețare a solului. După cum înțelegeți, dacă drenarea îngheață în timpul iernii, atunci în timpul răcirii de primăvară nu va putea să colecteze apa topită și să o îndepărteze de clădire. Conductele de drenaj drenate prin gheață se vor dezgheța pentru o perioadă foarte lungă de timp, ceea ce va reduce funcționalitatea de drenare la zero. Luați în considerare faptul că capacul de zăpadă acționează ca încălzitor. Astfel, calculând adâncimea de așezare a conductelor, luăm adâncimea de îngheț a solului (pentru fiecare regiune este diferită) și scăzând din ea: pentru diametrul țevii de până la 500 mm - 300 mm, pentru o conductă de 500 mm și mai sus - 500 mm. De exemplu, adâncimea înghețului este de 1500 mm. Țeava de evacuare va fi așezată cu un diametru de 200 mm. Efectuați un calcul: 1500 - 300 = 1200. Aceasta va fi adâncimea drenajului.
2. Al doilea factor care afectează adâncimea drenajului este adâncimea fundației clădirii. În acest calcul, nimic complicat. Adâncimea fundației este luată și se adaugă 500 mm din perna de fund. Această adâncime este calculată pentru interceptarea apelor subterane în timpul inundațiilor de primăvară.

Aici, pe baza acestor două calcule, se ia cea mai mare valoare, ceea ce indică adâncimea instalației de drenare.

Calcularea pantei de drenaj

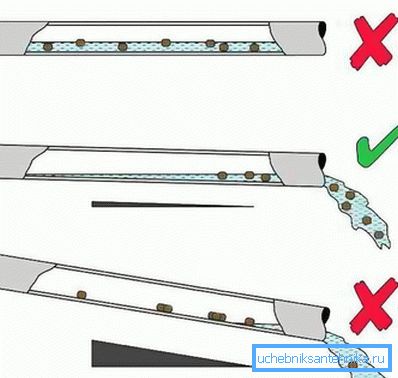

Ați calculat locul unde va avea loc scurgerea și adâncimea instalării. Dar, pentru ca acesta să funcționeze corect, conducta trebuie să stea înclinată de la punctul de sus spre descărcare. Panta este calculata in acelasi mod ca si pentru drenajul de suprafata si canalizare de 1-2 cm pe 1 m liniar. Pentru a calcula corect panta întregii autostrăzi, puteți efectua câteva calcule:

1. Din punctul de top al drenajului (de obicei este situat la colțul clădirii) se măsoară lungimea șanțurilor săpate de-a lungul a 2, care converg la colțul laturilor clădirii. De exemplu, un șanț de 9 metri.
2. Rezumați-le și obțineți lungimea totală a șanțului - 18 m. Măsurați distanța de la clădire până la cel mai de jos punct al scurgerii, care este bazinul de scurgere.
3. De exemplu, permiteți-i să fie 10 m. Suma a două numere: 18 + 10 = 28.
4. Aveți distanța totală de la partea superioară a canalului de scurgere până la cel mai de jos punct al scurgerii și este de 28 m.
5. Dacă se calculează diferența dintre două puncte, se ia o distanță de 1%, apoi este de 0,28 m. Cu alte cuvinte, diferența de localizare a punctului superior al drenajului și a punctului inferior al scurgerii va fi de 28 cm.

Pe baza acestor calcule, urmați panta de drenaj.

Locație bună

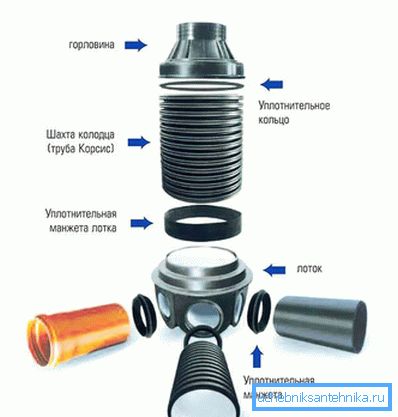

Pentru a efectua lucrări de întreținere a scurgerilor, este necesar să se pună la dispoziție puțuri de inspecție. Prin urmare, calculul schemei de drenaj profund, calculați numărul necesar de puțuri și locația acestora.

Fântâna de drenaj trebuie să se afle la îndoială, dar nu mai mult de 20 de metri de rândul de drenaj, și pe o întindere plat - la fiecare 30-40 de metri. Plasați bazinul la cel mai de jos punct, luând în considerare evacuarea convenabilă a apei în râpă sau pomparea cu ajutorul unei pompe de drenaj.

După efectuarea corectă a tuturor calculelor pentru construirea sistemului de drenaj, puteți fi siguri de calitatea și durabilitatea acestuia.
