De ce aveți nevoie de o conductă de cablu și cum este pusă

Pentru un om simplu de pe stradă, un fel de aprovizionare prin cablu pare cam ciudat. De fapt, cuvântul "canalizare" înseamnă numai tuneluri concepute pentru a instala cabluri. Apoi, ne uităm mai atent la motivul pentru care folosesc astfel de canale și modul în care sunt executate.

Ce este un canal de cabluri și de ce este necesar

Deoarece nu este greu de ghicit numele, sistemul de canalizare pentru cabluri este situat subteran.

Această soluție vă permite să eliminați din peisajul urban:

• Linii telefonice;
• Fire electrice;
• Cabluri cu fibră optică etc.

Printre avantajele stabilirii comunicațiilor într-un sistem special de canalizare, se pot evidenția următoarele puncte:

1. Canalizarea protejează firele de:

• expunerea la umiditate;
• temperaturi scăzute;
• efecte electromagnetice;
• rafale puternice de vânt, fulgere și alte fenomene naturale.

1. Oferă acces la comunicații în orice moment, ceea ce poate fi necesar pentru verificarea, repararea sau înlocuirea rețelei.
2. Vă permite să instalați linii noi, fără a încălca integritatea suprafeței drumului.
3. Vă permite să stabiliți o rețea vastă de comunicații, indiferent de amplasarea structurilor de la sol și de schimbările în relief.
4. Este posibil ca firele să fie așezate nu numai pe orizontală, ci și pe verticală, de exemplu, în clădiri înalte. Și dacă este necesar, puteți pune rețeaua chiar sub apă.

Desigur, sistemul de canalizare pentru cabluri constă nu numai din tuneluri, ci și din alte elemente, cum ar fi sondele de observare și colțuri, colectoarele etc. Aceste elemente nu sunt destinate numai efectuării de audituri și reparații, ci și de deturnare a apei dintr-un sistem de apă accidentală.

Dispozitiv de canalizare

Lucrări pregătitoare

Sistemul de canalizare începe cu calculele și proiectul. Cel mai important lucru este să spargeți piesa în așa fel încât cantitatea de muncă să fie minimă. Datorită acestei abordări, prețul proiectului va scădea, iar procesul de stabilire a comunicațiilor va fi de asemenea accelerat (a se vedea și articolul Televiziune prin cablu: caracteristici de construcție și funcționare).

Traseul, dacă este posibil, ar trebui să fie cât se poate de direct, totuși, este necesar să se ocolească toate tipurile de structuri subterane, zone cu ape subterane și soluri calcaroase strâns localizate. Prin urmare, designul ar trebui să fie exclusiv specialiști.

De asemenea, la etapa de proiectare se decide ce materiale vor fi realizate de tuneluri.

Acestea pot fi:

• beton;
• Beton azbest;
• din plastic;
• polietilenă;
• Ceramică.

Fiți atenți! Rețelele de comunicații în canalele de cabluri sunt așezate în țevi din azbociment sau beton. Diametrul lor este de obicei de 100 mm.

Se pot pune nu numai țevi unice, ci și ambalaje echilibrate.

Deoarece calitatea transmisiei depinde adesea de omogenitatea electrică a rețelei, la etapa de proiectare, gruparea firelor puse este efectuată în conformitate cu:

• Caracteristici de design;
• Valoarea capacității de lucru;
• Dimensiuni Lungime;
• Rezistența la valuri și alți parametri.

Conductele de cablu de comunicare peste SNiP la fiecare 15-20 de kilometri ale traseului trebuie să fie echipate cu platforme de cablu, principala cerință pentru care este o suprafață plană și uscată, chiar și în perioadele de topire a zăpezii, inundații în râuri și ploi toamne.

În plus, așa cum sa menționat mai sus, la intersecțiile rețelelor, sunt instalate ecluze care asigură accesul la sistemul de canalizare. Trebuie remarcat faptul că puțurile sunt speciale și tipice. Acestea pot fi fabricate dintr-o varietate de materiale de construcție, de exemplu caramida sau beton armat.

Distanța dintre puțuri nu trebuie să depășească 150 de metri. În cazul rotirii traseului cu mai mult de 15 grade, trebuie să se instaleze o fantă unghiulară la unghiul de rotație.

Fiți atenți! Rețeaua ar trebui amplasată sub nivelul înghețării solului. În cazul în care este imposibil să se îndeplinească această condiție din orice motiv, în canalizare se introduce un cablu de încălzire.

Aceasta este o bandă autoreglabilă, care este amplasată în afara țevii și este conectată la electricitate. Instrucțiunile pentru conectarea cablurilor de încălzire sunt extrem de simple.

Caracteristici ale construcției

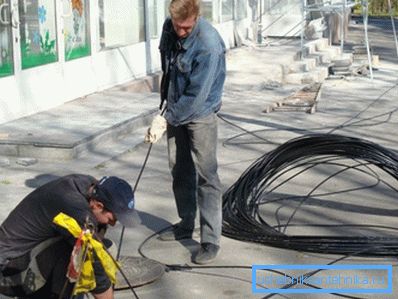

Construcția conductelor de cablu și a rețelei electrice se realizează prin săparea unui șanț.

Acest lucru ține cont de doi indicatori principali:

• Lățimea șanțului;
• Lungime.

Dacă traseul trece sub drumuri, un tunel este scos și imediat întărit. Pentru a accelera procesul de construcție, lucrez în paralel. De exemplu, echipamente speciale sunt implicate în săparea unui șanț, iar echipele de construcție construiesc imediat un tunel cu propriile mâini.

Fiți atenți! Lucrările de cablare pot fi efectuate la o temperatură ambientală de cel puțin -20 grade Celsius. Dacă cablul este așezat în țevi din polietilenă, este interzisă efectuarea lucrărilor la temperaturi sub -10 grade.

În ceea ce privește banda în sine, există anumite cerințe care depind de greutatea cablului:

Aici, poate, toate caracteristicile principale ale instalării conductelor de cabluri.

concluzie

Conductele de cablu reprezintă o modalitate excelentă de a proteja comunicațiile și transmiterea de energie de la condiții de mediu nefavorabile. În plus, simplifică procesul de realizare a rețelelor în medii urbane, dar în același timp există și o serie de cerințe pentru dispozitivul lor (a se vedea și articolul "Conectarea unei mașini de spălat la canalizare și alimentare cu apă: 5 pași simpli și independenți").

Prin urmare, pentru a face acest lucru ar trebui să fie profesioniști calificați care dispun de echipamentele necesare. Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
