Dispozitiv de canalizare sub presiune

Apa uzată de presiune este o rețea, legăturile căreia reprezintă un bazin, o stație de pompare și o conductă care transportă forța de scurgere. Amplasarea capetelor de canalizare care se conectează la rețeaua existentă. Pentru a face dispozitivul de cap de presiune de canalizare, anumite cunoștințe și abilități sunt necesare.

caracteristicile

Canalizarea este gravitație și presiune. Fiecare sistem este aranjat pe baza condițiilor externe. Dacă factorii externi nu permit construirea unui sistem de canalizare autonivelant, atunci este construită o presiune care are avantajele sale:

• Durată lungă de viață. Dacă luăm în considerare conductele din fontă, PE sau PVC, care sunt adesea folosite pentru ape reziduale sub presiune, au fost recent produse de o calitate suficient de ridicată.
• Probabilitatea blocajelor în conducte este minimizată. Pompele moderne sunt echipate cu margini de tăiere care zdrobesc țesuturile și alte fracții solide găsite în apele uzate menajere.
• Economie comparativă. Aceasta se aplică sistemului de canalizare sub presiune, care are o lungime mare și un diametru mic.
• Reguli simple de operare.
• Instalare relativ simplă și rapidă. Pentru a instala un KNS gata nu trebuie să efectuați lucrări de terasament mari. Același lucru este valabil și pentru instalarea conductelor de presiune care funcționează aproape paralel cu relieful pământului.
• Compact CND. Stația de pompare pentru canalizare nu necesită mult spațiu, deci poate fi instalată chiar și în subsolul casei.

Apa uzată de presiune este aranjată în următoarele cazuri:

• O conductă de evacuare a apelor uzate menajere într-o casă privată este situată sub punctul de conectare, de exemplu, o rețea de canalizare existentă;
• terenul de-a lungul liniei de ape reziduale de presiune prezintă diferențe semnificative;
• să se aplice o metodă închisă de amplasare a conductei pe șosea;
• tipul de sol sau din alte motive exclud posibilitatea unei șanțuri profunde;
• conductă de presiune cu diametru mic.

Lucrări de proiectare

Designul de canalizare sub presiune poate face orice organizație relevantă specializată în construcții. Dacă aveți cunoștințele necesare, această activitate se poate face independent.

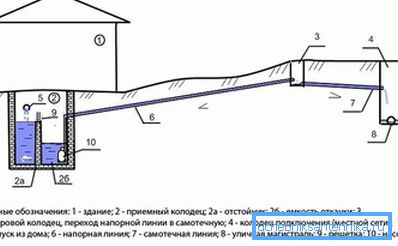

Proiectarea canalelor de presiune începe cu un studiu al datelor geologice și geodezice. Trecând de la acestea, se selectează un puț în rețeaua sistemului de canalizare existent, iar traseul de montare a conductei este atras de el. În timpul proiectării se va determina adâncimea de așezare a conductei și diametrul acesteia, vor fi marcate structurile și fitingurile de pe șosea, se va selecta pompa, se va selecta tipul și capacitatea acesteia Pentru a alege o pompă, trebuie să efectuați un calcul hidraulic și să programați o lucrare comună a conductei de presiune și a unității. Atunci când alegeți o pompă, este necesar să se țină seama de înălțimea geometrică a ascensorului și de pierderea de presiune de-a lungul lungimii conductei de canalizare sub presiune. Atunci când se montează conducte, este necesar să se țină seama de teren și să nu se aprofundeze prea mult conducta. Pentru a face acest lucru, pe lungimea traseului trebuie să schimbați versanții. Bateria pentru butelie trebuie să fie cea mai joasă din sistem. Dacă există o posibilitate, este de dorit să se instaleze un puț cu echipamente pe autostradă, în care sistemul de canalizare sub presiune se va transforma în flux de gravitație. Dacă acest lucru este permis, tubulatura de gravitație trebuie să fie cât mai lungă posibil, iar conducta de presiune ar trebui să fie mai scurtă.

Sfat! Adesea, câțiva proprietari de clădiri vecine pentru salvarea construcției de canalizare sunt satisfăcuți de un puț comun de primire, la care își conectează sistemele interne și de unde construiesc o ramură de presiune.

Caracteristici speciale

Stația de pompare este componenta principală a canalizării sub presiune. Designul KNS include un rotor, care are muchii tăietoare. Datorită acestora, fracțiile solide sunt zdrobite și nu intervin cu efluentul să treacă liber printr-o conductă a cărei diametru poate fi de până la 110 mm. Toate părțile din pompă sunt realizate din metal de înaltă rezistență, prin urmare unitatea are o durată de viață destul de lungă. În locul conductelor din fontă, care au fost recent utilizate în instalația de canalizare sub presiune, se folosesc tot mai mult polietilenă sau clorură de polivinil. Cu un diametru de țevi de până la 90 mm, aceste produse sunt livrate în bobine, ceea ce este convenabil pentru instalare.

Stațiile de pompare pot fi împărțite în două tipuri:

• In-house. Astfel de KNS deviază apa uzată dintr-o casă. Acestea includ o pompă cu un șlefuitor și o carcasă din plastic. De regulă, o astfel de structură este instalată în subsol.
• Exterior. Acestea sunt destinate pentru pomparea deșeurilor din mai multe case. Ei pompa apa dintr-un rezervor in care apa devine gravitativa din diferite cladiri. Apele uzate sunt livrate la stația de epurare a apelor uzate sau la sistemul de canalizare existent.

Dacă aveți nevoie de o legătură la sistemul de canalizare sub presiune, trebuie să colectați numărul necesar de autorizații și certificate, să încheiați un acord pentru recepția scurgerilor și să sunați la un echipaj special de construcție.

Selectarea pompei

Tipul pompei este selectat în funcție de compoziția apelor reziduale. Pentru scurgerile de origine economică de la duș, chiuvetă și chiuvetă, poate fi adecvată o pompă obișnuită. Dar, de asemenea, se utilizează impurități fecale din vasul toaletei, care pot obține și fragmente solide, pompa trebuie selectată cu ajutorul unui șlefuitor. Prezența acestuia reduce diametrul conductei de presiune la 40 mm.

Deoarece volumele mari de lichid sunt evacuate din băi, fonturi și bazine, pompele pentru acestea trebuie să aibă performanțe ridicate. În plus, munca lor neîntreruptă ar trebui asigurată de mult timp. Un alt factor care trebuie luat în considerare la alegerea unui tip de pompă, ar trebui să fie proiectat pentru temperaturi de apă de până la 70? C, provenind de la canalele de spălare a mașinii de spălat vase și a mașinii de spălat.

La instalarea pompei, există anumite reguli:

• temperatura semnului plus trebuie să fie întotdeauna la locul de instalare a pompei;
• site-ul pentru instalarea KNS trebuie să fie curățat și să aibă acces la abordare;
• o muchie de sprijin cu o flanșă specială trebuie instalată la partea inferioară a structurii;
• conducta de presiune este susținută pe genunchi;
• conducta din partea superioară a puțului este atașată cu un suport fixat pe peretele structurii;
• conducta trebuie să fie instalată conform regulilor - fără distorsiuni și solicitări. Diametrul țevii de evacuare trebuie să fie mai mic decât admisia;
• pentru a exclude un curent invers, pe conducta de presiune este prevăzută o supapă de reținere și o supapă;
• pentru coborârea și ridicarea pompei, se utilizează un lanț fixat pe unitate și o structură de ghidare;
• când pompa atinge genunchiul inferior, se produce automat o conexiune strânsă.

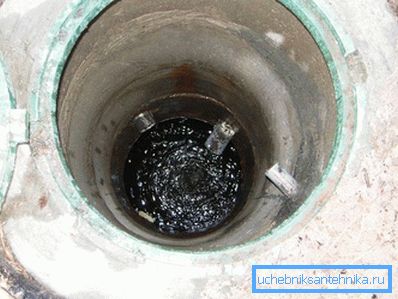

Dispozitiv pentru puțuri prefabricate

Când apare dispozitivul de canalizare sub presiune, un puț prefabricat este o legătură importantă în construcție. Acesta trebuie instalat în apropierea casei pentru a primi apă uzată. La baza și pereții puțului trebuie să se asigure o impermeabilizare sigură. În caz contrar, există o mare probabilitate ca scurgerile să curgă în pământ. Finisajele de suprafață sunt realizate, de obicei, cu beton, dărâmături sau cărămizi arse. Grosimea ar trebui să ajungă în cele din urmă la circa 25 cm. Partea exterioară a pereților poate fi izolată cu un strat de bitum, din partea interioară fiind bine tencuită, adică cusăturile sunt frecate. Deseori utilizate în construcția inelelor de beton, care sunt stivuite pe o placă specială.

Pentru ca pompa să funcționeze mai mult, este de dorit să se aranjeze o fantă din două secțiuni. Prima secțiune va colecta apa uzată. În al doilea rând, trebuie să instalați o pompă care va funcționa după depășirea apei din primul compartiment și atingerea unui anumit nivel. În acest caz, fracțiile solide vor rămâne în prima secțiune.

Sfat! Dacă puțul este o singură secțiune, atunci este instalată o pompă submersibilă de canalizare cu polizor.
