Metode de instalare a puțurilor de apă

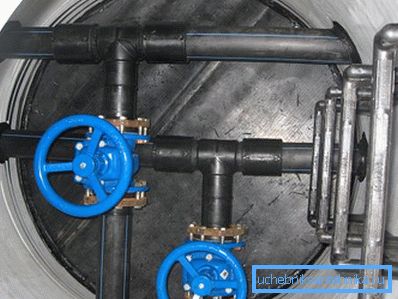

Fântâni de apă în conformitate cu SNiP sunt structuri subterane, al căror scop este de a instala echipamente de alimentare cu apă în ele. Acestea pot fi supape, supape, dispozitive de măsurare, supape de închidere etc. Aceste modele pot avea o formă dreptunghiulară sau rotundă.

Dispoziții generale

Cerințele pentru instalarea părților externe ale comunicațiilor inginerești sunt conținute în SNiP nr. 2.04.0 / 84.

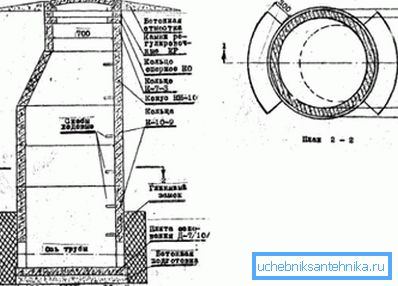

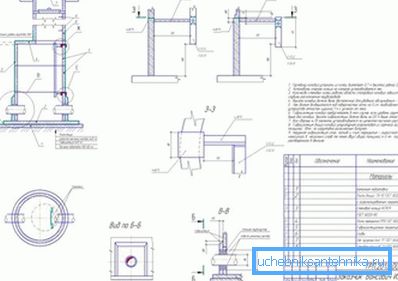

În general, detalierea unui puț de apă arată așa.

1. Înălțimea sa de la nivelul drenajului până la capac trebuie să fie de cel puțin 150 cm.
2. Pentru rețele cu o secțiune transversală de până la 400 mm, distanța minimă de la peretele structurii la conductă trebuie să fie de 30 cm. Pentru secțiuni de 500/600 mm - aceasta este de 50 cm și cu un diametru al sistemului mai mare de 600 mm - 70 cm.
3. Flanșele de țeavă cu o secțiune transversală de până la 40 cm trebuie amplasate la o distanță de cel puțin 0,3 m de pereți. Dacă diametrul este mai mare de 40 cm, decalajul crește până la 0,5 m.

Fiți atenți! Această instrucțiune îmbunătățește confortul instalării. Dacă mărimea flanșei este mare, atunci pentru fixare sunt utilizate șuruburi groase, adesea acestea trebuie strânse cu o pârghie lungă.

1. Decalajul de la capătul soclului, îndreptat spre perete, pentru secțiunea sa până la 30 cm trebuie să fie de 40 cm, pentru un diametru mai mare decât această valoare -0,5 m.
2. Partea superioară a tijei retractabile a dopurilor trebuie să fie separată de toate suprafețele de 30 cm. Volanul cu un tip fix de tija necesită 50 cm spațiu liber.

Din partea de jos a țevii până la nivelul așternutului ar trebui să fie:

• cu o secțiune transversală de până la 40 cm - 25 centimetri;
• cu un diametru de 50 / 60-30;
• cu o secțiune transversală mai mare de 60-35.

Fiți atenți! Pentru a pătrunde în fantă, este de dorit să-i dați pereții propriile suporturi de oțel sau fontă. Dacă nu reușiți să faceți acest lucru, puteți utiliza o scară sau o scară.

Capacele pentru canalizări pentru puțurile de apă și canalizare nu trebuie izolate. Elementele izolate sunt utilizate dacă există o justificare tehnică. De exemplu, în zona de ierni severe.

Structuri din beton armat

Cele mai frecvente fântâni din beton armat prefabricate.

Ce face un astfel de bine

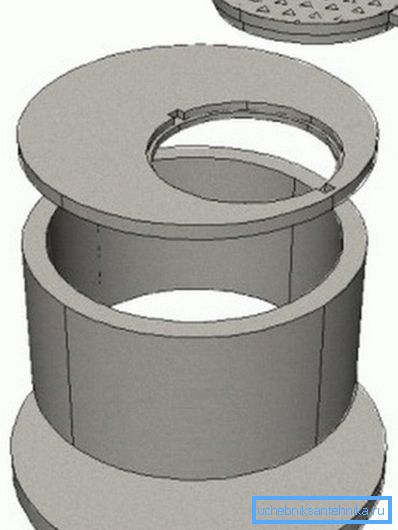

Dispozitivul unui sonde de apă din inele de beton este după cum urmează:

• placă de drum;
• inelul este complementar;
• gâtul;
• placa de podea;
• inel de perete;
• hatch cu capac;
• placa de baza.

Dimensiunile inelelor fântânilor de apă sunt prezentate în tabel.

Construcție de montaj

Izvoarele de beton armat din beton armat sunt cel mai adesea montate pentru clădiri de apartamente. Pentru casele lor, ele sunt de asemenea folosite. Cu toate acestea, în majoritatea cazurilor, proprietarii privați umple structuri monolitice pătrate sau dreptunghiulare (acestea necesită cofraje mai simple decât pentru omologii rotunzi). Organizațiile de construcție folosesc metode mai sofisticate folosind inele fabricate din fabrică.

Pe scurt, despre modul în care auto-instalarea fântânilor de apă din beton armat.

1. Trebuie remarcat faptul că dispozitivul de cofrare va fi complicat deoarece trebuie să aibă deschideri pentru tăvile de rețea și intrarea.
2. Mai intai trebuie sa sapi o groapa, peretii ei ar trebui sa fie cu 20 cm mai largi decat marimea viitorului bine.
3. Lângă partea de jos a groapă ar trebui să fie turnat 20 cm de pietriș sau nisip. Acest strat va constitui baza zidurilor și va servi drept drenaj.

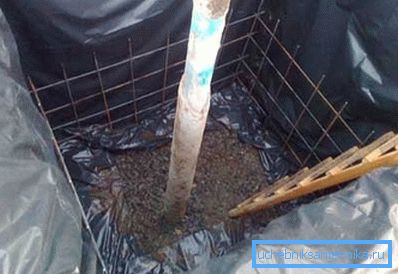

4. Pereții carierei trebuie acoperite cu impermeabilizare laminată - folie de plastic, impermeabilizată, acoperiș. O asemenea podea nu permite ca apa din beton să fie absorbită în sol, reducând astfel rezistența structurii.
5. Apoi, cadrul de armare este montat. Poate fi făcută din bare ondulate, legate cu sârmă recoascută sau plasă de fabrică.
6. Atunci cofrajul se stinge. Materialul pentru aceasta poate servi ca placaj rezistent la umezeală, plăci, OSB, ardezie netedă etc.
7. Fabrica de beton M-200 sau amestec în mod independent amestecat se toarnă în cutia finită în straturi de câte 30 cm fiecare. Proporțiile soluției: 1 cota de ciment, 3 cote de nisip de cuarț și 3 părți de pietriș. Fiecare dintre straturile turnate este înfășurată cu o îmbinare.
8. Atunci când betonul este complet uscat, pe partea superioară se plasează o placă de fabrică, care are un capac și o trapă de fântână de apă.

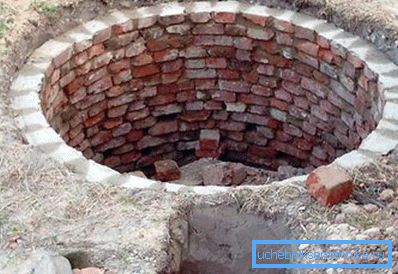

Caramizi omologi

Dispozitivul de fântâni de apă dintr-un cărămidă - un proces mai intens de muncă. Dimensiunile carierei pentru ele ar trebui să fie mai mari decât pentru omologii de beton. Faptul este că caramida are nevoie de impermeabilizare exterioară, care este echipată cu mai multe straturi de bitum încălzit.

Fiți atenți! În acest caz, este necesar să se efectueze o așezare numai din cărămizi ceramice galbene sau roșii. Silicatul se face pe bază de var și este distrus rapid în mediul de umiditate.

Puneți materialul într-o jumătate de cărămidă. Rândurile sale orizontale sunt legate cel puțin la 25% din lungimea elementelor. Ca liant, folosește un amestec de ciment-nisip în raport de 1: 3. Grosimea îmbinărilor din zidărie este de 1 / 1,5 cm.

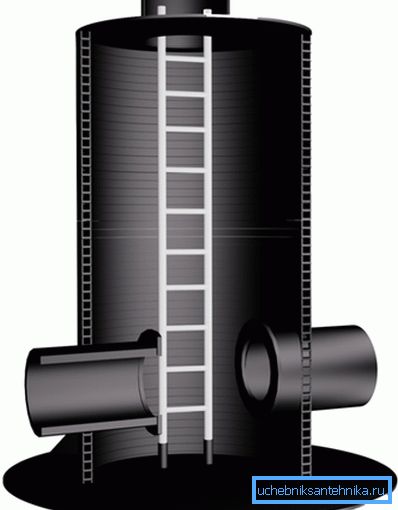

Structuri finisate din plastic

1. Instalațiile de instalații din plastic fac posibilă economisirea mult timp.

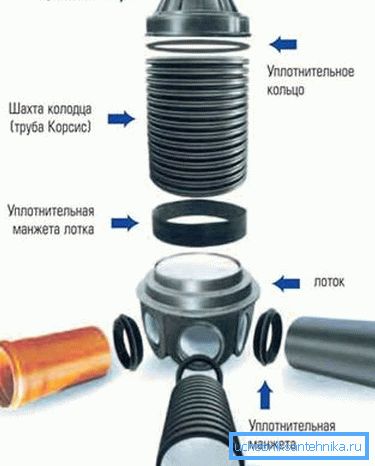

2. Proiectarea unui sonde de apă de acest tip constă dintr-o țeavă ondulată groasă din PE sau PP. Structura are ramificații pentru tăvi și inele de etanșare.
3. Pentru a crește rigiditatea inelului structurii, acesta este realizat cu ziduri cu pereți dubli.

1. Prețul puțurilor de plastic este destul de ridicat - un produs de 2 metri cu o secțiune de 0,7 m costă 15/17 mii de ruble.

Instalarea de instalații

1. O groapă se săpare, puțin mai mare decât puțul în sine. 15/20 cm va fi de ajuns.
2. Perna de nisip cade.
3. În continuare, structura este coborâtă în groapă.
4. Dacă structura are o cameră submersibilă, este umplută cu beton. Datorită acestui fapt, puțul nu va pluti în sol umed.
5. Comunicațiile și echipamentele sunt instalate în clădire.
6. Este efectuată umplutura.

concluzie

Fântâniile pentru rețeaua de alimentare cu apă au o funcție importantă. Acestea găzduiesc echipamente care reglează și controlează funcționarea sistemului.

Videoclipul din acest articol vă va ajuta să înțelegeți subiectul său.
