Principala schemă de canalizare: distribuția internă și
Sistemul de drenare modern este un întreg complex de echipamente și diverse dispozitive conectate între ele. Când creați un sistem de canalizare într-o casă privată cu propriile mâini, foarte des există multe dificultăți în localizarea componentelor.
Organizarea corectă a scurgerii este destul de realistă, dacă citiți principiile de bază.
Rețea internă
Obiectivul principal al acestei ramuri este acceptarea apelor uzate și îndepărtarea lor în afara structurii direct în sistemul extern, care va fi redirecționată către receptoare speciale. Schema de canalizare a unui apartament și a unei clădiri rezidențiale este reglementată de punctele SNiP 2.04.01-85, care descrie în mod clar regulile de instalare a componentelor.

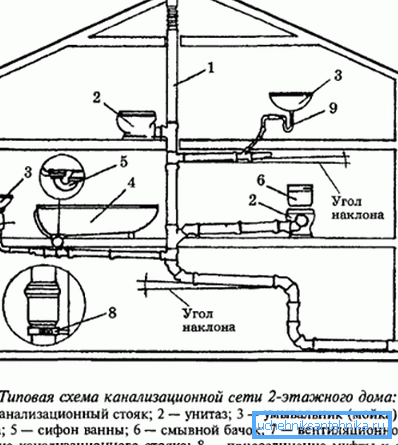

Componente de bază
Pentru ca toate fragmentele sistemului de deșeuri să se poată regla cu succes, este necesar să se organizeze un aspect adecvat la etapa de proiectare. Spațiile care necesită alimentare cu apă trebuie să fie cât mai aproape posibil.
În acest caz, va fi posibilă formarea unei ramuri scurte.
- Ascensorul central este un atribut esențial al fiecărui sistem, așadar instalarea acestuia ar trebui să fie acordată o atenție deosebită.. Este o conductă verticală de elemente cu un diametru de 110 mm și mai sus. În clădirile mari, pot fi instalate simultan mai multe coloane.
- Liniile de ramificație sunt cel mai adesea realizate din țevi de canalizare din PVC, deoarece prețul lor este scăzut. În procesul de instalare se utilizează componente de culoare gri, care au o structură cu un singur strat. Din acest motiv, producția poate reduce costurile de producție.
- Sunt necesare părți în formă pentru a conecta fragmentele individuale. Acestea includ teuri, cruci, inele de conectare, adaptoare și alte produse.
NOTĂ! Poziționarea șinelor poate fi efectuată într-un mod închis, ceea ce va îmbunătăți în cele din urmă caracteristicile estetice ale încăperii. Pentru aceasta, se folosesc casete sau se fac canale speciale.

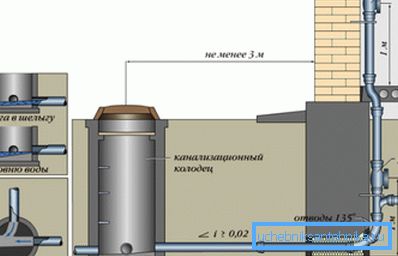

Instalarea coloanei
În casă, robinetul principal este amenajat în funcție de proiect. Primul pas este marcarea, pentru care urmele de pe suprafața laterală sunt lăsate cu un creion sau marcator simplu în locul în care trece conducta. În cursul lucrărilor pregătitoare, este necesar să se indice suprafețele elementelor de fixare pe perete.
Riserele deschise sunt situate de obicei în colțurile instalațiilor sanitare, iar stâlpii închis - chiar în spatele toaletei, observând axa. Toate componentele sunt instalate strict vertical, astfel încât abaterea să nu depășească 2 mm pe metru liniar. În unele cazuri, perekidki și indents.
Ansamblul ieșirii de bază este realizat din partea inferioară. Conectarea fragmentelor se realizează cu ajutorul unor prize situate pe unul dintre capete.
Rezistența este asigurată de garniturile din cauciuc. În plus, o astfel de garnitură permite, într-o oarecare măsură, compensarea neconcordanței articulațiilor.

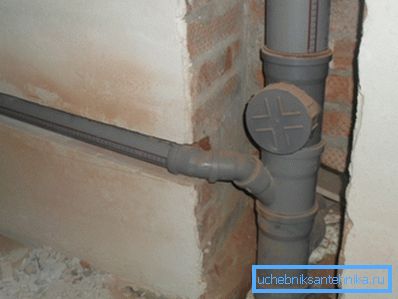

Pentru curățare, sunt instalate revizii speciale, care trebuie amplasate la o distanță de 1 m de podea până la partea centrală a orificiului. În același timp, este necesar să se retragă din partea aparatului sanitar conectat cel puțin 15 cm pentru a permite curățarea ascensorului atunci când este înfundat.
Conectarea și securizarea liniilor de deconectare
Asamblarea țevilor se face cu ajutorul unor elemente speciale - fitinguri. Cu ajutorul lor, puteți face sistemul de ramificare, se transformă, precum și efectuați tranziția la un diametru diferit. Procesul de fixare este posibil prin utilizarea unui cuplaj de canalizare, care permite conectarea a doi arbori.
Fixarea liniilor de retragere se efectuează cu cleme speciale care sunt atașate la un plan vertical sau orizontal. În acest caz, conductele trebuie amplasate cu o pantă de 2 cm pe metru liniar, altfel nu va fi posibil să se organizeze un flux de înaltă calitate.

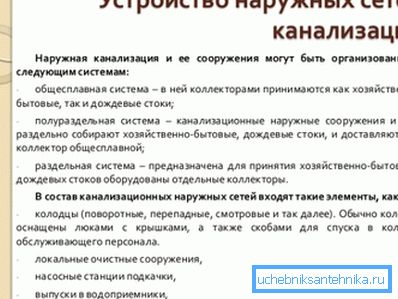

Partea exterioară
Cel mai adesea, schema se bazează pe un dispozitiv de canalizare din inele de beton cu prezența unei instalații de tratare a apelor reziduale. De regulă, astfel de sisteme sunt gravitative și, prin urmare, nu conțin stații de paging. În plus, vor fi luate în considerare toate elementele rețelei externe, permițând realizarea unei funcționări sigure a comunicării.
Se absoarbe bine
Această structură hidraulică este o gaură de scurgere, la baza căreia se plasează un strat de nisip și piatră zdrobită pentru tratarea suplimentară a apelor reziduale. Designul este realizat folosind inele din beton armat stivuite unul peste altul. Articulațiile dintre segmente sunt sigilate cu mortar de ciment-nisip.
Stație de tratare
Se instalează în imediata apropiere a puțului de absorbție, deoarece după trecerea prin rezervorul septic, scurgerile trebuie evacuate în sol. Sistemul în sine este amplasat în pământ și este curățat aproximativ o dată pe an. Pentru montaj este pregătit șanțul de dimensiuni corespunzătoare.
Sistemul de conducte
Este posibilă furnizarea de canalizare la punctul final de destinație numai cu ajutorul conductelor care au fost recent realizate din țevi din PVC de culoare portocalie. Astfel de elemente au o structură multistrat și, prin urmare, sunt capabile să reziste la presiunea solului.
Mai jos este un ghid cu privire la modul de conectare a elementelor cu prezența unui soclu.
- La etapa preliminară, ambele capete ale țevii sunt curățate temeinic de diverse resturi. Numai în absența murdăriei și a prafului este posibilă asigurarea îmbinării calitative a celor două componente.
- Inelul de cauciuc de dimensiuni adecvate, care joacă rolul de etanșare, este introdus direct în mufă. Cu ajutorul său va fi posibil să se obțină o etanșeitate maximă a cusăturii.
- Un strat subțire de silicon este aplicat pe suprafața capătului neted pentru a îmbunătăți rezistența la apă a articulației. Lubrifierea trebuie distribuită uniform pe suprafață.
- Elementul este introdus în soclu până se oprește, după care semnul este plasat cu un creion pentru referință. Apoi, țeavă este scos, astfel încât linia de aproximativ 1 cm este conservată de linie.
Atenție! Dacă dintr-un anumit motiv nu a existat un compus de silicon în apropiere, atunci puteți folosi săpun lichid. Cu toate acestea, calitatea conexiunii în acest caz va fi mai puțin fiabilă.
Ca o concluzie
Atunci când se formează schema de canalizare a unei case particulare, nu trebuie să uităm de crearea ventilației, altfel un miros furios va fi întotdeauna prezent în încăperi cu aparatură sanitară instalată. De obicei, capota este instalată direct pe coloană, în timp ce înălțimea canalului de scurgere ar trebui să depășească creasta acoperișului cu 50-100 cm.
Restul detaliilor despre subiect se află în videoclipul din acest articol.
