Rețele de canalizare exterioare: cerințe de reglementare și

Cum functioneaza sistemul de deseuri in afara casei? Ce materiale sunt folosite pentru construcția sa? Există coduri de construcție pentru rețelele de canalizare externe? Să încercăm să ne dăm seama.

Dispozitiv: cam complicat

În primul rând, să aflăm cum funcționează totul.

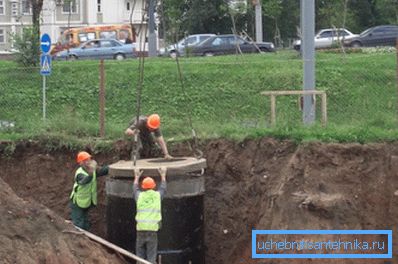

După ce părăsesc sistemul de canalizare la domiciliu, efluenții lichizi intră în puț. O schemă tipică de conectare a pereților găurii cu eliberarea este extrem de simplă: țevile trec printr-o gaură în inelul din beton armat; intrarea este sigilată cu un mortar de ciment-nisip.

Partea inferioară a puțului este o tavă de beton care direcționează scurgerile către conducta de legătură dintre puțuri. De regulă, numărul de puțuri corespunde numărului de intrări ale unui bloc de apartamente. Direcția de deplasare a apei reziduale este selectată ținând cont de relieful pe teren.

Căpitanul Obviousness sugerează că: în absența unei pante sau a nevoii de a forța canalele de scurgere să se deplaseze în direcția altitudinii terenului, mișcarea canalelor de scurgere poate fi realizată prin variația adâncimii puturilor. În plus, în unele cazuri, siturile de canalizare sunt presate; Pompele fecale sunt responsabile pentru recuperarea canalizării.

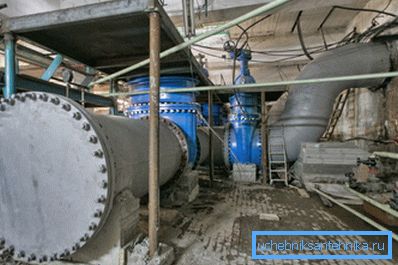

Odată ce fluxurile de canalizare se îmbină, diametrul țevilor care leagă sondele crește. Toate deversările unui district sau a mai multor districte ale orașului sunt combinate într-un colector - cea mai mare conductă, care transportă conținutul către stația de tratare. Acolo, apele uzate sunt filtrate, dezinfectate și deversate în relief sau în orice corp de apă local.

Ce materiale sunt folosite în construcția de diverse instalații de canalizare?

• Materialul tradițional pentru pereții fântânilor - caramida ceramică roșie - cu aproximativ o jumătate de secol în urmă, inelele din beton armat au fost înlocuite; acum acestea sunt înlocuite treptat cu puțuri de polietilenă și polipropilenă.
• Țevile sunt fabricate din fontă și materiale plastice - polietilenă, polipropilenă și clorură de polivinil. Cimentul azbest, ceramica și betonul armat sunt mai puțin utilizate.
• Armăturile din beton armat și ceramică sunt utilizate pentru construcția colectoarelor. Pe lângă acestea, în multe orașe se găsesc colectoare cu arcuri de cărămidă și structuri monolite din beton armat.

Cerințe de reglementare

Trebuie să studiem două documente care au legătură directă cu subiectele de interes pentru noi.

1. SNiP pe rețelele externe de alimentare cu apă și canalizare are numărul 3.05.04-85 și a fost pus în funcțiune în 1986.
2. În plus, amplasarea rețelelor de canalizare exterioare este reglementată de un set de reguli SP 32.13330.2012. Este declarat ca o versiune actualizată a SNiP 2.04.03-85 eliberată simultan cu cea precedentă.

Să selectăm punctele cheie din text.

SNiP 3.05.04-85

Instalarea rețelelor externe de alimentare cu apă și canalizare cu ajutorul conductelor în formă de clopot pe teren cu panta se realizează cu orientarea lor în sus pe panta soclului.

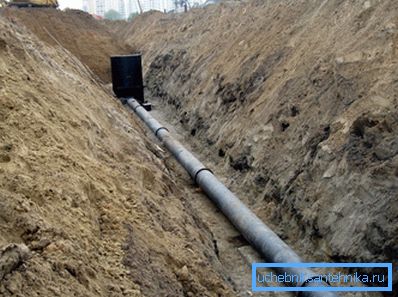

Rigiditatea secțiunii de canalizare dintre puțuri este verificată cu o oglindă pentru clearance. Toleranța orizontală nu depășește un sfert din diametru sau nu depășește 5 cm pe fiecare parte; abaterile verticale nu sunt permise. Inspectarea fiecărei secțiuni se efectuează de două ori - înainte și după umplerea conductei.

Abaterea vârfului conductei de canalizare din poziția de proiectare nu poate depăși 30 de milimetri, indiferent de lungimea șantierului.

Racordurile pentru țevi sunt centrate în momentul poziționării, astfel încât lățimea spațiului liber este constantă.

În timpul întreruperilor de așezare, capetele țevilor sunt îndoite.

Racordurile cu garnituri de etanșare nu pot fi îmbinate înghețate.

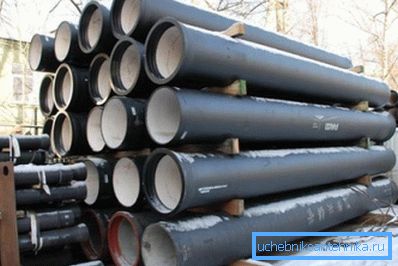

Conducte din fontă

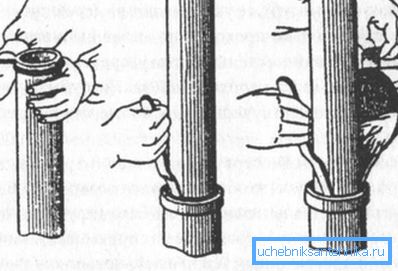

Conexiunile flanșei tubului de fontă sunt etanșate cu un cabol (cânepă tapițată sau bituminoasă). Este de dorit protejarea sigiliului cu un blocaj de ciment de azbest. În plus, sunt permise etanșanți și garnituri de cauciuc.

Adâncimea de încorporare a soclului este reglementată de document.

Conducte de azbest

Mărimea spațiului dintre capetele țevilor unite este:

• Cu un diametru de până la 300 mm - 5 mm.
• Cu un diametru de peste 300 mm - 10 mm.

Înainte de conectarea cuplajului conductei de canalizare trebuie să se facă o marcaj care să indice poziția inițială și de lucru a cuplajului.

Îmbinările secțiunii de azbest-ciment cu oțelul de fontă sunt realizate cu ajutorul unor fitinguri din fontă.

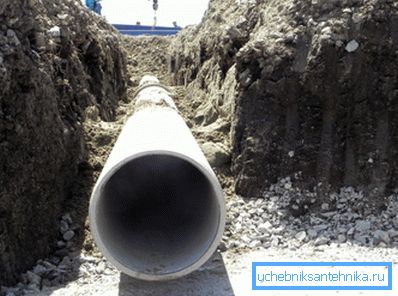

Conducte din beton și beton armat

Ele sunt folosite în principal pentru canalele de canalizare.

Dimensiunea decalajului dintre fața frontală și suprafața de împingere a racordului la priză este:

• Pentru canalizarea cu un diametru de până la un metru - 12-15 mm, peste un metru - 18-22.
• Pentru canalizarea liberă cu un diametru de 700 mm - 8-12 mm, peste 700 mm - 18-22.
• Pentru îmbinări cu îmbinări - până la 25 mm, indiferent de diametru.
• Metodele de etanșare a îmbinărilor sunt similare cu cele descrise pentru conductele din fontă - cu un singur amendament: se recomandă utilizarea numai a materialelor de etanșare polisulfură. Adâncimea încorporării este reglementată și în acest caz:

Rețineți: pentru conductele de scurgere, priza poate fi sigilată complet cu ciment B7.5. Când pregătiți soluția cu propriile mâini, se iau 5,24 părți de nisip pentru 1 parte de ciment.

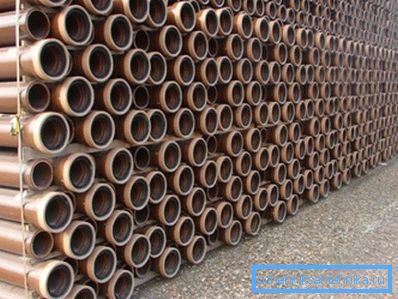

ceramică

Distanța dintre capete cu un diametru de până la 300 mm este de 5-7 mm, cu diametre mari - 8-10.

Sigilarea prizelor poate fi folosită:

• Deja suntem familiarizați cu un cabol cu ​​dispozitiv de blocare din mortar de ciment clasa B7.5.
• Mastic de asfalt (la temperaturi de efluenți mai mici de 40 ° C).
• Polimeri de polisulfură.

Instrucțiuni pentru selectarea adâncimii sigiliului sunt prezente aici:

materiale plastice

În ultimii ani, sistemele de canalizare din plastic au forțat substanțial soluții concurente pentru a face loc. Principalul motiv pentru popularitatea sa este prețul: să spunem că țevile din PVC sunt mai ieftine decât fonta de 3-5 ori.

Instrucțiunile de instalare din SNiP se referă la țevi din polietilenă și clorură de polivinil.

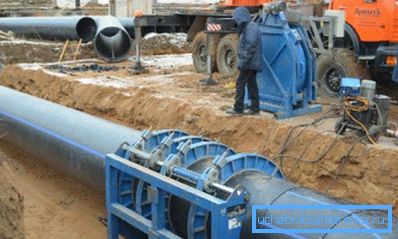

• Racordurile conductelor de polietilenă sunt realizate prin metoda de prindere sau priză de sudură a contactului. În același timp, diferite tipuri de polietilenă (HDPE și LDPE) nu pot fi interconectate.

• Construirea rețelelor externe de alimentare cu apă și canalizare utilizând țevi și fitinguri din polietilenă poate fi efectuată la temperaturi de cel puțin + 10 ° C. În timpul frigului, sudarea este efectuată într-o încăpere încălzită (de exemplu într-un cort mobil cu pistol de căldură diesel).
• Locul de sudură trebuie protejat de praf și de contactul cu zăpada sau ploaia.
• Conducte din PVC conectate prin lipire sau prin garnituri de cauciuc. Pentru lipirea lipiciului gipk-127 utilizat. Locul de lipire nu trebuie supus la stres mecanic timp de 15 minute; încercările hidraulice se efectuează nu mai devreme de o zi.

Un punct important: temperatura la care este realizată legarea este, de asemenea, limitată. Ar trebui să fie +5 - +35 grade.

test

Cum se testeaza retelele de apa si canalizare in exterior?

Conductele de presiune sunt testate hidraulic prin pomparea apei. Cu toate acestea, în cazul în care există dificultăți tehnice la prezentarea acesteia, unele conducte pot fi testate pe calea aerului.

În ce cazuri sunt permise testele pneumatice?

• Cu o presiune de lucru de azbest-ciment, beton armat și conducte de fontă până la 5 atmosfere.

• Cu o presiune de lucru a conductelor de oțel subterane de până la 16 atmosfere, deasupra solului - până la 3. Cu toate acestea, instalarea de canalizare cu țevi de oțel este cea mai rară excepție.

Referință: o suprapresiune de 1 atmosferă (1 kg / cm2) ridică coloana de apă la o înălțime de 10 metri. Astfel, aerul poate fi testat cu canalizare cu o diferență de înălțime de până la 50 de metri.

Testele sunt efectuate în două etape:

1. După îmbinarea tuturor îmbinărilor și umplerea parțială cu sol (până la jumătate din diametrul vertical). În acest sens trebuie să fie disponibile pentru inspecție.

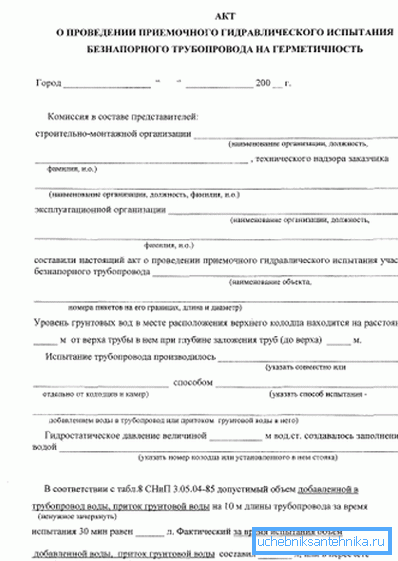

2. Dupa umplerea finala, se efectueaza un test repetat - deja in prezenta clientului si a reprezentantilor organizatiei de operare.

Ce se întâmplă cu conductele fără presiune, care includ în special canalizare?

Dacă pentru a simplifica formulările prezentate în document, testul de scurgere poate fi efectuat în două moduri:

1. La niveluri scăzute ale apelor subterane (în soluri uscate) conducta este umplută cu apă. Nivelul său nu trebuie să scadă în timpul testului.
2. Atunci când apelor subterane ridicate, dimpotrivă, lipsa apei în țevi va indica stresul.

După cum sa convenit cu clientul, testarea conductei poate fi selectivă.

SP 32.13330.2012

Ce cerințe trebuie să corespundă rețelei de canalizare exterioare conform SP 32.13330.2012?

Atunci când se proiectează un sistem de canalizare, trebuie avută în vedere posibilitatea folosirii efluenților tratați pentru aprovizionarea cu apă a producției și irigarea terenurilor agricole sau peisajului.

Atunci când se conectează la rețeaua de canalizare a întreprinderilor din afara teritoriului lor, sunt construite sondele de control.

În unele cazuri, este necesar să se prevadă instalarea unui contor de deșeuri:

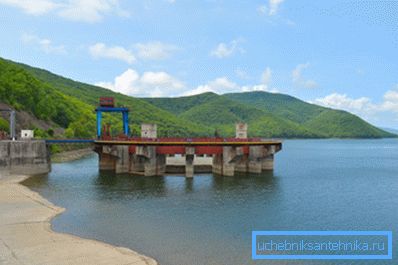

• Dacă întreprinderea nu are alimentare centralizată cu apă sau este alimentată cu apă din mai multe surse;

• Dacă procesul de producție implică un dezechilibru între consumul de apă și descărcarea a mai mult de cinci procente.

Este permisă combinarea scurgerilor mai multor întreprinderi, dar numai după trecerea puțurilor de control.

Gradul de tratare a apelor reziduale este reglementat de serviciile municipale. În caz de neconformitate a apelor reziduale cu aceste cerințe, activitatea de tratare preliminară este atribuită întreprinderii.

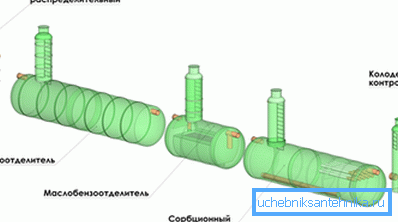

Scurgerile din unele teritorii nu pot fi evacuate în canalele de scurgere fără furtunuri prealabile.

Lista cuprinde:

• Zonele industriale ale întreprinderilor;
• carpool;
• Stații de benzină;
• Site-uri de construcții;
• Stații de autobuz și parcări;
• Centre comerciale;
• Depozite.

Pentru a asigura buna funcționare a documentului de epurare se recomandă o serie de măsuri:

1. Dublarea surselor de energie în zonele de presiune. Ca sursă de rezervă pot fi utilizate ca o centrală autonomă sau o baterie.
2. Duplicarea comunicațiilor și a dispozitivelor de linii de by-pass pentru a rezolva problema de descărcări salvo.
3. Tancurile de rezervă ale dispozitivului sunt din nou umplute cu descărcare de salvare și pompate mai târziu în modul normal.
4. Secționarea canalelor cu posibilitatea de dezafectare secțională pentru reparații sau întreținere.

Cele mai mici diametre ale țevilor pentru drenajul gravitațional sunt determinate de obiectul întreținut:

concluzie

Sperăm că informațiile și referințele de reglementare vor fi utile cititorului. Ca de obicei, materiale suplimentare pe canalele de apă exterioare pot fi găsite în videoclipul din acest articol. Mult noroc!
