Canalizare interioară - ghid de instalare detaliat

Nu este o sarcină atât de ușoară de a organiza corect sistemul de îndepărtare a scurgerilor de la o casă, așa cum se poate părea la prima vedere. Canalizare interioară în conformitate cu SNiP trebuie să îndeplinească cerințele de masă și să ia în considerare mai multe standarde simultan. Cu toate acestea, respectarea indicațiilor din acest ghid vă va ajuta să evitați greșelile.

Cerințe de reglementare pentru instalațiile de canalizare menajere

GOST pentru rețelele de alimentare cu apă și canalizare internă conțin cerințele de bază pentru construirea și funcționarea sistemelor de alimentare cu apă și canalizare.

Deja în acest stadiu este posibil să se împotmolească mult timp în analiza literaturii, deoarece menționarea sistemului de canalizare și alimentare cu apă se găsește în mai multe documente simultan:

• SNiP 2.04.01-85 * - poate fi considerat documentul principal din întreaga listă. Conține datele de bază necesare pentru instalare;
• SNiP 2.01.09-85 - utilizat în principal în proiectarea aprovizionării cu apă;
• SNiP 2.04.03-85 - atenția se concentrează pe calculul hidraulic al elementelor rețelei de drenaj. Ea are valoare pentru organizațiile specializate, dar atunci când se dă numai canalizare în casă, este greu de folosit;
• SNiP 2.04.07-86 * - reglementează metodele de încălzire a apei pentru un sistem centralizat de alimentare cu apă caldă, conține, de asemenea, instrucțiuni pentru tratarea suplimentară a apei;
• SNiP 3.05.01-85 - de aici puteți afla doar regulile de plasare a dispozitivelor sanitare în înălțime;
• GOST 2874-82 * - prevede cerințe privind calitatea apei.

Este de remarcat, de asemenea, SNiP 3.05.04-85 *, dar în mare măsură duplică SNiP pe rețelele interne: canalizare din 1985.

Pe baza analizei acestor standarde, este posibilă formularea cerințelor generale pe care trebuie să le îndeplinească sistemul de canalizare într-o casă:

• apa uzată trebuie evacuată numai prin conducte închise sub influența gravitației;
• conectarea tuturor instalațiilor sanitare cu conducta trebuie efectuată prin capcană de apă a sistemului de canalizare;

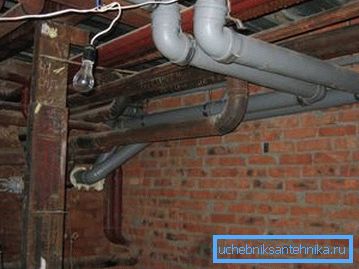

• în ceea ce privește plasarea, se permite utilizarea metodei deschise de țeavă în subsoluri și în camerele de demisol. În alte cazuri, se utilizează o metodă ascunsă (pentru finisarea pereților, în mine, cutii speciale etc.);

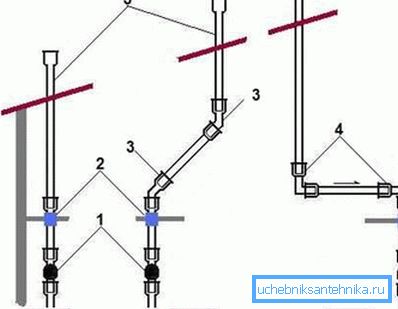

• de asemenea, GOST pentru rețelele de alimentare cu apă și canalizare internă necesită ventilarea sistemului de canalizare. Ventilarea se face prin șanțuri și se afișează pe acoperiș, altitudinea minimă deasupra nivelului acoperișului fiind de 0,3 m;

• conectarea elementelor individuale ale conductei este realizată sub formă de clopoțel folosind sigilii.

Polipropilenă sau PVC?

Recent, plasticul a venit să înlocuiască țevile uzuale din oțel sau fontă, în plus față de greutatea redusă, o astfel de conductă încă nu rugină și are o durabilitate de invidiat. Alegerea este cel mai adesea între țevi din polipropilenă și țevi din PVC.

Țevile de polipropilenă au o sensibilitate mai mare la temperatură, din acest motiv este necesar să se utilizeze duze compensatoare pentru a elimina modificările dimensionale. Puterea lor scade odată cu creșterea temperaturii efluentului.

Țevile din PVC nu prezintă astfel de dezavantaje. Puteți plânge numai că acest material nu tolerează expunerea pe termen lung la temperaturi ridicate și nu este la fel de plastic ca polipropilena.

În general, țevile din PVC sunt cele mai des folosite pentru sistemul de canalizare internă. Polipropilena poate fi utilizată în anumite zone.

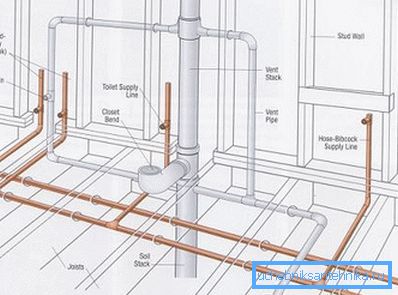

Planificarea apelor uzate menajere

Planificarea este necesară nu numai pentru că puteți compara mai multe opțiuni pentru canalizarea și apoi alegeți cea mai simplă. În acest stadiu, lungimea conductei necesare și fitingurile necesare pentru canalizarea internă sunt, de asemenea, determinate.

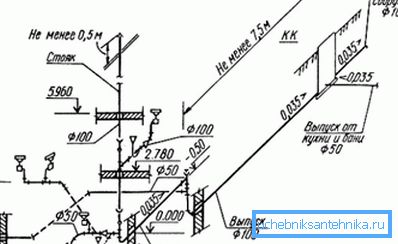

Un sistem simplu de canalizare poate fi proiectat rapid pe o foaie de hârtie graf.

Instrucțiunea din acest stadiu arată astfel:

• scara de origine scara / plan;
• determină amplasarea dispozitivelor sanitare în plan;

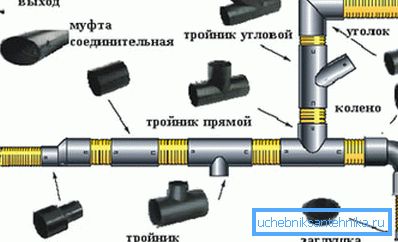

• diagrama arată conducta, precum și elementele de design necesare sunt prezentate sub formă de simboluri (teuri, adaptoare, coturi etc.);
• trebuie să vă reamintim că ventilarea canalului de canalizare este afișată pe acoperișul casei, aceasta este luată în considerare la calcularea lungimii totale a conductei.

Secvența de acțiuni propusă trebuie repetată pentru fiecare etaj. Atunci când se calculează numărul necesar de elemente formate, este necesar să se țină seama de regulile generale de realizare a lucrărilor și de cerințele privind sistemul de canalizare internă.

Reguli generale pentru instalarea de canalizare menajeră

Alimentarea cu apă și canalizarea internă în conformitate cu SNiP ar trebui aranjate în conformitate cu următoarele reguli:

• Ca regulă, conductele cu un diametru de 110 sau chiar 150 mm sunt utilizate pentru apele uzate interne, o excepție poate fi considerată o secțiune a conductei, de exemplu, din instalațiile sanitare din bucătărie;
• diametrul minim recomandat pentru platformă este de 110 mm;

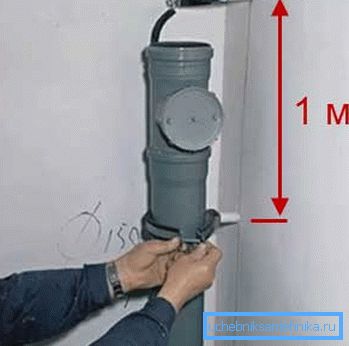

• nu uitați de cleme. Clema trebuie să se afle sub fiecare conexiune a elementelor conductei, distanța maximă dintre cleme fiind de 0,4 m. La instalarea platformei, clemele sunt instalate după 1 m;
• numărul de capcane este egal cu numărul de instalații sanitare;

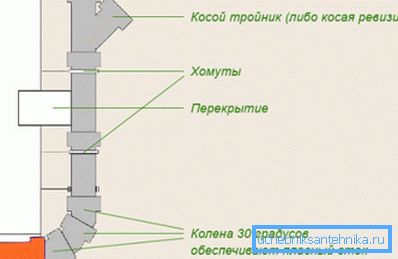

• numărul de colțuri trebuie să fie minim, este de dorit să se asigure o racordare lină a secțiunilor conductei, pentru asta puteți, de exemplu, în loc să vă conectați la un unghi de 90? este permisă utilizarea a 3 genunchi de 30?

• după fiecare rotire este aranjată o revizuire - o tee obișnuită cu un capac de deschidere;

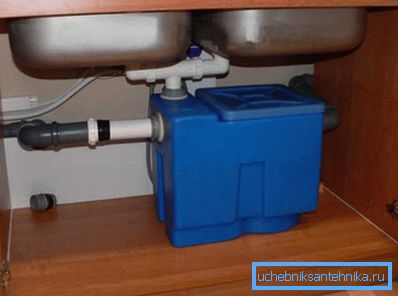

• capcană de nisip pentru canalizare menajeră - nu este un element necesar. Cu toate acestea, capcane de nisip cu volum mic (nu mai mult de 0,1 m³) poate fi instalat sub chiuvetă. Acest lucru reduce riscul de contaminare a apelor reziduale.

Fiți atenți! Panta țevilor orizontale ale sistemului de canalizare internă poate fi mărită la 3-4 cm cu 1 m. Datorită debitului crescut, blocarea țevilor poate fi evitată.

Regulile enumerate pot fi considerate universal.

Dispozitiv de canalizare internă

În general, instalarea sistemului de canalizare începe de la rezervorul septic și de la echipamentul sanitar. Instalarea de canalizare internă se realizează adesea în direcția de la țevile de evacuare până la armăturile de instalații sanitare.

Lucrările se desfășoară în 3 etape:

• instalarea platformei;
• proiectarea podelei;
• conectarea la echipamente sanitare, instalarea de trapikov în duș, etc.

Instalație verticală de ridicare

În momentul în care începe instalarea sistemului de canalizare internă, lucrările principale de construcție trebuie finalizate. În ceea ce privește clădirile cu mai multe etaje, trebuie să se pregătească deschideri în plafoane, în plus, trebuie să se cunoască nivelul podelei finisate.

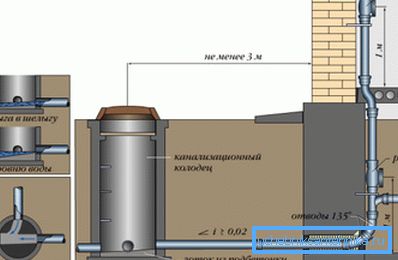

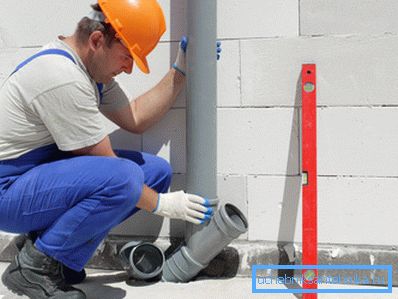

Prin ea însăși, rampa este ușor de instalat - trebuie doar să conectați secțiunile conductelor împreună și să instalați teuri în locurile potrivite. Se recomandă, de asemenea, instalarea tijelor oblice revizuite pe fiecare etaj și în subsol. Datorită acestora, canalizarea poate fi curățată cu mâna.

Se recomandă montarea clemelor astfel încât inelul să fie direct sub extensia soclului. Datorită acestui fapt, conductele nu numai că nu se vor abate orizontal, ci și nu se vor deplasa vertical.

În forma deschisă în case private, răsăriturile nu sunt aproape niciodată lăsate. Acestea pot fi deghizate, de exemplu, folosind o mică partiție de plăci din ghips. După aceasta, puteți începe să așezați conducta orizontală pe podea.

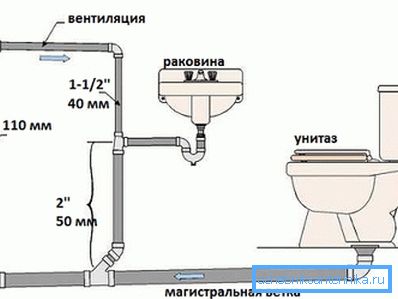

Racordarea dispozitivelor sanitare cu o răscruce

În principiu, țevile pot fi așezate în ambele direcții (de la șine până la elementul sanitar sau invers). În acest stadiu este deosebit de important să se observe panta conductei.

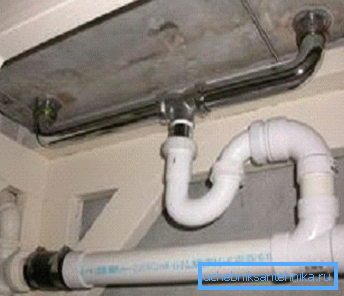

Fiți atenți! Atunci când se instalează dintr-un dispozitiv sanitar într-o conductă de aspirație, trebuie mai întâi să se conecteze blocarea hidraulică sub forma unei țevi în formă de S. Datorită podului de apă, un miros neplăcut de la canalizare nu va intra în cameră, iar costul unei astfel de construcții este scăzut.

Aceasta este urmată de o secțiune orizontală a conductei până la capăt. Pentru a asigura înclinația necesară a țevii, este permisă plasarea garniturilor sub țeavă dacă nu este fixată cu cleme. Distanța dintre garnituri nu trebuie să depășească 1 m.

Ce ar trebui să caut atunci când aparatul de canalizare

Lucrurile mici, ca întotdeauna, joacă un rol semnificativ.

O atenție deosebită trebuie acordată acestor operațiuni:

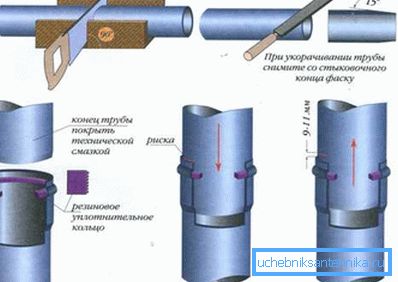

• tăierea țevilor. Când lucrarea este făcută manual, este cel mai adesea folosit fie un ferăstrău sau un șir. Înainte de montarea clopotului, trebuie să scoateți burții cu un cuțit obișnuit și să scoateți șanțul de la marginea țevii;

• toate conexiunile trebuie sigilate, pentru care suprafețele țevilor sunt etanșate cu un material de etanșare înainte de conectare;

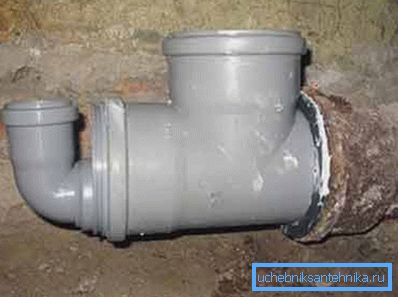

• Puteți conecta țevi din plastic, de exemplu, cu fontă. În acest caz, se utilizează o manșetă din cauciuc. Mai întâi, este lipită cu un material de etanșare pe suprafața interioară a țevii și apoi se introduce o conductă din plastic;

• atunci când se montează conducte prin pardoseli din beton, se recomandă o diametru mai mare decât o țeavă. Apoi, o conductă este pusă prin acest canal și izolată.

Rezumând

În fiecare casă este necesar să se rezolve problema drenajului. În cazul în care casa este planificată numai canalizare internă - țevi PVC va fi o alegere excelentă. Datorită performanțelor ridicate, în primul rând a durabilității, acestea au devenit deosebit de populare în ultimii ani. În ceea ce privește tehnologia dispozitivelor de canalizare, atunci, în ciuda abundenței cerințelor de reglementare, toată lumea va fi capabilă să facă față acestei sarcini.

Videoclipul din acest articol se concentrează pe partea tehnică a problemei.
