Canalizare și instalații sanitare: cum să proiectați și să

Nicio locuință nu poate oferi nivelul necesar de confort fără prezența unor rețele de inginerie moderne în ea. Și dacă apartamentele sunt adesea echipate cu sistemele necesare, atunci într-o casă privată, această problemă este rezolvată de fiecare individ. Instalarea sistemelor de alimentare cu apă și canalizare necesită o atenție specială, deoarece starea de sănătate a locuitorilor depinde în mod direct de aceste sisteme.

Soiurile sistemelor de alimentare cu apă și canalizare

Un sistem de alimentare cu apă este un sistem special conceput și proiectat, al cărui scop principal este de a asigura alimentarea neîntreruptă cu apă a diverșilor consumatori într-o clădire rezidențială sau administrativă. Pur și simplu, este o conductă cu diferite elemente suplimentare (pompe, filtre, rezervoare și așa mai departe) care furnizează apă de calitate dorită de la punctul de admisie a apei la baie și bucătărie (a se vedea și articolul Canalizare locală: modalități de implementare cu succes).

În ceea ce privește sistemul de canalizare, sarcina sa este opusul. Este necesar pentru îndepărtarea apelor reziduale, acumularea lor în rezervoare speciale și, în unele cazuri, tratamente.

Există reguli și reglementări speciale pentru funcționarea tehnică a instalațiilor sanitare și sanitare. Caracteristicile acestor rețele de inginerie trebuie să le respecte pe deplin.

Alimentarea cu apă și canalizarea conform SNiP sunt de două tipuri principale:

• centralizat - aprovizionarea cu apă și eliminarea apelor uzate are loc prin intermediul rețelelor existente de decontare;
• autonom - admisia de apă și eliminarea deșeurilor se efectuează folosind echipamente instalate individual.

Prima opțiune este preferabilă în primul rând deoarece costul proiectării și instalării tuturor sistemelor va fi mult mai mic decât atunci când vă construiți propriile rețele. În acest caz, instalarea rețelei de alimentare cu apă și canalizare va consta doar în montarea conductelor interne și conectarea lor la comunicațiile de oraș.

Toate acestea sunt ușor de făcut cu propriile mâini. Este necesar doar obținerea permisiunii corespunzătoare a utilităților.

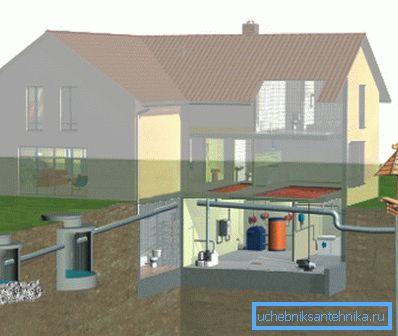

Dar departe de toate satele și orașele există o rețea centralizată de canalizare și alimentare cu apă. Prin urmare, trebuie să proiectăm și să construim propriile sisteme, luând apă dintr-un puț sau dintr-un puț și scurgerile de filtrare utilizând un rezervor septic sau o stație de tratare biologică.

Normele de funcționare a rețelelor de apă și canalizare prevăd împărțirea lor în două grupe mari.

Criteriul de clasificare este o metodă de transport a unui lichid:

1. Gravity. În acest caz, apa curge prin conducte sub acțiunea gravitației. Toate elementele trebuie să fie într-un anumit unghi.
2. Cap de presiune Se utilizează atunci când nu există posibilitatea de a proiecta și construi un sistem cu flux liber (de exemplu, în zone cu teren dificil). În acest caz, este necesar să folosiți pompe care pompează apă.

Fiți atenți! Sistemul de presiune poate funcționa numai în prezența electricității. Prin urmare, ar trebui să se acorde atenție asigurării funcționării neîntrerupte a acestei rețele. Este posibil să aveți nevoie să cumpărați și să instalați un generator electric care să asigure locuința pentru electricitate în timpul accidentelor.

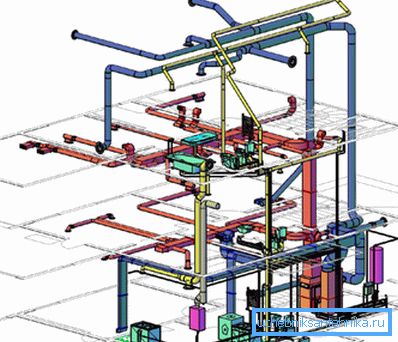

Proiectarea sistemului de alimentare cu apă și canalizare

Această etapă de lucru este aproape mai importantă decât construcția însăși. Cel mai bine este să solicitați ajutor în organizații speciale sau la specialiști cu competențe și calificări relevante.

Puteți întreprinde această afacere numai dacă intenționați să construiți o schemă simplă pentru întreținerea unei case de țară. În caz contrar, este posibil să întâmpinați multe probleme care vor trebui cheltuite într-o cantitate mare de timp și bani. Uneori trebuie să porniți întregul proces cu o ardezie curată.

Mai întâi trebuie să decideți numărul și locația punctelor de admisie a apei de la sistemul de alimentare cu apă. Cea mai simplă opțiune este atunci când bucătăria și baie sunt situate în camere adiacente. În acest caz, puteți utiliza un singur canal de canalizare.

Un caz mai complicat este o casă cu două etaje sau trei etaje, fiecare dintre ele având și o toaletă sau o baie. Va fi necesar să utilizați mai multe șanțuri și, probabil, aceleași puțuri cumulative sau rezervoare septice.

În plus, este necesar să se efectueze alte calcule:

• alegeți o sursă de aport de apă - poate fi un puț, un puț individual sau doar un rezervor deschis (lac, râu);
• pentru a stabili nivelul apariției apelor subterane - pot fi necesare lucrări de cercetare geologică a solului (de asemenea, va fi de folos și ingineria existentă și desenul topologic al terenului);
• determinarea necesității de apă potabilă - se calculează în ziua și depinde de numărul de persoane (acest lucru este necesar pentru a selecta echipamentele cu capacitatea necesară);
• selectați tipul de instalație de tratare a apelor reziduale sau rezervor care va fi instalat pe site.

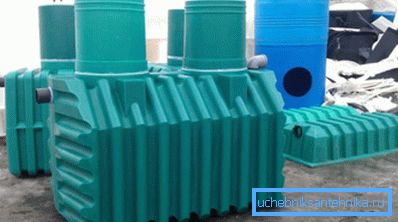

Sfat! Ca o ultimă soluție, se recomandă achiziționarea de structuri gata vândute în magazinele de hardware. Sunt disponibile rezervoare de stocare din plastic, rezervoare septice gata și stații de tratare biologică.

Instalare de retele ingineresti

Construcția aprovizionării cu apă și a canalizării pe amplasament poate fi inițiată numai după crearea proiectului.

Ar trebui să conțină:

• locuri de instalare a diferitelor elemente, piese și accesorii fasonate;
• dimensiunile anumitor elemente.

Pentru a facilita citirea documentației dezvoltate, ar trebui să utilizați simbolurile convenționale ale instalațiilor sanitare și sanitare. Apoi pentru lucrare nu vor fi necesare instrucțiuni suplimentare.

În caz contrar, există pericolul de a utiliza țevi cu diametru mai mic, alte supape de oprire și așa mai departe. Iar distanța greșită dintre alimentarea cu apă și canalizarea poate duce chiar la poluarea apei în puț sau bine.

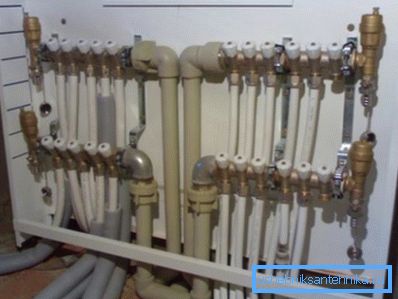

Producerea conductelor interne

Construcția de instalații sanitare și de canalizare în interiorul casei începe după construirea structurii de cadru, precum și aranjarea acoperișului.

Listați principalele nuanțe ale acestui proces:

• diametrul conductelor de apă utilizate este calculat pe baza numărului de puncte de admisie a apei din casă;
• Înainte de a intra în conductă, este recomandabil să instalați o supapă de închidere departamentală, apoi un echipament de contabilitate și numai după ea - o macara de casă;

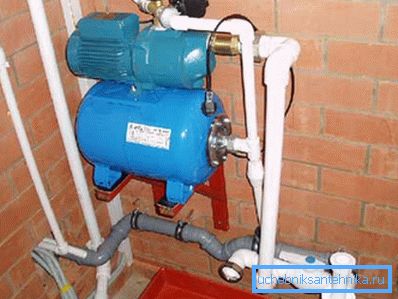

• toate elementele principale ale sistemelor de canalizare și drenare (pompe, filtre, contoare, supape de oprire etc.) sunt instalate în subsol;
• Este recomandabil să se asigure instalarea a trei pompe: primele două furnizează apă la sarcină minimă și maximă, a treia - în situații de urgență;
• nu uitați să observați panta conductei prevăzută în proiect;
• distanța conductei de apă potabilă de la conducta de evacuare a canalului și alte conducte (gaz, încălzire) trebuie să fie de cel puțin 1,5 metri.

Sfat! Chiar dacă luați apă dintr-un puț sau fântână, se recomandă să nu se neglijeze instalarea aparatelor de măsurare a apei. Prin urmare, va fi mai ușor să țineți cont de costuri în termeni naturali și monetari. În plus, poate fi folosit, de exemplu, pentru a calcula cantitatea de apă necesară pentru a umple piscina, iazul artificial și așa mai departe.

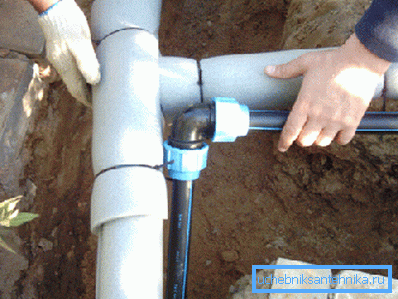

Garnitură de sistem externă

În ceea ce privește rețelele de inginerie, stabilite în aer liber, aici trebuie să acorde o atenție la astfel de momente:

1. Adâncimea șanțului de fixare a conductelor trebuie să depășească distanța pe care solul o îngheață în timpul iernii. Acest lucru va împiedica înghețarea apei și ruperea conductei.
2. La traversarea apei și a canalului, distanța dintre țevi trebuie să fie mai mare de 40 cm înălțime. În plus, o carcasă specială din oțel ar trebui să fie echipată pentru acest amplasament, protejând conductele pentru o distanță de 5 până la 10 metri (în funcție de natura solului).
3. Conductoarele de trecere trebuie să fie executate numai în unghi drept.
4. Distanța dintre conductele paralele pavate trebuie să fie de cel puțin 1,5 metri.

concluzie

Amintiți-vă că nu numai durata funcționării lor și absența accidentelor depind de respectarea corectă a tuturor cerințelor atunci când instalați rețelele de inginerie într-o casă privată (a se vedea și articolul Canalizare autonomă într-o casă privată: alegerea celei mai bune opțiuni).

Mai multe detalii despre dezvoltarea și proiectarea rețelelor de alimentare cu apă și canalizare pot fi găsite în videoclipul din acest articol.
