Rezervor de expansiune pentru încălzire: tipuri de

Pentru funcționarea normală a sistemului de încălzire nu sunt necesare numai cazanul de încălzire, conductele și radiatoarele. Un rol minor îl joacă echipamentul suplimentar: supape de aer, termostate, supape și așa mai departe. Panourile de expansiune pentru încălzire sunt, de asemenea, importante, datorită cărora presiunea necesară a fluidului este menținută în conducte și excesul de aer este îndepărtat. Despre motivul pentru care acest element al sistemului este necesar, cum să alegeți un model adecvat și să îl instalați singur, citiți mai departe.

Tipuri de echipamente

Alegerea acestei unități trebuie să înceapă cu luarea în considerare a modelelor existente de pe piață.

Tehnologiile moderne de amenajare a sistemelor de încălzire asigură că rezervorul de expansiune din sistemul de încălzire poate fi:

• tip deschis - este un rezervor nepresurizat, în cazul în care în orice moment puteți turna lichidul de răcire utilizat, dacă este necesar;
• tip închis (membrană) - rezervor ermetic împărțit printr-o partiție flexibilă: pe o parte a căreia există un lichid de răcire, pe de altă parte - aerul pompat sau gazul special.

deschis

Avantajele acestui tip de echipamente în ușurința instalării și întreținerii. Un rezervor de expansiune deschis pentru încălzire nu necesită aranjarea robinetelor, a unei membrane de separare și a unui capac ermetic care protejează interiorul de penetrarea aerului.

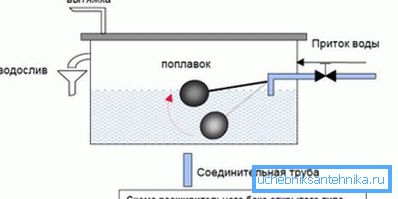

Compensarea pierderilor de lichid de răcire, inevitabilă în acest caz, este făcută în modul cel mai simplu posibil: trebuie să turnați apa până la nivelul dorit cu o găleată obișnuită. Deși multe modele au o intrare pentru conectarea instalațiilor sanitare.

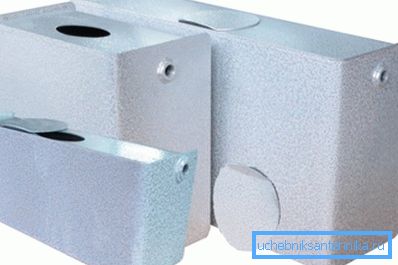

Forma capacității nu contează. Aceasta poate fi o cutie plată metalică sau un butoi, al cărui volum este suficient pentru a acoperi suportul de căldură deplasat prin încălzire.

În ciuda faptului că prețul unei astfel de soluții este minim, rezervorul de expansiune deschis al sistemului de încălzire are câteva neajunsuri semnificative:

• necesitatea monitorizării continue a nivelului apei din rezervor și completarea acestuia;

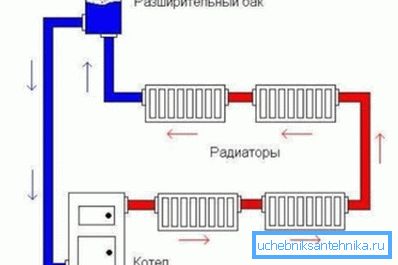

• Dificultăți în alegerea unui loc de instalare (instrucțiunile de instalare necesită plasarea acestuia în cel mai înalt punct, ceea ce este foarte dificil dacă casa nu are o cameră de mansardă);
• presiune scăzută a lichidului de răcire în radiatoare și conducte de încălzire;
• coroziune metalică - țevi, rezervoare, radiatoare și așa mai departe;
• nevoia de izolare - în unele cazuri, lichidul de răcire poate îngheța (mai ales dacă podul casei nu este izolat corespunzător).

Sfat! După examinarea dezavantajelor enumerate, întrebați-vă: aveți nevoie de un astfel de rezervor? În majoritatea cazurilor, este mai bine să cheltuiți mai mulți bani și să cumpărați o unitate mai avansată. Este ceva mai scump, dar beneficiile nu te vor face dezamăgiți în decizia luată.

sigilate

Aici vom lua în considerare mai detaliat rezervorul de expansiune cu membrană: poate nu este necesar pentru sistemul de încălzire de tip gravitațional (deși această afirmație este de asemenea discutabilă), dar rețeaua climatică cu circulație forțată a suportului de căldură necesită de obicei instalarea acestui echipament particular.

Rezervorul de expansiune închis al sistemului de încălzire poate fi de două tipuri:

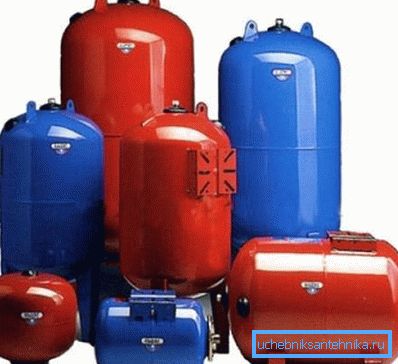

• cu diafragmă din cauciuc alimentar - asemenea unități sunt colorate albastru, costă mai puțin, dar mai puțin durabile și durabile (membrana poate rupe dacă presiunea din rezervorul de expansiune al sistemului de încălzire depășește un anumit nivel);
• cu diafragmă din cauciuc tehnic - acestea sunt produse mai bune, care sunt acoperite cu vopsea roșie (pentru a distinge modelele între ele).

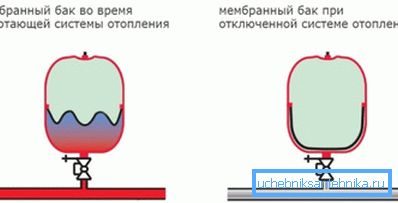

Principiul de funcționare a dispozitivelor este același și extrem de simplu: pe măsură ce crește temperatura, volumul lichidului de răcire crește, iar excesul său curge în rezervor, comprimând aerul din spatele membranei și mărindu-i presiunea. Pe măsură ce apa se răcește, se produce reversul.

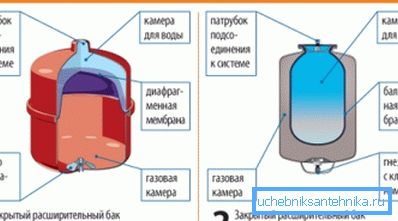

În funcție de metoda de fixare a membranei se disting:

• rezervoarele cu o despărțire elastică detașabilă - în caz de avarie poate fi înlocuită fără demontarea recipientului;
• rezervoare cu o membrană fixă ​​- în acest caz, va trebui să schimbați întregul rezervor, care totuși costă mult mai puțin decât versiunea anterioară.

Cisternele de expansiune pentru sistemele de încălzire echipate cu o flanșă (detașabilă) au mai multe avantaje:

• suporta o presiune maxima mai mare;
• pot fi montate atât vertical cât și orizontal;
• oferă posibilitatea de a înlocui rapid membrana în caz de rupere.

Sfat! Pentru a evita deteriorarea septului, se recomandă ca atunci când încălzirea să pornească, selectați modul minim de funcționare, apoi presiunea sistemului va crește încet. De asemenea, puteți instala o supapă cu un manometru prin care excesul de aer sau de apă este descărcat.

Sfaturi pentru alegere

Înainte de a alege un anumit tip de rezervor pentru instalare în sistemul de încălzire, vă recomandăm să vă familiarizați cu aspectele pozitive ale utilizării unui vas de expansiune etanș.

Este puțin probabil ca după aceea să aveți vreo îndoială:

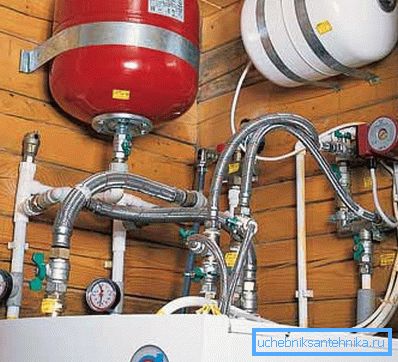

• nu este necesar să-l instalați în partea de sus a rețelei de încălzire, ceea ce face posibilă economisirea la cumpărarea și instalarea țevilor;
• un rezervor cu o membrană are o dimensiune mai mică decât un rezervor tip deschis;
• pierderea lichidului de răcire datorată evaporării este exclusă;
• pierderile de căldură care sunt inevitabile cu containerele deschise insuficient izolate sunt reduse la minimum;
• părțile metalice ale sistemului de încălzire sunt mai bine protejate de coroziune, deoarece un rezervor etanș previne intrarea aerului în conducte și radiatoare;
• prezența unui rezervor de expansiune închis vă permite să acționați încălzirea cu o presiune crescută a agentului de răcire.

Sfat! În plus față de caracteristicile de proiectare, atenție la numele fabricii de producție care a produs rezervorul de expansiune. Calitatea depinde direct de aceasta. Cele mai renumite produse ale companiei Reflex, Zilmet, Aquasystem, Cimm. Aceste rezervoare de expansiune pentru încălzire sunt bine stabilite în sistemele de încălzire gravitaționale și în rețelele cu organizarea forțată a circulației fluide.

Procesul de instalare

Selectarea unui rezervor de expansiune pentru încălzire și cumpărare este doar jumătate din bătălie. De asemenea, este important să instalați corespunzător echipamentul. Din aceasta depinde direct de eficiența muncii sale și de durabilitate.

Procedura de instalare este după cum urmează:

1. Asigurați-vă că temperatura ambiantă este mai mare de 0 grade Celsius. În caz contrar, munca trebuie amânată până la încălzire.
2. Înainte de finalizarea instalării, asigurați acces rapid la supapa de aer. Acest lucru vă va permite să ajustați rapid presiunea în partea superioară (gaz) a rezervorului și să împiedicați ruperea membranei.
3. După terminarea instalării, accesul la supape și supape de evacuare nu trebuie să fie obstrucționat de obiecte.
4. Rezervorul trebuie instalat astfel încât să nu se aplice nici o presiune pe suprafața sa externă. În special, asigurați-vă că conductele de încălzire nu ating pereții recipientului.
5. Este recomandabil să instalați o instalație suplimentară de reglare a presiunii lichidului. Aceasta va ajuta la eliminarea lichidului de răcire în exces, împiedicând astfel distrugerea rezervorului în caz de urgență.
6. Rezervorul trebuie montat pe un segment al conductei care alimentează lichidul de răcire deja răcit la cazanul de încălzire. Cu toate acestea, nu în apropierea intrării acestuia din urmă.

concluzie

Rezervorul de expansiune, în ciuda insignificării aparente, este un element important al sistemului de încălzire. Tocmai aceasta împiedică distrugerea sa ca urmare a unei creșteri a presiunii și împiedică formarea dopurilor de aer, care reduc eficiența muncii. Pentru mai multe informații despre alte elemente necesare ale sistemului climatic de acasă, puteți afla din videoclipul de mai jos.
