Sistemul de canalizare din interiorul și din exteriorul

11-07-2018
Canalizare

Dacă locuiți într-un apartament, veți folosi, fără îndoială, serviciile centrului urban de canalizare și, cel mai probabil, nici măcar nu vă gândiți la caracteristicile funcțiilor sale din punct de vedere tehnic. Și în zadar. La urma urmei, o înțelegere a funcționării sistemelor de canalizare urbane va duce la o funcționare mai eficientă și neîntreruptă.

Prin urmare, în acest articol vă vom oferi toate informațiile necesare pentru acest lucru.

Sistemul de canalizare corespunzător din Stalinka asigură evacuarea necontrolată a canalizării

Sistemul de canalizare din apartament

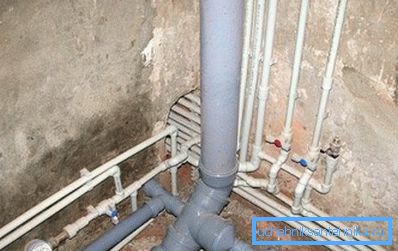

Fotografii despre aspectul canalului de apartament

În primul rând, vom analiza modul în care sistemul de drenare este construit în interiorul unui bloc de apartamente, și abia apoi, cum este amenajat sistemul de canalizare în oraș.

Pantă corectă a țevii

Pantă permisă de țevi de diferite diametre

Conducta este instalată astfel încât să se poată auto-curăța, ajutată de respectarea corectă a unghiului elementelor sale. În apartamentele pentru realizarea sa se folosesc de obicei țevi de canalizare cu diametrul de 40-50 mm, astfel încât pentru ele pantă optimă este de 3%, care este de 3 cm pentru fiecare metru al sistemului. În caz contrar, se așteaptă următoarele probleme:

prejudecată efecte
Mai puțin de 3% Apa se va scurge prea încet, fără a putea spăla toate particulele insolubile care au căzut în apele uzate.
Mai mult de 3% În acest caz, dimpotrivă, presiunea este formată excesiv de puternică, iar lichidul nu va avea timp să preia tot gunoiul.

În ambele cazuri, proprietarii de apartamente se vor confrunta cu blocaje tehnice în sistemul de canalizare, care pot fi eliminate numai prin înlocuirea elementelor instalate incorect.

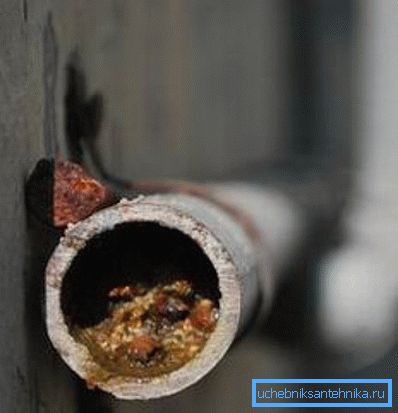

Un exemplu de formare a congestiei tehnice ca rezultat al nerespectării unghiului corect de înclinare al țevii

Conectați-vă la o platformă comună

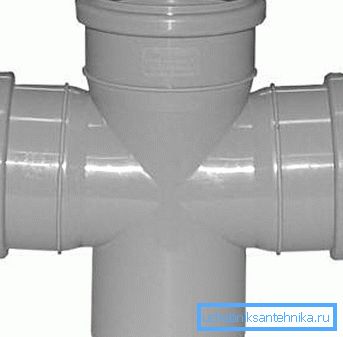

Traversă plastică pentru rostogolire

Intrarea în sistemul de canalizare generală din apartament este una singură și se realizează cu ajutorul unei cruci speciale, care vă permite să conectați o conductă cu un diametru de 100 mm și două țevi cu diametrul de 50 mm, dar să vorbim despre aceasta în detaliu.

Instrucțiuni:

  1. O toaletă și un bidet sunt conectate la gaura principală cea mai largă.

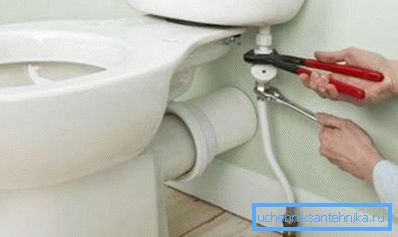

Conectarea toaletei cu o îndemânare adecvată se poate face cu mâinile tale
  1. Toate celelalte aparate sanitare din baie și toaletă, inclusiv o mașină de spălat și o cabină de duș, sunt conectate la una din intrările de 50 de milimetri.
  2. Pentru a doua - toate dispozitivele de bucătărie, inclusiv o mașină de spălat vase.

Înălțimea de instalare a dispozitivelor sanitare

Întrucât întreaga conductă are o anumită pantă în direcția liniei principale, atunci, cu cât echipamentele sunt conectate mai sus de coloană, cu atât mai mare ar trebui să fie ridicată. Singurele excepții de la această regulă sunt mașinile de spălat și mașinile de spălat vase, deoarece au propriile lor pompe centrifuge, care împing lichid sub presiune și pot fi chiar amplasate sub intrarea în canalul comun.

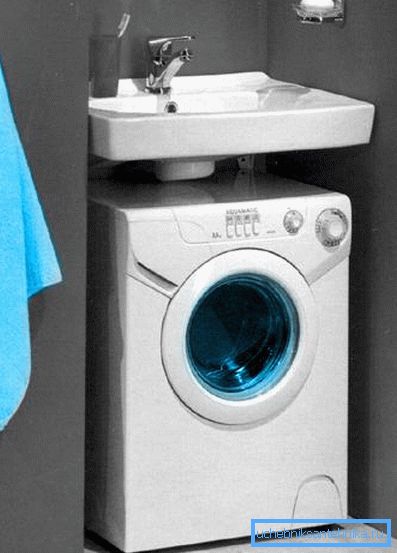

Dispozitivele echipate cu echipament de pompare pot fi amplasate sub nivelul de instalare a altor dispozitive sanitare.

Sfat: se recomandă instalarea mașinii de spălat și a mașinii de spălat vase în colțul cel mai îndepărtat. Acest lucru vă va permite să puneți echipamentul care necesită o ascensiune corespunzătoare mai aproape.

Selecția țevilor

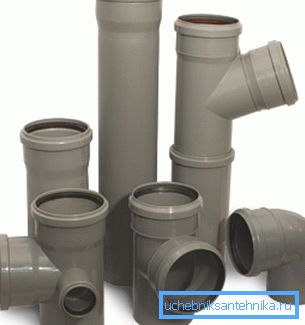

Mostre de țevi polimerice, teuri de adaptare și alte elemente necesare

Utilizarea produselor din fontă pentru a crea o conductă a fost mult timp depășită, în acest scop diferite tipuri de reprezentanți ai polimerilor sunt mult mai potriviți: țevi de polipropilenă, polietilenă sau clorură de polivinil.

Acestea au următoarele beneficii:

  • Preț rezonabil. Plasticul este întotdeauna mai ieftin decât metalul.
  • Rezistență la umezeală absolută. În totalitate nu există procese de coroziune sau dezintegrare.
  • Greutate mică. Elimină sarcina suplimentară pe dispozitivele de fixare.
  • Operare și manipulare ușoară. Toate elementele sunt conectate manual și ușor de scurtat dacă este necesar.

Indicație: Atunci când conectați șurubul și cuplajul după andocare, trageți ușor conducta înapoi, aproximativ 15 mm. Deci, veți oferi un decalaj de compensare în momentul expansiunii termice a materialului. În caz contrar, țevile pot înclina atunci când apa caldă trece prin ele, de unde îmbinarea se va scurge.

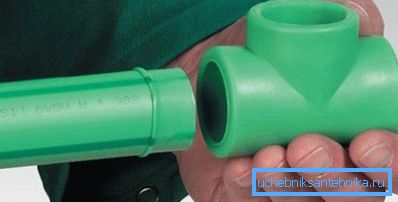

Conexiune pentru țevi din plastic
  • Abilitatea de a dota izolația fonică. Și zgomotul lichidului care trece prin conducte nu vă va deranja zi sau noapte.

Articulații de colț

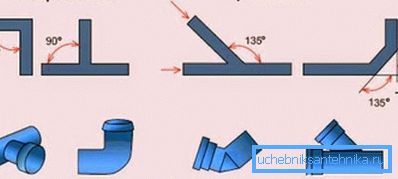

Exemple de articulații de colț drept și greșit

Aici, totul este destul de simplu: unghiurile drepte sunt cauzele blocajelor de canalizare și încetinirea mișcării apei uzate, astfel încât acestea ar trebui evitate. Cu aceasta veți fi perfect ajutați de produse îndoite sub 135 de grade.

Capcane de apă

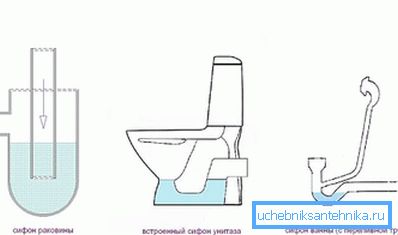

Opțiuni posibile pentru porțile de apă

Canalizarea emană mirosuri neplăcute care pot pătrunde în țevi și în camera de zi. Pentru a împiedica acest lucru, trebuie instalată o garnitură specială de apă pe fiecare scurgere.

În toaletă, de exemplu, o astfel de soluție constructivă există inițial, pentru o chiuvetă și o cadă de baie este instalată sub formă de sifoane. Conectorul de apă format în astfel de dispozitive, datorită diferenței dintre nivelele înălțimii țevilor de admisie, previne în mod sigur mirosurile mirositoare de a intra în apartament.

Sfat: dacă părăsiți casa mult timp, turnați sifoanele cu ulei de floarea-soarelui. Filmul format pe apă în capcane va împiedica evaporarea acestuia în timpul absenței. În caz contrar, vă puteți întoarce într-un loc mirositor.

Sistemul de canalizare din oraș

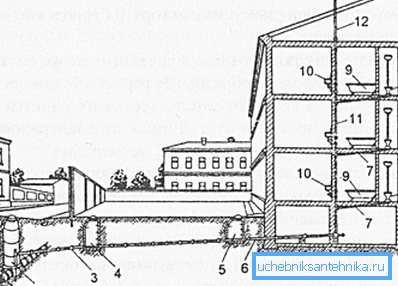

Schema conductei de canalizare din apartamente și clădiri

Să aruncăm o privire asupra modului în care se vede sistemul de canalizare pe scara întregii clădiri înalte și a străzii adiacente:

  1. Autostrada principală stradală. Apa reziduală se va deplasa la locul tratamentului, despre care vom vorbi în detaliu mai târziu.
  2. Orașul tehnic bine. Aparatul pregătește canalizare necesară pentru implementarea întreținerii și reparării întregului sistem.

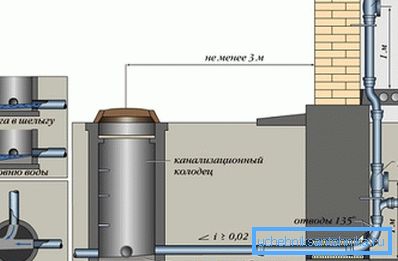

Dispozitivul pentru puțurile de canalizare privind normele și regulamentele de construcție garantează accesul suficient la conducte
  1. Legătura dintre curte și puțurile orașului.
  2. Yard colector tehnic. Acesta leagă toate casele din curte într-o singură rețea și, în plus față de accesul la sistem, permite, de asemenea, netezirea colțurilor de cotitură.
  3. Inspectarea bine. Există la fiecare intrare separat.
  4. Site-ul care leagă coloana verde cu un canal.
  5. Conducte interne ale apartamentelor.
  6. Toalete.
  7. Bath.
  8. Spălat.
  9. Riser.
  10. Canalizare. Este necesar să se asigure că sistemul nu acumulează aer evacuat, datorită căruia se evaporă apa din capcană, ceea ce duce, la rândul său, la pătrunderea mirosurilor neplăcute în camerele de zi.

Apele uzate

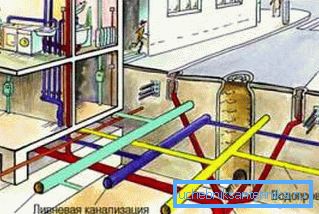

Un exemplu de implementare a unui sistem separat de canalizare

Rețeaua urbană de canalizare din afara casei, în funcție de apele uzate care intră în ea, poate fi de două tipuri:

Tip de canalizare Caracteristicile circulației stocurilor
public Ploaia, topită și de uz casnic împreună se încadrează în autostrada generală
distinct Ploaia și topitura de zăpadă se deplasează de-a lungul scurgerilor individuale în râuri și lacuri fără purificare.

După cum puteți vedea, un sistem separat este mult mai profitabil, deoarece cu acesta nu este necesar să se proceseze chiar și precipitațiile.

Mișcarea în jurul orașului

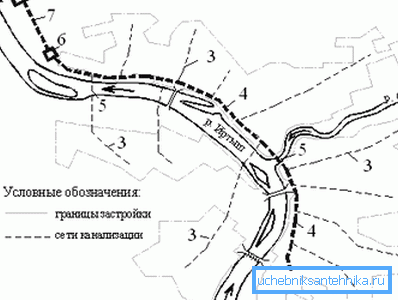

Exemple de scheme de rețea urbană de canalizare

 Elemente ale liniei de canalizare:

  1. Sisteme de curte.
  2. Stradurile de stradă.
  3. Colectoarele colectoare echipate cu stații de pompare, deoarece nu este întotdeauna posibil să se asigure o pantă suficientă a conductei pentru mișcarea naturală a apelor uzate.
  4. Ducker, de asemenea, capabil să pompeze canalizare.
  5. Stația de canalizare orașului de pompare.

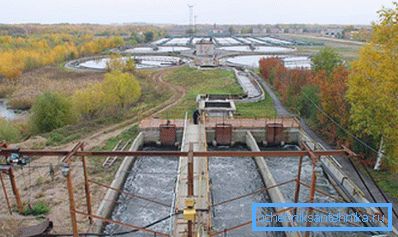

Stația de pompare orașului de canalizare
  1. Circuitul subteran al conductei.
  2. Instalații de curățare mecanică și biologică.
  3. Eliberați în rezervoare.

curățenie

Putem distinge următoarele etape principale de purificare a apelor reziduale care trec prin sistemul de canalizare:

  1. mecanic. Grilele, capcanele de nisip și rezervoarele septice ajută la captarea și separarea celor mai mari reziduuri insolubile.
  2. biologic. Se efectuează datorită acțiunii microorganismelor și poate fi de două tipuri:
nume descriere
natural În acest caz, toate canalizările cade pe câmpuri speciale de filtrare, unde are loc curățarea solului.
artificial Mult mai complicat, dar mai eficient:
  • în primul rând, în tancurile de aerare, efluenții împreună cu nămolul adăugat sunt suflați cu aer din compresoare
  • în continuare se încadrează în tancurile secundare de decantare în care se eliberează nămolul folosit în aerotanci;
  • dezinfecția prin electroliză și descărcarea lichidului purificat în rezervoare devine etapa finală.

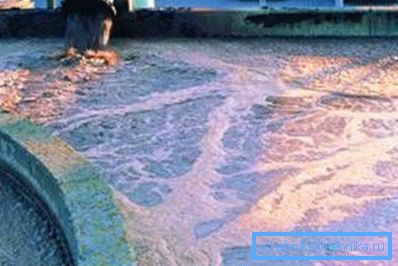

Tratarea biologică a deșeurilor urbane

Metoda de curățare artificială are dezavantajele sale:

  • consumul de energie electrică;
  • nevoia de întreținere;
  • costuri de implementare ridicate.

Dar nu dăunează mediului și nu necesită zone uriașe de teren, cum este cazul metodei naturale.

concluzie

Sistemul de canalizare de la oraș pornește de la chiuvetă, peste care vă spălați mâinile și se termină în lac. Și tot acest mod colosal face posibilă setarea elementelor sale, pe care le-am considerat mai sus.

Defecțiunile, instalarea sau funcționarea necorespunzătoare a oricăreia dintre ele pot duce la un accident minor sau major. Prin urmare, încercați să respectați toate regulile de utilizare a apei menajere.

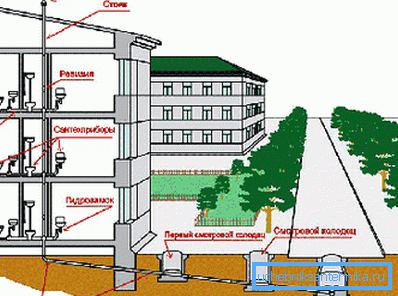

Un fel de sistem de canalizare pe canalul clădirilor înalte vă face să vă amintiți întotdeauna despre vecinii voștri

Videoclipul din acest articol vă va furniza informații suplimentare direct legate de materialele prezentate. Funcționarea neîntreruptă a sistemului de canalizare urbană începe din apartamentul dvs.
