Sistemul de canalizare pluvială

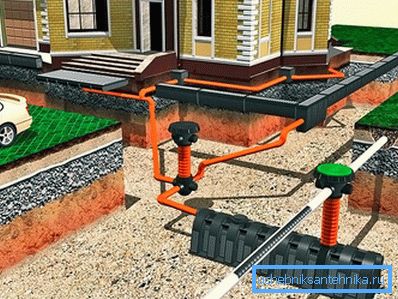

Sistemul de drenare a apelor pluviale este amenajat cu scopul de a respecta condițiile de viață favorabile și funcționarea gospodăriilor. Oferă protecție inginerească a teritoriului de inundații prin apele de scurgere de suprafață și este, de asemenea, o măsură de precauție împotriva inundațiilor din apele subterane. Sistemul de canalizare este o rețea de intrări de apă furtună, tăvi, țevi, puțuri în care se colectează și se transportă ploaie și apă topită. Instalarea apei de furtună este costisitoare. Acesta este un proces consumator de timp, dar furtunile colectate cu ajutorul propriilor mâini vor contribui la economisirea semnificativă a costurilor.

Tipuri de drenaj de suprafață

În prezent, se folosesc două tipuri de sisteme de canalizare, care se completează reciproc:

• Drenarea liniară - folosită pentru colectarea topiturii și a apei de ploaie dintr-o zonă extinsă.
• Punct de drenaj - folosit pentru colectarea locală a apei de suprafață.

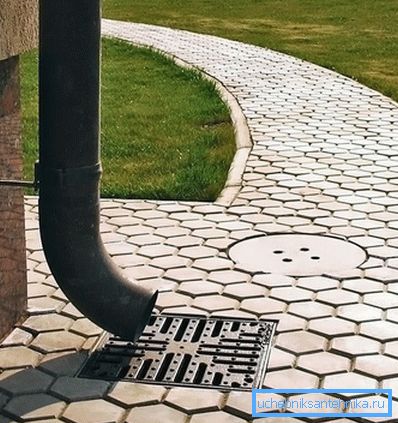

Tăvițele de drenaj liniare colectează și transportă apă de pe suprafețe mari, asemănătoare punctului - îndeplinesc funcția de colectare locală a apei (în cazul în care aspectul vertical al obiectului nu permite ca apa să fie deviată prin tăvi) sau un puț de inspecție. De asemenea, deseurile de scurgere sunt adesea folosite pentru colectarea apei de ploaie din conductele de scurgere.

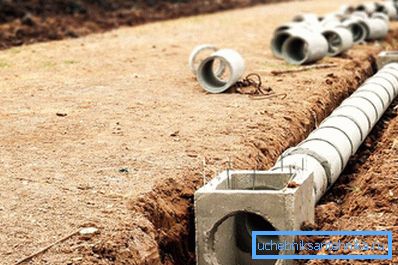

Furtunurile de canalizare sunt fabricate din plastic, beton, polimer și beton armat cu fibre. Fiecare tip de tavă este proiectat pentru o anumită clasă de încărcare. În construcția privată există trei clase de sarcini:

1. A15 zone pietonale, căi de biciclete, curți.
2. B125 garaje și parcare pentru autoturisme.
3. Trotuare S250, garaje.

Calcul și proiectare

Înainte de a face furtuna, trebuie să faceți toate calculele hidraulice, să construiți planuri și profile. Calculul hidraulic al sistemului de drenaj de suprafață se efectuează pe baza cerințelor SNiP, luând în considerare caracteristicile geoclimatice și geometrice ale bazinului hidrografic, ale căror rezultate determină secțiunea transversală necesară a tavanului de scurgere, numărul punctelor de evacuare și diametrul conductei de drenaj.

Pentru a face calcule hidraulice, avem nevoie de următoarele date inițiale:

• intensitatea precipitațiilor la locul instalării apelor pluviale;
• tipul de suprafață (gazon, pavaj etc.) și zona sa;
• panta terenului;
• zona de acoperiș a casei și structurile economice.

Cu aceste date, puteți calcula cantitatea de apă pe care o doriți să o utilizați, utilizând o formulă simplificată:

Q = q₂₀* F * Z, unde

• q₂₀ - intensitatea ploii, l / s pe 1 ha, durata de 20 de minute, este luată în conformitate cu SNiP;
• F este zona din care sunt colectate apele de suprafață, ha;
• Z este valoarea medie a raportului de acoperire.

Pentru construcțiile private, este suficient să funcționeze cu mai multe valori Z:

• peluze, acoperiș - 0,35;
• macadam fără liant - 0,4;
• strat de acoperire din beton - 0,85;
• trotuarul din beton asfaltic - 0,95;
• acoperișul casei - 1.

Cantitatea de apă se calculează pentru fiecare secțiune deservită de o singură intrare, separat. Capacitatea tăvilor de drenaj depinde de unghiul de înclinare, tipul și dimensiunea tăvii - aceste date sunt furnizate de producător.

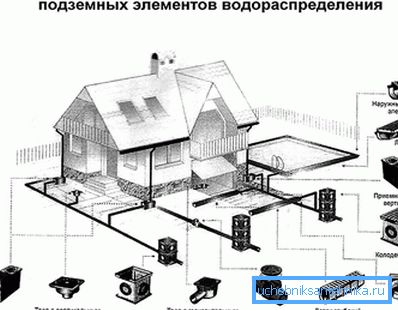

În plan indicați amplasarea tăvilor, orificiilor de admisie, a puțurilor de inspecție și a punctelor de evacuare. Un element obligatoriu al planurilor, dacă profilul nu este construit, este prezența marcajelor care indică pantele din secțiuni și, în consecință, mișcarea apei. În cazul unui sistem complex de drenare, trebuie să construiți un profil care să indice semnele limitelor inferioare ale jgheaburilor, puțurilor și conductelor de evacuare.

Caracteristici de instalare

În conformitate cu planul, șanțurile sunt pregătite pentru a instala tăvi și așeza conducte. Pentru a instala un canal de furtună, veți avea nevoie de următoarele instrumente:

• nivel;
• ciocan pentru plăci;
• din cordonul ombilical;
• lopata;
• măsuri de bandă;
• Bulgară.

Cordul marchează nivelul liniei, sub care va fi expusă linia de tăvi. Lățimea canalului este egală cu lățimea tăvii plus 10 cm toleranță pe fiecare parte a tăvii, iar adâncimea este egală cu înălțimea tăvii plus 10 cm. Cablul este coborât chiar sub stratul de finisare. Instalarea starii de drenaj din punctul de evacuare. Tăvile sunt instalate într-un șanț pe un tampon de beton cu cimentarea obligatorie. Dacă este necesar, tava este egalată cu un ciocan pentru țiglă, atingând ușor marginile cu control al nivelului. Grosimea pereților din cușca de beton depinde de clasa de încărcare care este asumată. Pentru încărcăturile din clasele A15 și B125, grosimea betonului trebuie să fie de 15 cm, grosimea betonului în jurul pereților este de 10 cm, iar pentru clasa de încărcare C250 grosimea pereților carcasei de beton este de 15 cm.

La instalarea tăvilor din plastic, betonul poate deforma pereții. Pentru a împiedica acest lucru, tavile sunt instalate împreună cu grătarele. Pentru ca grilele să nu se murdărească cu soluția, ele pot fi învelite cu folie de plastic.

Pentru ca apa să pătrundă liber în sistem, iar roțile mașinii nu distrug pereții tăvii, grila trebuie montată la 3-5 mm sub nivelul suprafeței.

Tăviurile sunt conectate la îmbinare utilizând sistemul "spirală-canelură". Pentru a spori durata de viață a dușului, toate îmbinările din tăvi sunt sigilate și pe ultima tavă este instalat un dop. În cazul conectării tăvilor la un unghi, acestea trebuie să fie tăiate și unite sub un unghi de 45 °, și același lucru ar trebui făcut cu grilajul. De regulă, mașina de șlefuit poate fi tăiată, dar o roată cu diamant este utilizată pentru nisipurile polimerice și pentru beton. La tăiere, ar trebui să încercați să luați ambele părți ale tăvii.

La montarea tăvilor, este imperativ să se asigure un tub termic între grill și suprafața de pe ambele părți, care este umplut cu etanșant.

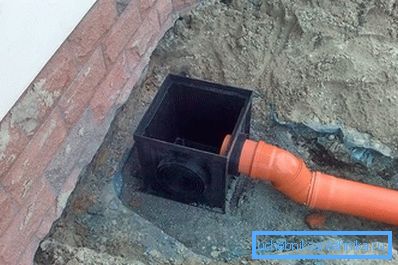

Tăviurile sunt conectate la sistemul de canalizare prin intermediul unei capcane de nisip, folosind ieșiri din PVC cu diametrul de 110-150 mm. Pentru aceasta este mai bine să utilizați coturi la un unghi de 45 ?. Coșul de gunoi nu poate fi instalat, dacă nu există pericol de resturi în apele de ploaie. În acest caz, pentru conectarea la sistem se folosesc tăvi cu o ramificație verticală în jos sau capăt de capăt cu o gaură pentru conectarea conductei.

Este mai bine să aprofundeți conducta de evacuare din tavă sau capcană de nisip sub marcajul de înghețare a solului, apoi aerul cald din sistem nu va permite înghețarea apei din capcana de nisip, ceea ce va permite sistemului să funcționeze corect timp de mulți ani.

Viteza de deplasare a apei pluviale ar trebui să fie de la 0,4 la 0,6 m / s, cu o pantă minimă în partea de jos. Datorită acestui fapt, sistemul de drenaj nu va fi silit. În absența pantei naturale a suprafeței, trebuie să utilizați o cascadă de tăvi sau tăvi cu o pantă care va crea o diferență de înălțime și va furniza debitul necesar.

Diametrul minim al conductelor pentru apele de furtună este de 110 mm, panta conductelor trebuie să fie de cel puțin 0,01 sau 1 cm / m, iar pentru o țeavă de 150 mm panta minimă este 0,008.

Conectarea orificiilor de admisie a punctelor sau a capcanelor de nisip la colectorul de transport trebuie efectuată prin tevi oblice sau puțuri de inspecție.

În timpul funcționării, tăvile trebuie să fie curățate periodic de resturi, în timp ce se îndepărtează grilajul, precum și să se efectueze excavarea și curățarea filtrului din capcana de nisip și scurgerea punctelor.
