Supapă pentru scaunul de toaletă: care sunt cele mai fiabile

Toate rezervoarele de apă au o componentă atât de complexă ca o supapă de spălare a toaletei. În prezent există mai multe varietăți ale acestui site. Ar trebui să știți totul despre ele înainte de a cumpăra dispozitivul sau de ao repara.

Nod atribuire

Scopul dispozitivului este după cum urmează.

1. Se deschide și eliberează apă când rezervorul este gol..
2. Împiedică scurgerea apei după umplerea rezervorului la gradul dorit..
3. Elementul de blocare asigură un nivel constant de lichid în rezervor., dacă există pierderi de presiune în alimentarea cu apă. Când presiunea din sistem scade sau crește cu 0,1 MPa, nivelul apei nu trebuie să se schimbe cu mai mult de 0,4 cm.

Principiul general de funcționare pe care o are o supapă de rezervor de toaletă este.

1. Pe măsură ce nivelul lichidului din rezervor scade sub valoarea admisă, plutitorul se scufundă mai jos și mai jos, activând astfel maneta.
2. Presiunea asupra tijei de împingere scade. Ca rezultat, apa începe să curgă în rezervor.
3. În același timp, plutitorul începe să plutească în sus.
4. Când se atinge un anumit nivel, supapa este închisă cu o pârghie, apa nu mai este colectată.

O varietate de modele de elemente plutitoare depinde de multe tipuri de sisteme de drenare și rezervoare. De exemplu, pe toaletă există o supapă de reținere și o contrapondere directă. Principiul muncii lor este foarte diferit.

Tipuri de supape pentru rezervor

Închiderea bolurilor de toaletă poate fi făcută din metal sau plastic.

Material de fabricație

Scumpe modele de mecanisme de drenaj sunt realizate din bronz și alamă. Aceste aliaje metalice au o bună rezistență și rigiditate, sunt aproape nepotrivite la coroziune și sunt rezistente la sarcini chimice și mecanice.

Prin proiectare, acestea pot fi unități simple separate (vană și vană de scurgere) și unități prefabricate complexe.

Fiți atenți! Seturile de supape din aliaj sunt fabricate numai pentru modele de toalete de toaletă din clasa "elită". Pentru categoria "afaceri", elementele de închidere și de scurgere a metalelor sunt realizate separat de omologul de umplere. Acest lucru simplifică foarte mult sistemul, îi oferă versatilitate în timpul instalării și vă permite să reparați componentele separat.

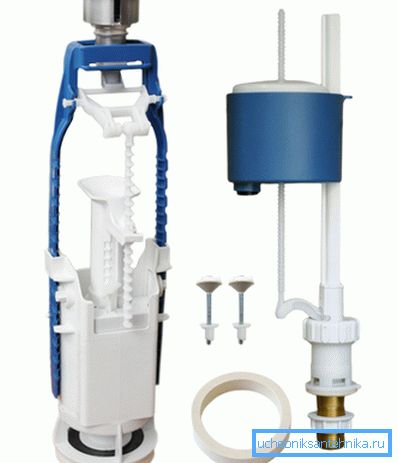

Cel mai adesea, supapa rezervorului de toaletă este fabricată din plastic. Din calitatea materiilor prime, precum și din precizia producției de elemente depinde de prețul total al nodului. Cu alte cuvinte, aici există o relație directă - cu cât este mai scump vana de închidere a rezervorului, cu atât va fi mai durabilă.

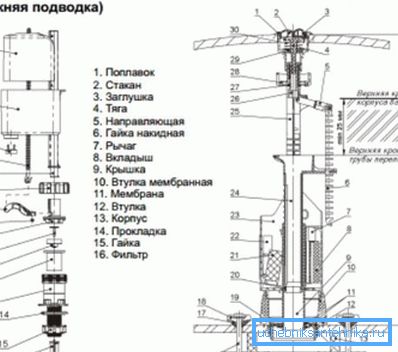

Configurarea dispozitivului

Accesoriile de blocare ale rezervorului au doar două configurații: puteți instala fie un sistem separat, fie un sistem combinat, cu propriile mâini.

1. Se montează separat supapa de admisie pentru rezervorul de toaletă și analogul de scurgere.
2. Interconectarea acestor elemente se realizează numai prin apă.
3. Elementul de umplere este un nod simplu de o anumită formă, având un flotor.
4. Că, prin intermediul efortului de control, acționează cu o creștere a nivelului lichidului de pe supapă, închide apa.
5. O supapă de scurgere a rezervorului de toaletă separată poate avea un buton, pedale, tracțiune etc.
6. Acest element are un gât volumetric. Cu aceasta se conectează aerul sau supapa mecanică. Ea trece prin sistemul de tracțiune sau printr-un impact direct (ridicare, presare).

Fiți atenți! Principalul avantaj al unităților de scurgere separate este capacitatea de a înlocui sau de a repara elementele lor individuale. Această circumstanță facilitează și reduce costul muncii.

1. Mecanismele combinate, în care elementele de umplere și descărcare sunt amplasate în aceeași carcasă și sunt interconectate printr-o linie dreaptă, garantează o siguranță maximă și o fiabilitate maximă a funcționării rezervorului.
2. Este de remarcat faptul că astfel de sisteme sunt greu de reparat, în plus, ele sunt problematice de configurare.
3. Cu toate acestea, instrucțiunile notează că, cu ajustarea fină, un astfel de nod va funcționa perfect.

Tipuri de supape pe un design

În total, există trei tipuri constructive de supape pentru rezervoare:

• ventile croydon;
• analogi de membrană;
• dispozitive piston.

Dispozitive de tip Croydon

Aceste supape sunt depășite din punct de vedere tehnologic, se găsesc numai pe modele de dispozitive sanitare din trecut.

1. Acestea includ un piston cu o șa, o axă a pârghiei și un corp de supapă.
2. Apa este alimentată și tăiată cu un piston care se mișcă vertical.
3. Acționează maneta plutitoare.

Acest design se termină repede. Prin urmare, în timp, supapa din toaletă nu oprește apa, acesta curge și stropeste din rezervorul de toaletă.

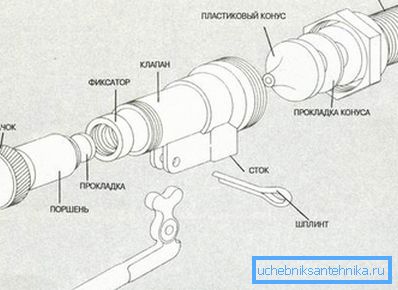

Componentele pistoanelor

1. Valva de admisie a toaletei tip piston are o axă sub forma unei pârghii.
2. Este fixat în știft împărțit (înclinat).
3. Când maneta se mișcă orizontal, cauzează mutarea pistonului.
4. Aceasta atinge periodic șaua. Aceasta reglează curgerea apei în rezervorul de stocare.
5. Pistonul are un sigiliu pe capătul său.
6. Atunci când se potrivește cu șaua, garnitura oprește curgerea apei.

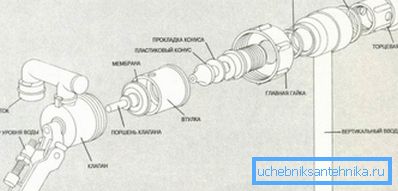

Noduri moderne cu membrană

1. O astfel de supapă în bolul toaletei în locul unei garnituri este echipată cu o membrană.
2. Produce-le din cauciuc sau silicon.
3. În timpul mișcării pistonului se deplasează membrana.
4. Prin urmare, acesta, la momentul necesar, împiedică curgerea apei în rezervor.

Valvele similare sunt cele mai moderne. Acestea sunt echipate cu toate modelele noi de aparate sanitare. Pe această bază, merită să trăim mai mult pe dispozitivele cu membrană.

Ele asigură umplerea cea mai rapidă a rezervorului cu apă și suprapunerea acestuia. Pe baza calității site-ului și a corectitudinii ajustării sale, procesul de recrutare a lichidului și de descărcare a acestuia poate fi silențios sau foarte tare.

Fiți atenți! Principalul dezavantaj al tipului de supape cu membrană este că pentru funcționarea lor eficientă în sistemul de instalații nu ar trebui să existe scăderi semnificative de presiune. Valoarea lor nu trebuie să depășească 0,1 MPa.

În plus, pentru ca mecanismul să funcționeze în mod normal și cât mai mult posibil, este important ca apa din rețea să fie curată.

Cum funcționează o supapă de diafragmă

Principalele etape de funcționare a dispozitivului sunt prezentate mai jos.

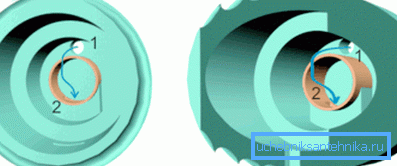

Prima fază

1. În prima fază, supapa este deschisă. În timpul acestuia, apa intră în rezervor. Membrana, ascultând direcția de curgere a lichidului, se îndepărtează. Prin urmare, apa fără obstrucție poate umple rezervorul.
2. La început, lichidul curge numai în secțiunea preliminară.
3. Ca să ajungă direct în rezervor, în acest compartiment există o gaură specială. Procesul este similar cu cel care are loc în tancurile echipate cu vane de tije, totuși există o membrană întinsă peste piston.
4. Există un lumen în el, o bară de plastic este trecută prin el. De asemenea, are o secțiune luminoasă de 1 mm. Datorită lui, apa curge parțial în secțiunea de umplere.
5. Când plutitorul este în stare coborâtă, în piston se formează o gaură mică, având un diametru de numai 0,5 milimetri. Prin aceasta, o cantitate mică de lichid curge în rezervor.
6. Datorită principiului similar de funcționare a supapei cu diafragmă, aceeași presiune este creată în secțiunile preliminare și de umplere și în partea rezervorului din spatele lor. Aceasta este diferența fundamentală dintre un astfel de mecanism și o contrapartidă care are o valvă.

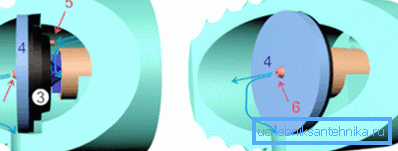

A doua etapă

1. În acest stadiu, apa intră în rezervorul de stocare, cu ajutorul căruia plutește simultan plutitorul cu bile.
2. Procesul crește, de asemenea, nivelul tijei cu etanșare din cauciuc.
3. Sigiliul înfundă gaura.
4. La deplasarea ulterioară a tijei, pistonul cu diafragma este apăsat pe șa. Astfel, secțiunea de umplere este sigilată.

Pe baza faptului că presiunea apei în partea de umplere a rezervorului este legată de presiunea plutitorului pop-up, membrana este foarte strâns presată pe șa. Aceasta împiedică scurgerea apei în rezervorul de stocare.

A treia etapă

1. A treia etapă este scurgerea apei după utilizarea vasului toaletei.
2. În acel moment, când lichidul coboară din rezervor și se revarsă în vasul vasului de toaletă, efectul de presiune al plutitorului pe tija dispare.
3. Slotul din piston în acest moment nu se suprapune barei. Pe această bază, iar în secțiunea de umplere, presiunea scade brusc.
4. Presiunea rămâne numai de la sistemul de alimentare cu apă și acționează asupra pistonului cu membrana, deplasându-l în lateral.
5. Datorită acestui fapt, mecanismul de scurgere intră din nou în prima etapă.

concluzie

Designul sistemului de scurgere, inclusiv vana lui, este de o mare importanță pentru eficiența și fiabilitatea bolului toaletei. Atunci când alegeți un dispozitiv sanitar, nu uitați să vă asigurați că este echipat cu modelul său modern.

Videoclipul din acest articol conține o mulțime de informații suplimentare.
