Ascensor de incalzire: prima cunostinta

În acest articol trebuie să aflăm ce înseamnă ascensorul în sistemul de încălzire și cum funcționează. În plus față de funcții, vom studia modurile de funcționare a unității de ascensor și modul de ajustare a acesteia. Deci du-te.

Ce este

funcții

În termeni simpli, nodurile de încălzire ale ascensorului sunt niște tampoane specifice între sistemele de încălzire și sistemele de locuințe.

Acestea combină mai multe funcții:

• Transformă diferența de presiune dintre liniile de pe traseu (3-4 atmosfere) în 0,2 necesar pentru funcționarea circuitului de încălzire.
• Ele sunt utilizate pentru a porni sau opri sistemele de încălzire și apă caldă.
• Permiteți comutarea între diferite moduri de funcționare ale sistemului de preparare a apei calde menajere.

Specificați: temperatura apei în robinete nu trebuie să depășească 90-95 grade. În timpul verii, când temperatura apei din conducta de alimentare nu depășește 50-55 ° C, apa caldă menajeră este alimentată de la acest fir. La vârful timpului rece, alimentarea cu apă caldă trebuie schimbată la conducta de retur.

element

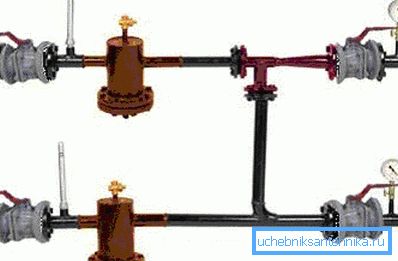

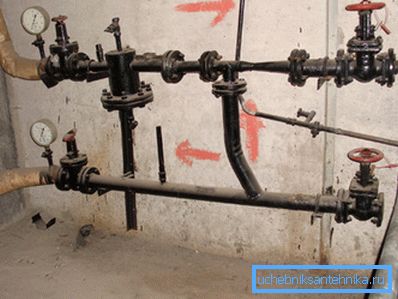

Cea mai simplă schemă a unității de încălzire a ascensorului include:

1. O pereche de supape de intrare pe firele de alimentare și retur. Debitul este întotdeauna situat deasupra întoarcerii.
2. O pereche de supape de casa, care taie ansamblul liftului din sistemul de incalzire.

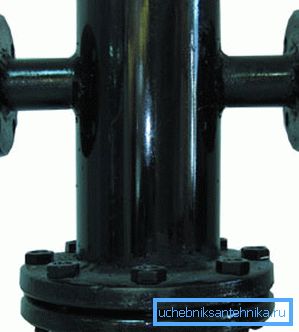

3. Gryazeviki pe teren și, rar, pe linia de întoarcere.

1. Se închide în circuitul de încălzire, permițând să se scurgă complet sau să se reseteze sistemul la descărcare, expulzând o parte substanțială a aerului de la pornire. Evacuările sunt considerate bune pentru scurgere.
2. Robinete de control care măsoară temperatura și presiunea alimentării, returului și amestecului.
3. În cele din urmă, ascensorul real cu jet de apă este o tee cu flanșă pentru țevi cu duza în interior.

Cum funcționează sistemul de încălzire a liftului? Principiul muncii sale se bazează pe legea Bernoulli, care precizează că presiunea statică într-un flux este invers proporțională cu viteza sa.

Apa mai tare și mai înaltă din conducta de alimentare este injectată prin duza în soclul liftului și creează, cu toate acestea paradoxal, o zonă de vid care atrage o parte a apei din conducta de retur în ciclul de circulație repetat.

Aceasta asigură:

• Debitul mare de lichid de răcire prin circuit, cu un minim de curgere de pe autostradă.
• Alinierea temperaturilor în apropierea ascensorului și a încălzitoarelor de la distanță.

Cum sunt distribuite presiunile măsurate în timpul sezonului de încălzire? Oferim parametri tipici.

Temperaturile în traseu și după ascensor sunt supuse așa-numitei scheme de temperatură, factorul determinant în care este temperatura exterioară. Valoarea maximă pentru linia de alimentare a traseului este de 150 de grade: cu încălzire suplimentară, apa va fierbe, în ciuda suprapresiunii. Temperatura maximă a amestecului este de 95 ° C pentru două țevi și 105 pentru sisteme cu o conductă.

În plus față de aceste elemente, ascensorul sistemului de încălzire poate include și evacuarea apei calde.

Sunt posibile două configurații de bază.

1. În casele construite înainte de sfârșitul anilor '70, apa caldă menajeră este alimentată printr-o inserție în alimentare și una pe linia de retur.
2. În casele mai noi, există două legături la fiecare linie. O șaibă de reținere cu un diametru de 1-2 mm mai mare decât diametrul duzei este așezată pe flanșă pentru a conecta țevile dintre inserții. Acesta oferă o picătură suficientă pentru a se asigura că, atunci când porniți alimentarea cu apă caldă menajeră în conformitate cu schemele de la alimentarea la alimentare și de la întoarcerea la întoarcere, apa este circulată în mod continuu prin agregatele cuplate și încălzirea prosopului.

Domenii de responsabilitate

Care este nodul de încălzire a liftului - am înțeles cumva.

Și cine este responsabil pentru asta?

• Secțiunea traseului din interiorul casei către flanșele supapelor de admisie este zona de responsabilitate a organizației transportatoare de căldură (rețele de căldură).
• Totul după supapele de admisie și supapele în sine sunt zona de responsabilitate a organizației de locuințe.

Cu toate acestea: alegerea ascensorului de încălzire prin număr (dimensiunea standard), calculul diametrului duzei și șaibele de reținere se realizează prin rețele de încălzire. Proprietarii de case oferă numai instalarea și dezmembrarea.

control

Organizația de control este din nou rețeaua de încălzire.

Ce anume controlează?

• De câteva ori în timpul iernii se efectuează măsurători de control ale temperaturilor și presiunilor de curgere, retur și amestec.. În cazul abaterilor de la programul de temperatură, ascensorul de încălzire este recalculat cu un orificiu sau cu o scădere a diametrului duzei. Desigur, acest lucru nu ar trebui să se facă la vârf de vreme rece: la -40, accesul la încălzire pe stradă poate fi luat cu gheață într-o oră după ce circulația se oprește.
• În pregătirea pentru sezonul de încălzire, se verifică starea supapelor de oprire. Verificarea este extrem de simplă: toate supapele din ansamblu se suprapun, după care se deschide vana de control. Dacă apa vine de la ea - trebuie să căutați o greșeală; în plus, în orice poziție a supapelor, acestea nu ar trebui să aibă scurgeri în glande.
• În cele din urmă, la sfârșitul sezonului de încălzire, elevatoarele din sistemul de încălzire împreună cu sistemul în sine sunt testate pentru temperatură.. Mediul de încălzire este încălzit la valori maxime când alimentarea cu apă caldă este oprită.

administrare

Acordăm ordinea de executare a unor operațiuni asociate lucrării ascensorului.

Începeți încălzirea

Dacă sistemul este plin, tot ce trebuie să faceți este să deschideți supapele casei - iar circulația va începe.

Oarecum mai complicată este instrucțiunea pentru lansarea unui sistem abandonat.

1. Deblocarea în conducta de retur se deschide și descărcarea din flux se închide.
2. Încet (pentru a evita ciocanul cu apă) se deschide supapa superioară.
3. După ce apa se duce în dump, este curată, fără aer, se închide, după care se deschide supapa inferioară a casei.

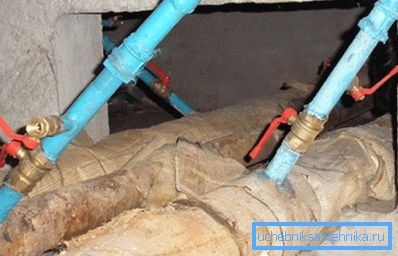

Este util: dacă ventilele cu bilă moderne sunt instalate pe coloane, direcția circuitului de resetare nu contează. Dar, cu un șurub, un backflow rapid poate rupe supapa, după care lăcătușul va avea o căutare lungă și dureroasă pentru cauzele opririi circulației în coloane.

Lucrați fără duza

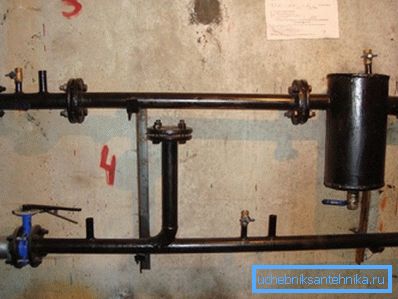

La o temperatură de revenire catastrofic scăzută la vârf de vreme rece, este practicat un ascensor fără duza. Sistemul primește lichid de răcire de pe autostradă, nu de amestec. Sucul este blocat cu o clătite de oțel.

Reglare diferențială

Când întoarcerea este prea mare și este imposibilă înlocuirea rapidă a duzelor, se practică ajustarea supapei diferențiale.

Cum să o faceți singur?

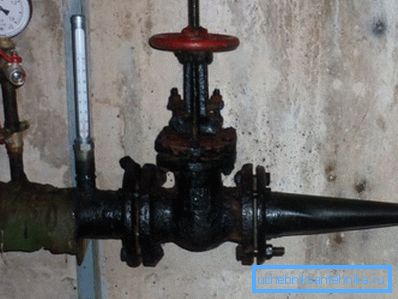

1. Se măsoară presiunea de alimentare, după care manometrul este plasat pe fluxul de retur.

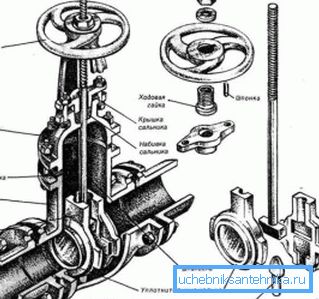

2. Supapa de admisie de pe conducta de retur se închide complet și se deschide treptat cu ajutorul butonului de control al presiunii pe manometrul. Dacă acoperiți doar zăvorul - obrajii nu se pot prăbuși complet pe tija și se pot aluneca mai târziu. Prețul unui drum greșit de acțiune este garantat încălzire prin acces nedifuzat.

La un moment dat, nu mai mult de 0,2 atmosfere de diferențial ar trebui să fie eliminate. Măsurarea repetată a temperaturii pe retur este efectuată într-o zi, când toate valorile sunt stabilizate.

concluzie

Sperăm că materialul nostru va ajuta cititorul să înțeleagă schema de lucru și ordinea de ajustare a ansamblului liftului. Ca de obicei, informații suplimentare vor fi oferite în atenția lui prin videoclipul atașat. Mult noroc!
