Axonometria sistemului de încălzire: familiarizarea cu

Ce este axonometria încălzirii? În acest material trebuie să ne întoarcem la școală și să ne reînnoim cu termenul uitat. În plus, vom încerca să aflăm care reguli ar trebui să fie urmate de elaborarea diagramelor axonometrice pentru sistemele de încălzire.

definiție

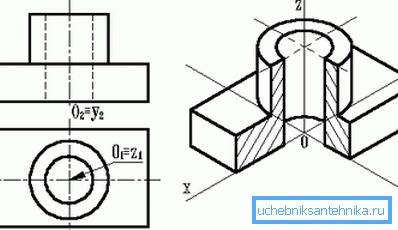

Termenul axonometrie provine din Grecia și vine din două cuvinte: axa și măsura. Semnificația termenului este în imaginea grafică a obiectelor tridimensionale, proiectându-le pe un avion.

Modul în care este proiectat obiectul:

1. Este legat de trei axe de coordonate.
2. Este selectat un așa-numit plan de imagine pe care urmează să fie proiectat obiectul.

Notă: nicio axă de coordonate nu trebuie să fie paralelă cu aceasta.

1. Toate punctele obiectului sunt proiectate pe plan.

Deoarece planul imaginii nu este paralel cu oricare dintre axele de coordonate, de-a lungul tuturor axelor, proiecția va avea abateri de la dimensiunile reale ale segmentelor.

În funcție de modul în care distorsiunile sunt distribuite de-a lungul axelor, se poate numi axonometria:

• Izometrică. În acest caz, distorsiunea pe toate axele este aceeași.

• dimetric. Distorsiune egală de-a lungul a două axe.
• trimetrică - toate distorsiunile au semnificații diferite.

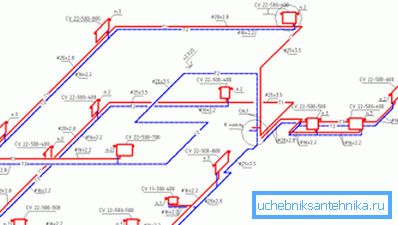

Schema axonometrică a sistemului de încălzire este doar proiecția sa pe un plan care nu este paralel cu pereții clădirii sau a podelelor. Proiecția reprezintă elementele sistemului și parametrii lor de bază.

Cerințe de reglementare

Ele sunt enumerate în mod exhaustiv în GOST 21.602-2003, care reglementează regulile de elaborare a documentației pentru sistemele de inginerie a clădirilor (inclusiv pentru încălzire). Să selectăm din textul documentului principalele puncte care au legătură directă cu subiectul nostru.

Dispoziții generale

Elementele sistemelor de încălzire au o denumire care constă dintr-un marcaj și un număr de serie în cadrul acestei scheme. Ce denumiri sunt folosite?

Pentru unele simboluri grafice, documentul se referă la GOST asociat:

• Conductele ar trebui să fie desemnate conform GOST 21.206 - 93.

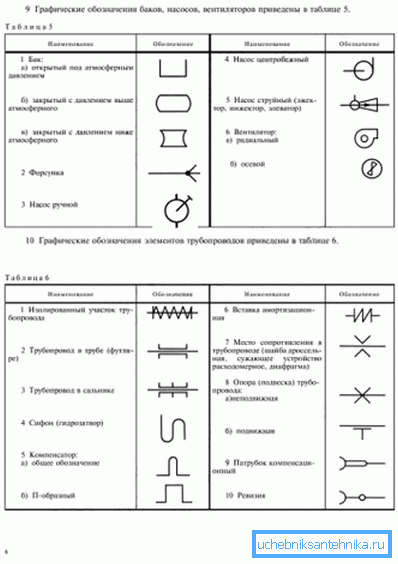

• Denumiri de supape de reținere, drosseli, supape de închidere, radiatoare etc. pot fi găsite în GOST 21.205-93.

În plus, printre dispozițiile generale există o serie de cerințe suplimentare pentru desene.

• Elementele de înălțime sunt indicate pe liniile de extensie sau pe contururile elementelor.
• Schema de încălzire axonometrică poate fi realizată pe o scară de 1:50, 1: 100 și 1: 200.

Lista echipamentelor și parametrilor desemnați

Pe schema compusă din propriile dvs. mâini, ar trebui indicate următoarele:

1. Conducte cu diametre.
2. Izolarea termică a secțiunilor conductelor. Ea este ilustrată grafic.
3. Nivelurile axelor tuturor conductelor sunt relative la zero.

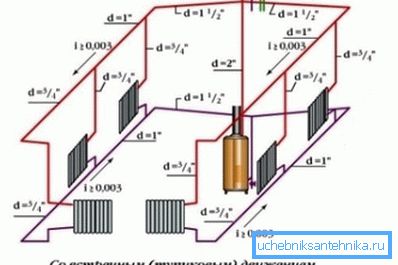

4. Sticle de îmbuteliere (bineînțeles, acolo unde sunt necesare - în sistemele de gravitație și casele de îmbuteliere superioară).

1. Dacă există spații în secțiunile orizontale ale îmbutelierii - dimensiunile secțiunilor.
2. Suporți, articulații de dilatare și suspensii.

Punct important: în acest caz, imaginea este furnizată cu o scoatere a raftului, deasupra căreia se indică tipul de element. Sub raft ar trebui să fie indicate corespunzător elementului documentului.

1. Robinete de închidere. Și în acest caz, se folosește un raft de scoatere, deasupra căruia sunt indicate tipul și diametrul (DN) armăturii. Mai jos este desemnarea elementului din catalog.
2. Piloți și planificatori (secțiuni orizontale) cu semne.
3. Radiatoare, convectoare și alte dispozitive de încălzire.

Este obligatoriu să se indice tipul și parametrii de bază ai acestora:

• Numărul de secțiuni ale radiatorului secțional.
• Numărul secțiunilor (țevilor) din registru și lungimea acestora.
• Numărul și lungimea tuburilor cu aripioare.
• Pentru alte dispozitive de încălzire - tipul lor.

1. Denumirea instalațiilor (cazane, cuptoare cu schimbătoare de căldură, pompe de căldură, ansambluri de ascensoare, pompe de circulație pentru încălzire etc.).
2. Dispozitive încorporate (cupe de ulei pentru controlul temperaturii și ieșiri pentru instalarea supapelor de control, permițând măsurarea presiunii).
3. Instrumente pentru măsurarea parametrilor sistemului și măsurarea căldurii.

Curios: GOST permite clădirilor cu mai multe etaje să facă o schemă detaliată numai pentru partea subterană a clădirii. În acest caz, structura cablurilor de ridicare și, dacă este necesar, schema de conectare la mansardă se efectuează separat. Instrucțiunea este legată de complexitatea excesivă a proiecției axonometrice a tuturor comunicațiilor, de exemplu, a unei clădiri cu 16 etaje.

specificație

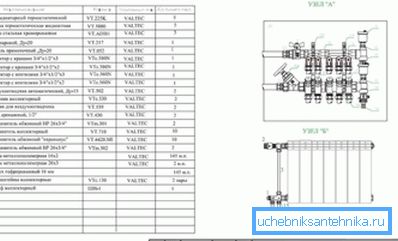

Standardul stabilește o serie de cerințe nu numai pentru desene, ci și pentru specificațiile acestora.

Elementele enumerate în caietul de sarcini trebuie introduse în ele în următoarea ordine:

1. Echipament de incalzire (cazane, radiatoare, etc.).
2. Robinete de închidere și control (supape, supape de închidere, supape, supape de reținere).
3. Alte elemente ale sistemelor de încălzire (canale de scurgere, orificii).
4. Construcții încorporate (pahare de ulei și ramuri pentru supape de comandă).

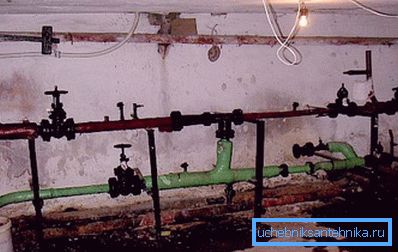

Este curios: de regulă, în condiții reale, termometrele și manometrele însele nu sunt instalate în structuri înglobate. Prețul dispozitivelor este suficient de mare; in conditiile in care nu se inchid in siguranta subsolurile blocurilor de locuinte unde este mai sensibil sa le demontati dupa masuratori.

1. Conducte (îmbutelierea, șanțuri, căptușeli).
2. Izolare termică.

Conductele sunt introduse în caietul de sarcini pentru fiecare diametru (de regulă - pentru a mări distanța). O varietate de curbe, flanșe, cruci pentru sudură și șuruburi nu sunt introduse în specificație.

concluzie

Sperăm că recomandările și referințele normative date de noi vor ajuta cititorul să creeze și să citească desenele (a se vedea și articolul Sistemul de încălzire cu auto-curgere: Caracteristicile dispozitivului).

Ca întotdeauna, videoclipul atașat va oferi informații suplimentare. Mult noroc!
