Boilerele pentru încălzirea gazelor de uz casnic: o

Majoritatea sistemelor de încălzire a locuinței din Federația Rusă, în prezența unei conducte de gaze într-o anumită regiune, funcționează pe cazane de gaz de diferite tipuri. În plus, mulți utilizatori nici măcar nu bănuiesc că, în anumite situații, se pot prefera diferite principii de funcționare a agregatelor.

În majoritatea cazurilor, sistemele tradiționale de convecție sunt utilizate pentru casă, indiferent de circuit, adică pot fi radiatoare sau pop cald, iar aceste metode produc încălzirea spațiului la temperaturi diferite. Prin urmare, să vedem împreună care este diferența dintre convecție și cazanele de condensare, să înveți despre avantajele și dezavantajele lor, cum să te conectezi și, de asemenea, să urmărești videoclipul.

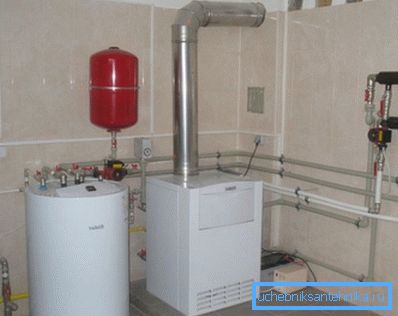

Cazane pe gaz

Prezentare generală a modelelor de convecție

• PROTHERM PANTERA 25 KTV este un sistem de încălzire prin convecție bypass pentru care este instalat un coș de turbo tip. Cazanul este alimentat de la o tensiune de 220 / 230V cu o frecvență de 50 Hz și are o putere de 147W, curent 4A, nivel de protecție IP40.

În același timp, puterea sa termică este de 26,5 kW, cu o eficiență de 92%. Ca purtător de energie, este posibil să se utilizeze numai gaze naturale sau propan, numai consumul de gaze naturale este de 2,8-1,12 m.³/ oră și propan - 2,05-0,82m³/ oră

• Domeniul de temperatură ce poate fi setat de un termostat variază de la 38 ° C la 80 ° C, presiunea optimă de lucru este de 0,5-3 bar, rezervorul de expansiune are un volum de 7 litri, schimbătorul de căldură din oțel inoxidabil și arzătorul este fabricat din crom de nichel. În timpul funcționării, există trei moduri posibile de utilizare pe termen lung: iarnă / vară / vacanță, funcția anti-îngheț, protecție împotriva blocării pompei / supapă cu trei căi și senzor de presiune pentru sistemul de încălzire. Greutate 37kg cu dimensiuni (înălțime / lățime / adâncime) 7420x410x3110 mm.

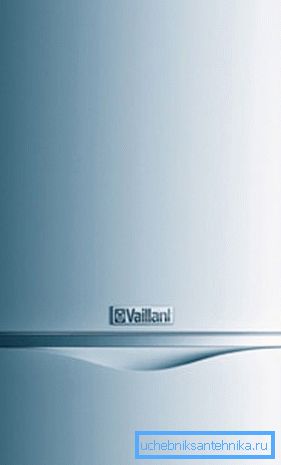

• VAILLANT atmoTEC plus VUW 200-5 este un sistem de încălzire cu sistem dublu de convecție montat pe perete, pentru care este instalat un coș de tip turbo. Cazanul este alimentat de la o tensiune de 220 / 230V cu o frecvență de 50 Hz și are o putere de 147W, curent 4A, nivel de protecție IP40. În același timp, puterea sa termică este de 26,5 kW, cu o eficiență de 92%. Ca purtător de energie, este posibil să se utilizeze numai gaze naturale sau propan, numai consumul de gaze naturale este de 2,8-1,12 m.³/ oră și propan - 2,05-0,82m³/ oră
• Intervalul de temperatură ce poate fi setat de un termostat variază de la 85 ° C la 110 ° C atunci când este alimentat la linia de la 75 ° C la 85 ° C, presiunea optimă de lucru este de 0,5-3 bar, rezervorul de expansiune are un volum de 10 litri, un schimbător de căldură din oțel inoxidabil , și un arzător cromonickel.

În timpul funcționării, există trei moduri posibile de utilizare pe termen lung: iarnă / vară / vacanță, funcția anti-îngheț, protecție împotriva blocării pompei / supapă cu trei căi și senzor de presiune pentru sistemul de încălzire. Greutate 31 kg cu dimensiuni (înălțime / lățime / adâncime) 800x440x3380 mm.

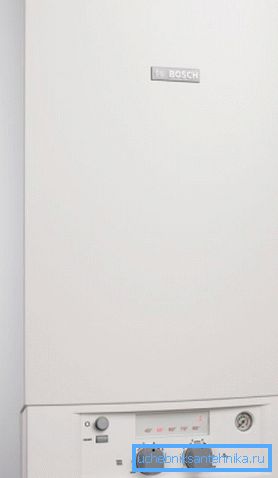

• BOSCH ZWA 24-2 K este un sistem de încălzire prin convecție bypass pentru care este instalat un coș de turbo tip. Cazanul este alimentat de la o tensiune de 220 / 230V cu o frecvență de 50 Hz și are o putere de 240W, un curent de 4A, nivel de protecție IP40. Ca purtător de energie, este posibil să se utilizeze numai gaze naturale sau propan.
• Intervalul de temperatură care poate fi setat de un termostat variază de la 85 ° C la 110 ° C atunci când este alimentat la linia de la 75 ° C la 85 ° C, presiunea optimă de lucru este de 0,5-3 bar, rezervorul de expansiune are un volum de 8 litri și un schimbător de căldură din oțel inoxidabil , și un arzător cromonickel. În timpul funcționării, există trei moduri posibile de utilizare pe termen lung: iarnă / vară / vacanță, funcția anti-îngheț, protecție împotriva blocării pompei / supapă cu trei căi și senzor de presiune pentru sistemul de încălzire. Greutate 33kg cu dimensiuni (înălțime / lățime / adâncime) 7150x400x3550 mm.

Prezentare generală a modelelor de condensare

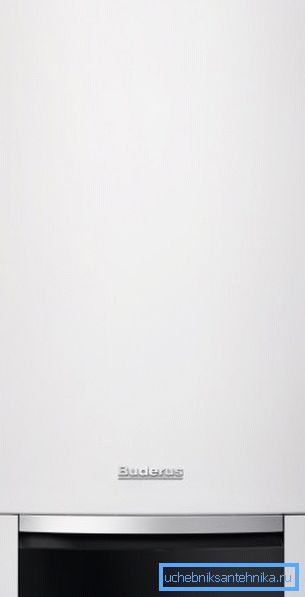

• Buderus Logamax plus GB012-24K (Germania), la fel ca în fotografia de mai sus, este un sistem de încălzire cu condensare dual-circuit montat pe perete, utilizat pe scară largă pentru zonele de la 100 la 220 m². Cazanul funcționează pe o rețea variabilă 220-230 V cu o frecvență de 50 Hz și consumă doar 120 W de putere și în același timp poate funcționa în modul de încălzire 90 ° C (maximum). Rezervorul de expansiune al acestui model are 8 litri, două schimbătoare de căldură cu nervuri sunt fabricate din aluminiu cu o capacitate nominală de 26,5W.
• Cu ajutorul unui schimbător de căldură recuperator, energia termică a gazelor de ardere este condensată și, ca rezultat, eficiența cazanului este de 102,5%, iar în timpul funcționării nu produce zgomot. Consumul de combustibil este de 2,7 metri³/ oră, gazele de evacuare sunt descărcate în modul turbo, există o pompă de circulație, afișaj, telecomandă, aprindere electronică și protecție împotriva înghețului. Parametrii (înălțime / lățime / adâncime) sunt 720x440x355 mm cu o greutate de 37 kg și o perioadă de garanție de 24 de luni.

• Buderus Logano plus GB312-280 cu ardere automată a cazanului SAFe (Germania) este un sistem de încălzire cu condensare dublă, montat pe podea, utilizat pe scară largă pentru suprafețe de la 140 la 280 m². Cazanul funcționează pe o rețea variabilă de 220-230 V cu o frecvență de 50 Hz și consumă doar 330 W de putere și în același timp poate funcționa în modul de încălzire 56-78 ° C (optim). Rezervorul de expansiune al acestui model are 8 litri, două schimbătoare de căldură cu nervuri sunt fabricate din aluminiu cu o capacitate nominală de 27,1 W.
• Cu ajutorul unui schimbător de căldură recuperator, energia termică a gazelor de ardere este condensată și, ca rezultat, eficiența cazanului este de 108,0%, iar în timpul funcționării nu produce zgomot. Presiunea gazului de admisie este de 20 mbar, gazele de eșapament sunt descărcate în modul turbo, există o pompă de circulație, un afișaj, telecomandă, aprindere electronică și protecție la îngheț. Parametrii (înălțime / lățime / adâncime) sunt 1517x1410x717 mm cu o greutate de 330 kg și o perioadă de garanție de 24 de luni.

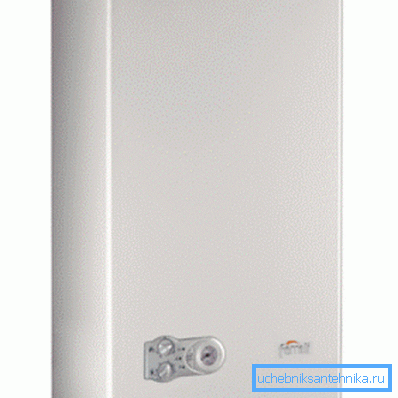

• Ferroli DIVAproject C24 (Italia) este un sistem de încălzire cu condensare dublă, montat pe perete, utilizat pe scară largă pentru zonele de la 100 la 220 m². Cazanul funcționează pe o rețea variabilă 220-230 V cu o frecvență de 50 Hz și consumă doar 120 W de putere și în același timp poate funcționa în modul de încălzire 90 ° C (maximum). Rezervorul de expansiune al acestui model are 8 litri, iar schimbătorul de căldură este fabricat din cupru cu o putere nominală de 23,5 W.
• Cu ajutorul unui schimbător de căldură recuperator, energia termică a gazelor de ardere este condensată și, ca rezultat, eficiența cazanului este de 91%, iar în timpul funcționării nu produce zgomot. Consumul de carburant este de 88 m³ / oră (0,65 kg / h - pentru gaz lichefiat G31) gazele de evacuare sunt evacuate în modul turbo, există o pompă de circulație, un afișaj, telecomandă, aprindere electronică și protecție la îngheț. Parametrii (înălțime / lățime / adâncime) sunt 700x400x330 mm cu o masă de 27 kg și o perioadă de garanție de 24 de luni.

Notă. Boilerele de încălzire a gazelor de uz casnic cu condensare diferă în principiul funcționării, care va fi descris mai jos. Dar pentru consumator, rezultatul final este important, prin urmare, putem spune că modelele de tip condensare sunt de asemenea numite modele cu temperatură joasă.

Asta înseamnă că schimbătoarele de căldură se simt excelente la o temperatură constantă sub 60 de grade? C, care este extrem de nedorit pentru tipul de condensare. În plus, unitatea de convecție, în ciuda faptului că prețul său de achiziție este mai mare, rezultă în final mai economic decât convecția.

Principiul funcționării cazanelor cu gaz de convecție

Gazul natural sau lichefiat curge prin conducte către arzătorul de gaz, care este amplasat în camera de combustibil a cazanului, sub schimbătorul de căldură. Localizarea acestuia permite flăcări cu eficiență maximă pentru încălzirea schimbătorului de căldură, în care, la rândul său, apa este încălzită (a se vedea și articolul "Încălzirea gazelor într-o casă din lemn: instalare și funcționare").

Senzorul termic de la ieșire captează temperatura pe care o setați și, la valoarea optimă, releul automat decuplează alimentarea cu combustibil, iar arzătorul se estompează. Când temperatura apei scade cu 1-2 ° C, funcțiile automate din nou și aprinderea electrică acționează arzătorul - procesul de încălzire intră în faza activă și astfel de cicluri periodice persistă până când cazanul este oprit.

Atunci când cumpărați o unitate, trebuie să știți că cazanele de încălzire cu gaz de convecție (tradiționale) se tem de condens, care afectează în mod negativ durata de viață a schimbătorului de căldură și a coșului de fum, deoarece nu numai vaporii de apă, ci amestecul cu acizi generați prin arderea propanului.

Cel mai periculos prag de temperatură care poate fi în schimbătorul de căldură? Este între 55 ° C și 57 ° C. Acest lucru sugerează că temperatura optimă pentru unitățile tradiționale ar trebui să fie de 60-80 ° C, dar în același timp, diferența dintre țeava de alimentare și retur ar trebui să fie nesemnificativă.

Principiul funcționării cazanelor de condensare cu gaz

Cazanele de încălzire cu gaz pe bază de condens sunt cele mai economice - atunci când ard gazul, energia termică este transferată la agentul de răcire. Dar, de asemenea, produce vapori cu acid, care în acest caz nu este afișat pe stradă, ca într-un cazan convențional tradițional.

Aici, într-o cameră specială, se produce eliminarea căldurii secundare, adică produsele de combustie disponibile, care pot avea temperaturi de până la 150 ° C, se răcește sub punctul de condensare (condensare) - 55 ° C - de aici numele cazanelor. Dar căldura, care a fost eliberată în procesul de condensare, este risipită la încălzirea transportorului de căldură.

Calculul randamentului mediu al cazanelor de condensare

Notă. Un calcul similar, ca și în tabelul superior, pentru boilerele tradiționale va avea doar o eficiență de 92%, care este cu 15% mai mic, prin urmare, se poate concluziona că economiile la unitățile de condensare în timpul funcționării lor vor fi aceleași 15%.

Aceste unități sunt cele mai eficiente la temperaturi scăzute (30-50 ° C), care sunt cele mai potrivite pentru sistemul de încălzire prin pardoseală, iar când funcționează în modul 60-80 ° C, eficiența scade la 94-95% - datorită reducerii semnificative condensarea vaporilor care asigură încălzirea secundară a agentului de răcire.

În plus, un sistem cu două circuite pentru încălzire și alimentare cu apă caldă pentru o clădire convențională cu o metodă de condensare a încălzirii lichidului de răcire reduce dramatic emisiile de monoxid de carbon și oxizi de azot în atmosferă (până la 70%).

După cum înțelegeți, posibilitatea de a salva și, în același timp, de a lăsa aerul curat, a provocat imediat o cerere bruscă din partea europenilor mercantici - în unele țări numărul de cazane de condensare implicate atinge 99%. Dar britanicii și belgienii au mers chiar mai departe - în aceste țări legea interzice, în general, utilizarea cazanelor de convecție - doar condensare.

Dar nu numai economisirea de bani și limitarea emisiilor nocive în atmosferă sunt benefice - astfel de cazane rezistă în mod liber presiunilor de presiune de la 5 mbar la 10 mbar, iar pierderea de putere poate fi chiar de 10%, iar acest lucru nu afectează deloc durata de funcționare a arzătoarelor.

Schimbătoare de căldură

Notă. Acum, pentru producția de schimbătoare de căldură, se utilizează în principal oțel, fontă și cupru, deși aluminiul este adesea utilizat pentru condensarea cazanelor. Din alegerea corectă a modelului cu un schimbător particular de căldură depinde de durata de viață a cazanului și de costul acestuia.

Este mai probabil ca magazinul să vă ofere un cazan de încălzire pe bază de gaz cu un schimbător de căldură din oțel, deoarece acest material poate fi numit cel mai ieftin, mai durabil și ușor de tratat. Principalul avantaj al oțelului în astfel de cazuri este cel mai mic cost al unității și ductilitatea materialului.

Dar în ciuda acestui fapt, cu încălzirea și răcirea periodică, oțelul este acoperit de fisuri cauzate de așa-numitul stres termic. Dar dezavantajele schimbătorilor de căldură din oțel pot fi atribuite sensibilității lor la coroziune, care este deosebit de periculoasă atunci când apare condensarea. Pe lângă volumul și masa mare - cu cât este mai mare volumul și masa, cu atât mai mult gaz va fi folosit pentru încălzirea sa.

Fonta nu se teme de coroziune, deși instrucțiunea nu recomandă utilizarea aparatului într-un astfel de mod încât să apară condensarea (55 - 57 ° C). Dar în timpul funcționării cazanului, astfel de schimbătoare de căldură sunt destul de exigente - poate aspectul depunerilor de sare din partea arzătorului (apa murdară), ceea ce cauzează crăparea.

În plus, datorită diferenței de temperatură la intrare și ieșire, poate apărea coroziunea la temperaturi joase, care, de asemenea, amenință cu crăpare (supapa de amestec cu patru căi pe retur funcționează ca mântuire).

Cel mai eficient poate fi numit un schimbător de căldură din cupru, în ciuda faptului că mulți îl consideră nesigur. Abilitatea cuprului de a transfera rapid temperatura aproape complet elimina coroziunea la temperaturi joase, iar cazanele sunt capabile sa functioneze in modul de 30 °, si uneori chiar mai mici. Aici, cel mai mic consum de combustibil, deoarece schimbătoarele de căldură din cupru au cele mai mici volume, plus o conductivitate termică bună.

concluzie

În concluzie, trebuie spus că nu ar trebui să instalați cazanele cu gaz propriu, chiar dacă înțelegeți dispozitivul.

Din cel puțin două motive:

• în primul rând, instalarea și conectarea arbitrară la conducta de gaz a unei astfel de unități este interzisă de lege și este plină de pericol (există multe exemple de acest lucru).
• În al doilea rând, comandantul care deține licența va marca perioada de garanție pentru dvs., care implică în mod automat service în garanție, de la data instalării unității și nu de la data vânzării.
