Cădere de presiune în sistemul de încălzire: funcții,

Ce cauzează scăderea presiunii în sistemele de încălzire și alimentare cu apă? Pentru ce este? Cum să reglezi diferențialul? Care sunt motivele pentru care presiunea din sistemul de încălzire scade? În articol vom încerca să răspundem la aceste întrebări.

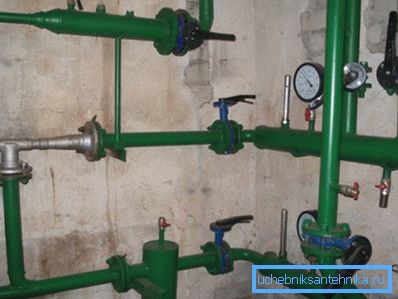

Nodul termic acasă. Lucrarea lui este imposibilă fără diferența de presiune dintre liniile centralei de încălzire.

funcții

Mai întâi, aflați de ce este creată o picătură. Funcția sa principală este asigurarea circulației lichidului de răcire. Apa se va deplasa întotdeauna dintr-un punct cu presiune ridicată până la un punct unde presiunea este mai mică. Cea mai mare diferență - cu cât este mai mare viteza.

Util: rezistența hidraulică crește cu limita de debit și devine factorul limitativ.

În plus, diferența este creată artificial între cusăturile circulare de apă fierbinte într-un singur fir (alimentare sau retur).

Circulația în acest caz are două funcții:

  1. Oferă încălzitoare pentru prosoape cu temperatură înaltă în mod constant, care, în toate casele moderne, deschide unul dintre pereții de legătură GVS conectați.
  2. Garantează apă caldă rapidă la mixer indiferent de ora din zi și de analiza apei pe șine. În casele vechi fără inserții circulatorii, apa dimineața trebuie să fie drenată pentru o perioadă lungă de timp înainte de a fi încălzită.

În sfârșit, căderea este creată de dispozitive moderne de măsurare a apei și a căldurii.

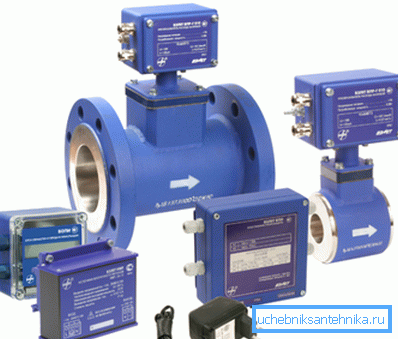

Contor electronic de căldură.

Cum și pentru ce? Pentru a răspunde la această întrebare, trebuie să trimiteți cititorul la legea Bernoulli, conform căruia presiunea statică a fluxului este invers proporțională cu viteza mișcării sale.

Acest lucru ne oferă posibilitatea de a proiecta un dispozitiv care înregistrează fluxul de apă fără a utiliza rotoare nesigure:

  • Trecem peste fluxul prin secțiunea transversală.
  • Înregistrăm presiunea în partea îngustă a contorului și în conducta principală.

Cunoscând presiunea și diametrele, cu ajutorul electronicii, puteți calcula în timp real debitul și debitul de apă; când se utilizează senzori de temperatură la intrarea și ieșirea din circuitul de încălzire, este ușor să se calculeze cantitatea de căldură rămasă în sistemul de încălzire. În același timp, consumul de apă caldă este calculat prin diferența de debit în conductele de alimentare și de retur.

Creați Delta

Cum se produce presiunea diferențială?

lift

Elementul principal al sistemului de încălzire al unui bloc de apartamente este unitatea de ascensoare. Inima este liftul în sine - un tub din fontă pură, cu trei flanșe și o duză în interior. Înainte de a explica principiul ascensorului, merită menționat una dintre problemele încălzirii centrale.

Există un grafic de temperatură - o tabelă a dependenței temperaturii căilor de alimentare și de întoarcere de condițiile meteorologice. Îi dăm un scurt fragment.

Temperatura exterioară, C Giving, cu Întoarceți, Cu
+5 65 42.55
0 66,39 40.99
-5 65.6 51,6
-10 76.62 48,57
-15 96.55 52.11
-20 106.31 55.52

Abaterile în sus și în jos față de grafic sunt la fel de nedorite. În primul caz, apartamentele vor fi reci, în cel de-al doilea - costul energiei într-o cogenerare sau cazan se ridică brusc.

Deschis în fereastra rece înseamnă o creștere a costurilor pentru inginerii de putere.

În același timp, așa cum este ușor de observat, răspândirea dintre conducta de flux și cea de retur este suficient de mare. Când circulația este suficient de lentă pentru o astfel de deltă de temperatură, temperatura încălzitoarelor va fi distribuită inegal. Locuitorii de apartamente ale căror baterii sunt conectate la conductele de alimentare vor suferi de căldură, iar proprietarii de radiatoare pe linia de retur vor îngheța.

Ascensorul asigură recircularea parțială a agentului de răcire din conducta de retur. Prin injectarea unui curent rapid de apă fierbinte prin duza, în conformitate cu legea lui Bernoulli, acesta creează un flux rapid cu presiune statică scăzută, care atrage apă suplimentară prin aspirație.

Temperatura amestecului este considerabil mai scăzută decât cea a furajului și ușor mai mare decât cea pe conducta de retur. Rata de circulație este ridicată, iar diferența de temperatură dintre baterii este minimă.

Schema ascensorului.

Șaibă de menținere

Acest dispozitiv simplu este un disc din oțel cu o grosime de cel puțin un milimetru, cu o gaură găurită în el. Acesta este plasat pe flanșa ansamblului lift între plăcile de circulație. Șaibele sunt așezate atât pe conductele de alimentare, cât și pe retur.

Important: pentru funcționarea normală a ansamblului liftului, diametrul găurilor șaibelor de reținere trebuie să fie mai mare decât diametrul duzei. De obicei, diferența este de 1-2 milimetri.

Pompa de circulație

În sistemele de încălzire autonomă, presiunea este generată de unul sau mai multe pompe de circulație (prin numărul circuitelor independente). Dispozitivele cele mai comune - cu un rotor umed - sunt o structură cu un arbore comun pentru rotorul și rotorul motorului electric. Agentul de răcire îndeplinește funcțiile de răcire și lubrifiere a lagărelor.

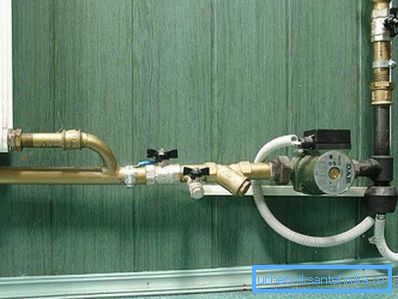

Pompa de circulație rotoră umedă.

sens

Care este scăderea presiunii între diferitele părți ale sistemului de încălzire?

  • Între liniile de alimentare și retur ale centralei termice este de aproximativ 20-30 metri sau 2-3 kgf / cm2.

Referință: presiunea în exces într-o atmosferă ridică coloana de apă la o înălțime de 10 metri.

  • Diferența dintre amestec după ascensor și conducta de retur este de numai 2 metri sau 0,2 kgf / cm2.
  • Căderea pe șaibă de reținere între inserțiile de circulație ale ansamblului ascensorului rar depășește 1 metru.
  • Presiunea generată de o pompă de circulație a rotorului umed variază de obicei de la 2 la 6 metri (0,2 - 0,6 kgf / cm2).

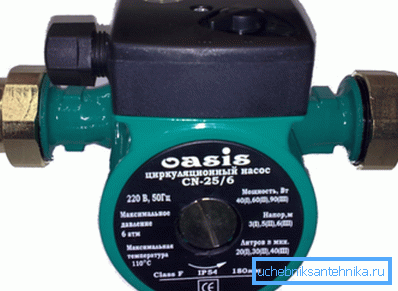

Această pompă creează o presiune de 3, 5 și 6 metri, în funcție de modul selectat.

ajustare

Cum să reglați capul în ansamblul liftului?

Șaibă de menținere

Pentru a fi mai precis, în cazul unei șaibe de reținere, nu este necesară ajustarea presiunii, ci înlocuirea periodică a șaibei cu una similară datorită uzurii abrazive a foii de oțel subțiri în apa de proces. Cum să înlocuiți pucul cu propriile mâini?

Instrucțiunile sunt, în general, destul de simple:

  1. Toate valvele sau supapele din lift se suprapun.
  2. Deschis de un autobasculant pe retur și curgere pentru locul de drenaj.
  3. Deșurubați șuruburile de pe flanșă.
  4. În locul vechii mașini de spălat, se instalează o mașină nouă, echipată cu o pereche de garnituri - câte una pe fiecare parte.

Sfat: în absența șaibelor de paronită tăiate din camera veche a mașinii. Nu uitați să tăiați orificiul, ceea ce va permite punga în canelura flanșei.

  1. Șuruburi în perechi, în cruce. După ce garniturile sunt apăsate, piulițele sunt strânse la oprire cu cel mult o jumătate de viraj la un moment dat. Dacă vă grăbiți, o comprimare inegală, mai devreme sau mai târziu, va cauza garnitura să vărce presiune pe o parte a flanșei.

Sistemul de încălzire

Diferența dintre amestec și debitul de întoarcere este reglementată în mod regulat numai prin înlocuirea, răsucirea sau frezarea duzelor. Cu toate acestea, uneori este necesară eliminarea diferenței fără oprirea încălzirii (de regulă, cu deviații grave de la graficul de temperatură la vârf de vreme rece).

Aceasta se face prin reglarea supapei de admisie de pe conducta de retur; astfel, eliminăm diferența dintre firele directe și inverse și, în consecință, între amestec și întoarcere.

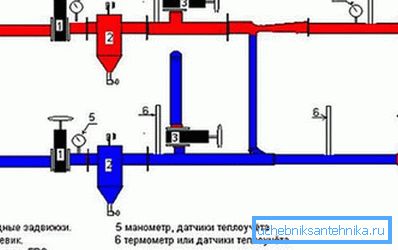

Pentru ajustare, utilizați numărul supapei inferioare 1.
  1. Măsurăm presiunea la debit după supapa de admisie.
  2. Schimbați apa caldă menajeră în linia de alimentare.
  3. Înșurubați manometrul în conducta de evacuare de pe conducta de retur.
  4. Închideți complet supapa de retur de intrare și apoi deschideți-o treptat, până când scăderea scade de la cea inițială cu 0,2 kgf / cm2. Manipularea cu închiderea și deschiderea ulterioară a supapei este necesară pentru a maximiza obrajii pe tija. Dacă acoperiți doar supapa, obrajii pot dispărea în viitor; prețul unei economii ridicole de timp este cel puțin înghețat de acces încălzire.
  5. Temperatura țevii de retur este monitorizată la intervale de 24 de ore. Dacă este necesar, pentru a reduce în continuare diferența este eliminată la 0,2 atmosferă la un moment dat.

Presiune offline

Semnificația imediată a cuvântului diferențial este o schimbare a nivelului, o scădere. În cadrul acestui articol ne vom referi la el. Deci, de ce scade presiunea în sistemul de încălzire dacă este o buclă închisă?

Mai întâi, amintiți-vă: apa este aproape incompresibilă.

Presiunea excesivă în circuit este creată datorită a doi factori:

  • Prezența în sistem a rezervorului de expansiune cu membrană cu pernă de aer.

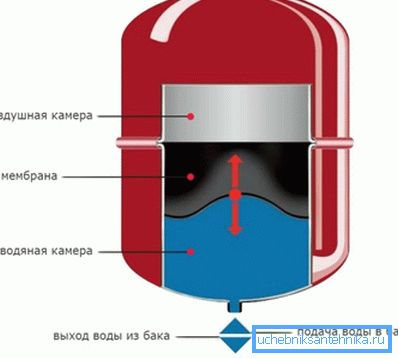

Dispozitivul rezervorului de expansiune cu membrană.
  • Elasticitatea țevilor și a radiatoarelor. Elasticitatea lor tinde la zero, dar cu o suprafață mare a suprafeței interioare a conturului, acest factor afectează și presiunea internă.

Din punct de vedere practic, aceasta înseamnă că scăderea presiunii înregistrată de manometru în sistemul de încălzire este de obicei cauzată de o modificare extrem de mică a volumului circuitului sau de scăderea cantității de lichid de răcire.

Iată o listă posibilă a celor două:

  • Când este încălzit, polipropilena se extinde mai mult decât apa. La pornirea unui sistem de încălzire asamblat din polipropilenă, presiunea în acesta poate scădea ușor.
  • Multe materiale (inclusiv aluminiu) sunt suficient de plastic pentru a schimba forma cu o presiune moderată. Radiatoarele din aluminiu se pot umfla pur și simplu cu timpul.
  • Gazele dizolvate în apă părăsesc treptat circuitul prin orificiul de aerisire, afectând volumul real de apă din acesta.
  • Încălzirea semnificativă a suportului de căldură atunci când volumul rezervorului de expansiune pentru încălzire este prea mic poate declanșa supapa de siguranță.

În cele din urmă, nu se pot exclude greșelile destul de reale: scurgerile minore de-a lungul îmbinărilor secțiunilor și a cusăturilor de sudură, un niplu de decapare în rezervorul de expansiune și microcrackurile din schimbătorul de căldură al cazanului.

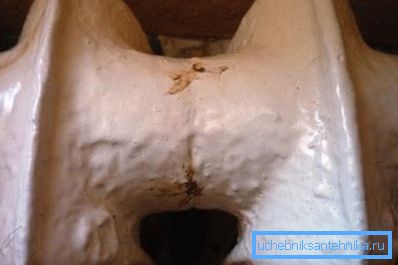

În fluxul foto-intersecție pe un radiator din fontă. Adesea se vede numai pe urme de rugina.

concluzie

Sperăm că am reușit să răspundem la întrebările care s-au acumulat în cititor. Atașat la articolul video, ca de obicei, îi va oferi atenția unor materiale tematice suplimentare. Mult noroc!
