Calcul hidraulic al sistemului de încălzire: cam complicat

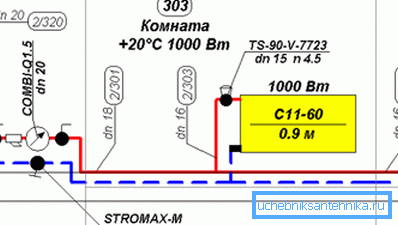

Ce este un calcul hidraulic al unui sistem de încălzire? Ce valori au nevoie de calcule? În cele din urmă, principalul lucru: cum să le calculeze, fără a avea exact valorile rezistenței hidraulice a tuturor secțiunilor, a dispozitivelor de încălzire și a elementelor supapelor? Să ne dăm seama.

Ce ne așteptăm

Pentru orice sistem de încălzire, parametrul cel mai important este puterea sa de căldură.

Se determină prin:

• Temperatura lichidului de răcire.
• Puterea termică a dispozitivelor de încălzire.

Notă: în documentație ultimul parametru este indicat pentru un delta fix de temperaturi între temperatura agentului de răcire și aerul într-o încăpere încălzită la 70 ° C. Reducerea delta a temperaturilor la jumătate va duce la o scădere dublă a puterii termice.

Vom lăsa metode de calculare a căldurii în spatele scenei: ei dispun de suficiente materiale de subiect dedicate acestora.

Cu toate acestea, pentru a asigura transferul căldurii de la autostradă sau cazan la dispozitive de încălzire, sunt necesari încă doi parametri:

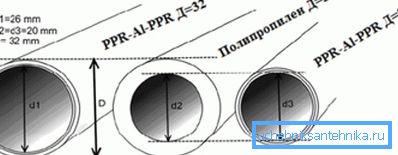

1. Secțiunea internă a conductei, legată de diametrul acesteia.

1. Debitul din această conductă.

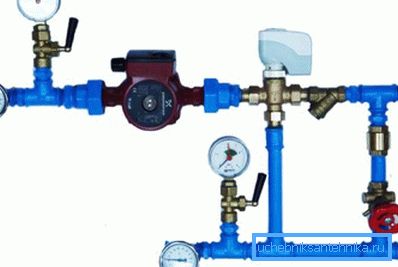

Într-un sistem autonom de încălzire cu circulație forțată, este important să cunoaștem mai multe valori:

1. Rezistența hidraulică a conturului. Calculul rezistenței hidraulice a sistemului de încălzire va determina cerințele pentru presiunea generată de pompa de circulație.
2. Debitul lichidului de răcire prin circuit, determinat de funcționarea pompei de circulație a sistemului de încălzire cu un cap adecvat.

probleme

După cum se spune în Odessa, "ei sunt".

Pentru a calcula rezistența hidraulică totală a circuitului, trebuie să aveți în vedere:

• Rezistența țevilor drepte. Acesta este determinat de materialul lor, diametrul interior, debitul și gradul de rugozitate a peretelui.

• Rezistența fiecărei tranziții în mișcare și diametru.
• Rezistența fiecărui element de supapă.
• Rezistența tuturor dispozitivelor de încălzire.
• Rezistența schimbătorului de căldură al cazanului.

Colectarea tuturor datelor necesare va deveni în mod clar o problemă chiar și în cea mai simplă schemă.

Ce să faceți

formulă

Din fericire, pentru un sistem autonom de încălzire, calculul hidraulic al încălzirii poate fi realizat cu o precizie acceptabilă și fără a intra în sălbăticie.

Debitul

Din partea de jos este limitată de creșterea diferenței de temperatură dintre debit și retur și, în același timp, probabilitatea crescută de aerisire. Debitul rapid va forța aerul de la poduri până la orificiul de aerisire automat; lentul nu poate face față acestei sarcini.

Pe de altă parte, un debit prea rapid va genera în mod inevitabil zgomot hidraulic. Elementele de supape și rotații de îmbuteliere vor fi o sursă de zumzet enervant.

Pentru încălzire, intervalul de debite acceptabile este de la 0,6 la 1,5 m / s; cu toate acestea, calculul altor parametri este de obicei efectuat pentru o valoare de 1 m / s.

diametru

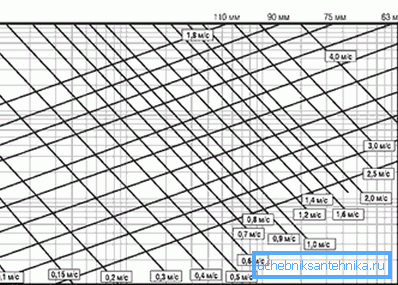

Cu puterea termică cunoscută, este mai ușor să o ridicați în funcție de tabel

Presiunea pe cap

Într-o versiune simplificată, se calculează cu formula H = (R * I * Z) / 10000.

În el:

• H este valoarea dorită a capului în metri.
• I - pierdere de presiune în conductă, Pa / m. Pentru o secțiune de țeavă dreaptă a diametrului calculat, este nevoie de o valoare cuprinsă între 100-150.
• Z este un factor suplimentar de compensare, care depinde de disponibilitatea echipamentelor suplimentare în circuit.

Dacă sistemul conține mai multe elemente din listă, se multiplică coeficienții corespunzători. Astfel, pentru un sistem cu supape cu bilă, fitinguri filetate pentru conducte și un termostat care reglează permeabilitatea îmbutelierii, Z = 1,3 * 1,7 = 2,21.

productivitate

Instrucțiunile pentru calcularea cu propriile mâini a performanței pompei nu este, de asemenea, foarte complexă.

Productivitatea este calculată prin formula G = Q / (1.163 * Dt), în care:

• G - performanță în m3 / oră.
• Q este puterea termică a circuitului în kilowați.
• Dt este diferența de temperatură dintre liniile de alimentare și retur.

exemplu

Să dăm un exemplu de calcul hidraulic al sistemului de încălzire pentru următoarele condiții:

• Temperatura delta dintre conductele de alimentare și retur este egală cu standardul de 20 de grade.
• Puterea termică a unui cupru - 16 KW.
• Lungimea totală a îmbutelierii cu un singur canal Leningradka este de 50 de metri. Dispozitivele de încălzire sunt conectate în paralel cu îmbutelierea. Se pierd termostatele, ruperea umplerii și circuitele secundare cu mixere.

Deci, să începem.

Diametrul intern minim conform tabelului de mai sus este de 20 de milimetri la o viteză de curgere de cel puțin 0,8 m / s.

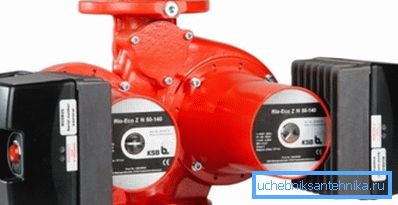

Util: pompele de circulație moderne au adesea o ajustare ușoară sau, mai convenabil, o ajustare netedă a performanței. În acest din urmă caz, prețul dispozitivului este ceva mai mare.

Capul optim pentru cazul nostru va fi (50 * 150 + 1,3) / 10000 = 0,975 m. De fapt, în majoritatea cazurilor parametrul nu trebuie calculat. Diferența în sistemul de încălzire al unui bloc de locuințe, care asigură circulația în acesta - doar 2 metri; aceasta este exact valoarea minimă a capului majorității absolute a pompelor rotorului umed.

Productivitatea este calculată ca G = 16 / (1.163 * 20) = 0.69 m3 / oră.

concluzie

Sperăm că metodele de calcul de mai sus vor ajuta cititorul să calculeze parametrii sistemului propriu de încălzire, fără a intra în junglă de formule complexe și date de referință. Ca întotdeauna, videoclipul atașat va oferi informații suplimentare. Mult noroc!
