Calcularea diametrului țevilor de încălzire: formule și

Cum se calculează diametrele conductelor de încălzire la o putere cunoscută a cazanului? Cum se calculează diametrul minim pentru o secțiune separată a conturului? În acest articol trebuie să ne familiarizăm cu formulele utilizate în calcule și să însoțim cunoștința cu exemple de calcule.

De ce aveți nevoie de el?

Și de fapt - de ce este necesar să se calculeze diametrul țevilor de încălzire? De ce pur și simplu nu luați conductele evident supradimensionate? La urma urmei, prin aceasta ne vom apăra de circulația excesiv de lentă în circuit.

Din păcate, această abordare are mai multe dezavantaje serioase.

• Consumul de materiale și, în consecință, prețul pe metru crește proporțional cu pătratul diametrului. Costurile nu vor fi un ban.

Notă: Pentru a menține aceeași presiune de lucru cu un diametru mărit al conductei, este necesar să se mărească grosimea peretelui, ceea ce crește și mai mult consumul de materiale.

• La fel de important, diametrul mărit al conductei înseamnă o creștere a volumului agentului de răcire. și, prin urmare, creșterea inerției termice a sistemului. Se va încălzi mai mult și se va răci mai mult, ceea ce nu este întotdeauna de dorit.

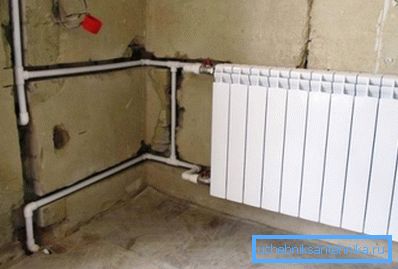

• În cele din urmă, odată cu deschiderea deschisă a țevilor de încălzire groase, ele nu vor decora cu adevărat camera, iar atunci când vor fi ascunse, vor crește adâncimea strobului în pereți sau grosimea șapei pe podea.

formulă

Din moment ce noi, dragul cititor, nu invidiem obținerea unei diplome de inginer de căldură, nu vom urca în junglă.

Un calcul simplificat al diametrului conductei de încălzire se realizează conform formulei D = 354 * (0,86 * Q / Dt) / v, în care:

• D este valoarea diametrului necesar în centimetri.
• Q - sarcină termică pe secțiunea corespunzătoare a circuitului.
• Dt este delta de temperatură între liniile de alimentare și retur. Într-un sistem autonom tipic, este de aproximativ 20 de grade.
• v este debitul agentului de răcire în țevi.

Se pare că avem nevoie de date pentru a continua.

Pentru a calcula diametrul țevilor pentru încălzire, avem nevoie de:

1. Aflați la ce viteză maximă se poate mișca lichidul de răcire.
2. Aflați cum puteți calcula puterea termică a întregului sistem și a secțiunilor sale individuale.

Viteza de răcire

Trebuie să îndeplinească o pereche de condiții limită.

Pe de o parte, lichidul de răcire trebuie să se întoarcă în circuit circa de trei ori pe oră. În caz contrar, delta temperaturii prețioase va crește considerabil, făcând încălzirea radiatoarelor neuniformă. În plus, în condiții severe de frig, avem o posibilitate foarte reală de a dezgheța cele mai reci părți ale circuitului.

Pe de altă parte, viteza excesiv de mare va genera zgomot hidraulic. A adormi la râul de apă din tevi este o plăcere, să zicem, pentru un amator.

Valabil este intervalul de debite de la 0,6 la 1,5 metri pe secundă; în același timp, valoarea maximă admisă de 1,5 m / s este utilizată de obicei în calcule.

Putere termică

Iată o diagramă a calculului său pentru rezistența termică normală a pereților (pentru centrul țării - 3,2 m2 * C / W).

• Pentru o casă privată, se iau 60 de wați pe metru cub de cameră pentru alimentarea bazei.
• Acestea adaugă 100 de wați la fiecare fereastră și 200 de wați la fiecare ușă.
• Rezultatul este înmulțit cu coeficientul regional în funcție de zona climatică:

Astfel, o cameră de 300 m2 cu trei ferestre și o ușă în Krasnodar (temperatura medie din ianuarie este de + 0,6 ° C) va necesita (300 * 60 + (3 * 100 + 200)) * 0,8 = 14,800 wați de căldură.

Pentru clădirile a căror rezistență termică la pereți diferă semnificativ de cea normalizată, se utilizează o altă schemă simplificată: Q = V * Dt * K / 860, unde:

• Q este cererea de căldură în kilowați.
• V este volumul de spațiu încălzit în metri cubi.
• Dt este diferența de temperatură dintre cameră și stradă la vârful frigului.

Este util: este mai bine să se ia temperatura în cameră cu standardele sanitare corespunzătoare, temperatura stradală - minimul mediu în ultimii ani.

• K - coeficientul de izolare a clădirii. În cazul în care pentru a obține valorile sale? Instrucțiunea va fi găsită în tabelul următor.

Unde să luați sarcina pentru o secțiune separată a circuitului? Se calculează prin volumul camerei, care este încălzită de această secțiune, una dintre metodele de mai sus.

Exemplu de calcul

Deci, în teorie, știm cum să calculam diametrul țevii de încălzire.

Să confirmăm cunoștințele teoretice cu practica și să facem calculul pentru următoarele condiții:

• Trebuie să calculam diametrul umpluturii într-o casă privată de 100 de metri pătrați.
• Înălțimea tavanului în casă este de 2,8 metri.
• Pereții sunt o cada de blocuri de beton marca D600 cu grosimea de 40 cm, cu o grosime de spumă exterioară de 150 mm.

• Casa se află în Komsomolsk-on-Amur din Teritoriul Khabarovsk (temperatura minimă medie în ianuarie este -30,8 C). Temperatura internă este egală cu + 20 ° C.

În primul rând, calculam nevoia de energie termică.

Izolația oferă o rezistență termică mai bună decât cea normalizată, ceea ce ne va obliga să ne întoarcem la a doua schemă de calcul de mai sus.

1. Volumul intern al casei este de 100 * 2.8 = 280 m3.
2. Temperatura Deltei între stradă și casă în cel mai rău caz pentru noi va fi egală cu 50 de grade.
3. Se presupune că coeficientul de izolare termică este de 0,7.
4. Capacitatea estimată a cazanului de încălzire a locuinței trebuie să fie de cel puțin 280 * 50 * 0,7 / 860 = 11,4 kW.

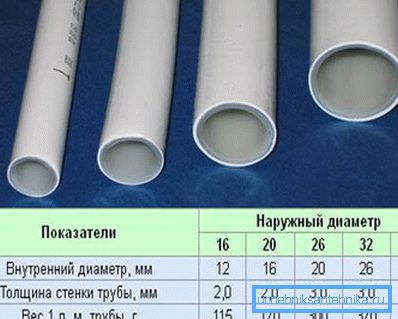

Rămâne să se efectueze calculul real al diametrului țevii pentru încălzire. Va fi egal cu 354 * (0.86 * 11.4 / 50) / 1.5 = 2.4 cm, care corespunde unei țevi din oțel VGP DN 25 sau unei țevi de polipropilenă cu un diametru exterior de 32 mm.

concluzie

Să ne reamintim că am dat scheme de calcul extrem de simplificate. Ca întotdeauna, cititorul poate găsi informații suplimentare despre subiect în videoclipul atașat la articol. Mult noroc!
