Calcularea rezervorului de expansiune pentru încălzire:

Acest articol este despre cum să calculați rezervorul de expansiune pentru încălzire în casa dvs. privată. Prezentăm formulele necesare pentru calcule și unele date suplimentare pe care cititorul le poate avea nevoie. Deci du-te.

Dispozitiv rezervor

Înainte de a începe calculele, merită înțeleasă o subtilitate. Volumul total al rezervorului de expansiune și expansiunea lichidului de răcire sunt două valori care sunt interconectate, dar nu deloc egale unul cu celălalt.

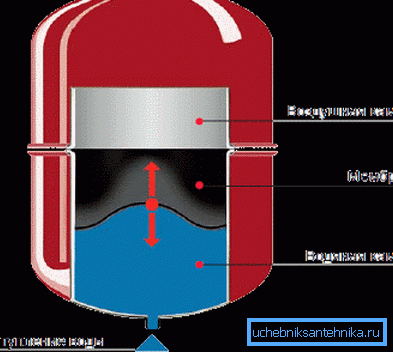

Acest lucru rezultă direct din schema de funcționare a dispozitivului pe care îl investigăm:

• Capacitatea sa este împărțită în două părți printr-o membrană din cauciuc elastic.. O parte a rezervorului este concepută pentru a fi umplută cu agent de răcire, în timp ce a doua este umplută cu aer cu o oarecare suprapresiune.
• Partea containerului destinat transportatorului de căldură este furnizată cu o conductă de ramificație pentru conectarea la circuit. Camera de aer, la rândul său, este completată cu un mamelon, care permite eliberarea presiunii sau creșterea acesteia cu o pompă manuală sau electrică.

Important: când încălzirea este pornită, o suprapresiune egală cu presiunea hidrostatică este creată în camera rezervorului de expansiune. Pur și simplu, atunci când înălțimea punctului de sus al circuitului de deasupra nivelului de instalare a rezervorului este de cinci metri, este reglată la o presiune de 0,5 kgf / cm2 (o presiune de 1 kgf / cm2 corespunde unui cap de 10 metri).

Astfel, volumul indicat de producător trebuie să conțină atât apa deplasată prin expansiune termică, cât și aerul, care, atunci când scade presiunea în exces, o va forța înapoi în circuit.

Schemele de plată

simplu

Formula cea mai simplă este după cum urmează: rezervorul de expansiune este luat egal cu 10% din cantitatea totală de agent de răcire. Dacă umpleți circuitul necesită 600 de litri de apă, aveți nevoie de un produs de 60 de litri; dacă completați încălzirea 800 litri - 80 și așa mai departe.

Ca toate schemele simple, aceasta are o mare marjă de eroare. Costul unei mari greșeli este o mică sumă excedentară pentru dimensiunile excesive, dar dacă subestimezi rezultatul în raport cu ceea ce ai nevoie, vei primi un răspuns constant al supapei de siguranță.

Cum se face un calcul mai exact cu mâinile tale?

exact

Mai precis, valoarea de care avem nevoie este calculată prin formula V = (Vt x E) / D, în care:

• V este valoarea dorită.
• Vt - cantitatea totală de încălzire - radiatoare, țevi, boiler etc.
• E este coeficientul de expansiune al agentului de răcire.
• D este coeficientul de eficiență al rezervorului de expansiune cu membrană.

Pentru a continua, ne lipsește clar câteva valori de referință.

Volumul lichidului de răcire din sistem

Cum puteți afla capacitatea completă a sistemului dvs. de încălzire?

• Umpleți-l cu apă și drenați complet într-un recipient de măsurare.
• Luând în considerare modificările citirilor la contorul de apă când umpleți sistemul din circuitul de apă rece.
• Punerea la dispoziție a capacităților tuturor dispozitivelor de încălzire (datele se găsesc în documentația pentru acestea) și toate conductele (pentru fiecare diametru se calculează cu formula V = Pi * R ^ 2 * H, unde Pi = 3,1415, R este jumătate din diametrul interior al conductei; H este lungimea lui).

• În cele din urmă, capacitatea unui sistem de încălzire echilibrat poate fi estimată la o rată de 15 litri pe kilowatt de ieșire termică a cazanului. Astfel, un cazan de 24 kW este conectat de obicei la un circuit umplut cu 24x15 = 360 litri de apă.

Rata de expansiune

În majoritatea cazurilor, apa obișnuită este folosită ca agent de răcire. Aici este coeficientul de expansiune pentru diferite temperaturi în timpul încălzirii de la o valoare de pornire de + 10 ° C.

Notă: adăugarea de antigel - etilenă sau propilen glicol crește expansiunea termică, dar nu atât de mult. Deci, cu o temperatură delta de 100 grade și un conținut de glicol în agentul de răcire egal cu 30%, expansiunea va crește cu numai 0,45%.

Raportul randamentului rezervorului

Instrucțiunile pentru calcularea valorii eficacității rezervorului sunt, de asemenea, destul de simple.

Aici folosim formula formulei D = (PV - PS) / (PV + 1). În el:

• D este coeficientul dorit;
• Pv este presiunea maximă de lucru (pentru care supapa de siguranță a declanșat).
• Ps - presiunea de încărcare a rezervorului. Aceasta, așa cum am aflat mai devreme, corespunde presiunii hidrostatice din circuitul de încălzire.

Exemplu de calcul

Să efectuăm calculul cu privire la corectitudinea schemelor pentru următoarele condiții:

• Trebuie să încălzim o casă cu două etaje, partea superioară a sistemului de încălzire în care se ridică deasupra rezervorului de expansiune la 5 metri.
• Suprafața totală a casei cu izolație standard este de 240 de metri. Să estimăm nevoia de putere termică a cazanului utilizând cea mai simplă formulă: 240/10 = 24 KW.
• Încălzirea maximă a apei utilizate ca lichid de răcire, luăm egal cu 80 de grade.

Deci:

1. Presiunea maximă standard de lucru pentru sistemele autonome este de 2,5 kgf / cm2.
2. 5 metri de înălțimea conturului ne dau o presiune hidrostatică de 0,5 kgf / cm2.
3. Raportul de eficiență al rezervorului va fi (2,5 - 0,5) / (2,5 + 1) = 0,57.

1. Coeficientul de expansiune la încălzire la 80 de grade poate fi luat egal cu 0,036 (conform tabelului este egal cu 3,58%).
2. Volumul total al circuitului, calculat prin puterea cazanului, se presupune a fi 24 x 15 = 360 litri.
3. Astfel, volumul minim al rezervorului este egal (360 x 0,036) / 0,57 = 22,7 litri (rotunjit la cea mai apropiată valoare standard - 24-25 litri).

Este ușor de observat că o schemă de calcul mai complicată în acest caz ne-a ajutat să economisim relativ mai ușor între 11 și 12 litri de capacitate.

concluzie

Fie ca să-și petreacă timpul pe un calcul exact sau să utilizeze o schemă simplă - cititorul va trebui să decidă singur. Ca întotdeauna, videoclipul atașat îi va oferi atenția unor informații tematice suplimentare.

Mult noroc!
