Calcularea secțiunilor radiatoarelor pe spațiul de planșeu:

Cum se calculează radiatorul pe suprafața podelei - rezidențial sau industrial? În acest articol, vom familiariza cititorul cu mai mulți algoritmi de complexitate variabilă și vom prezenta pentru confortul de referință unele date de referință. Deci du-te.

Etape de calcule

De fapt, sunt doar doi.

1. Inițial, nevoia estimată de spațiu în puterea termică.
2. Apoi, în funcție de valoarea specifică a fluxului de căldură (pe secțiune, pe încălzire, etc.), se calculează numărul elementelor de contur corespunzătoare.

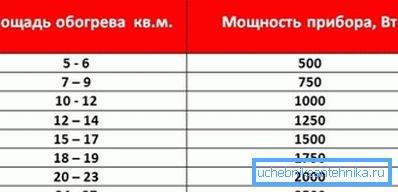

Specificați: în rețea puteți găsi un număr mare de mese și calculatoare, rezultând direct numărul de secțiuni din zonă. Cu toate acestea, precizia acestor calcule este, de obicei, scăzută, deoarece acestea ignoră complet factorii suplimentari care măresc sau reduc pierderile de căldură.

Calculul puterii

Schema 1

Cea mai simplă schemă este prezentă în urmă cu jumătate de secol în SNiP sovietic: puterea unui radiator de încălzire pe cameră este aleasă la o rată de 100 de wați / 1 m2.

Algoritmul este clar, extrem de simplu și inexact.

De ce?

• Pierderile reale de căldură sunt foarte diferite pentru etajele extreme și medii, pentru apartamentele din colț și camerele din centrul clădirii.
• Ele depind de suprafața totală a ferestrelor și ușilor, precum și de structura geamurilor. Este clar că ramele din lemn cu geamuri din sticlă vor asigura o pierdere de căldură mult mai mare decât o geam triplă.
• În diferite zone climatice, pierderile de căldură vor varia, de asemenea. În apartament de -50 C va avea nevoie, evident, mai multă căldură decât în ​​+5.
• În cele din urmă, alegerea unui radiator în funcție de zona camerei o face să neglijeze înălțimea plafoanelor; Între timp, consumul de căldură în tavane de 2,5 și 4,5 metri înălțime va varia foarte mult.

Schema 2

Estimarea puterii termice și calcularea numărului de secțiuni ale radiatorului în funcție de volumul camerei oferă o precizie semnificativ mai mare.

Iată instrucțiunile pentru calcularea puterii:

1. Cantitatea de bază a căldurii este estimată la 40 wați / m3.
2. Pentru sălile de colț, acesta crește de 1,2 ori, pentru etaje extreme - cu 1,3, pentru case private - cu 1,5.
3. Fereastra adaugă 100 de wați la necesarul de căldură al camerei, ușa spre stradă - 200.
4. Se introduce un coeficient regional. Se consideră egal:

Să luăm un exemplu cu mâinile noastre pentru a găsi nevoia de căldură într-o cameră de colț de 4x5x3 metri, cu o fereastră situată în orașul Anapa.

1. Volumul camerei este de 4 * 5 * 3 = 60 m3.
2. Nevoia de bază pentru căldură este estimată la 60 * 40 = 2400 wați.
3. Deoarece camera este unghiulară, folosim coeficientul 1.2: 2400 * 1.2 = 2880 wați.
4. Fereastra exacerbează situația: 2880 + 100 = 2980.
5. Clima blândă a Anapa își face propriile ajustări: 2980 * 0.8 = 2384 wați.

Schema 3

Ambele scheme anterioare sunt rele deoarece ignoră diferența dintre diferitele clădiri în ceea ce privește izolația pereților. Între timp, într-o casă modernă eficientă din punct de vedere energetic, cu izolație exterioară și într-un atelier de cărămidă cu geam din o singură bucată, pierderile de căldură vor fi diferite.

Radiatoarele pentru spații industriale și case cu izolație nestandardă pot fi calculate cu formula Q = V * Dt * k / 860, în care:

• Q - puterea circuitului de încălzire în kilowați.
• Volumul V încălzit.
• Dt este delta calculată a temperaturii cu strada.

Rețineți: temperatura camerei este luată din standardele sanitare sau cerințele tehnologice; strada este estimată de temperatura medie pentru cele mai reci 5 zile de iarnă.

• k - coeficient de încălzire. În cazul în care pentru a obține valorile sale?

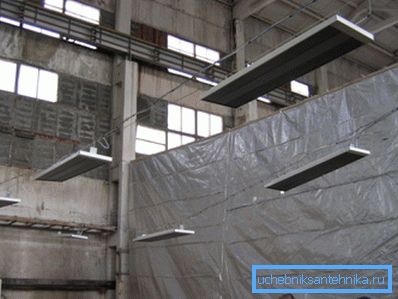

Să presupunem, de asemenea, în acest caz, algoritmul de calcul cu un exemplu - calculăm puterea termică a radiatoarelor unei încăperi de producție de 400 mp cu o înălțime de 5 metri, o grosime a peretelui de cărămidă de 25 cm și un singur geam. Această imagine este destul de tipică pentru zonele industriale.

Să fim de acord că temperatura celui mai rece săptămână de cinci zile este de -25 grade Celsius.

1. Pentru atelierele de producție, limita inferioară a temperaturii admisibile este considerată a fi +15 C. Astfel, Dt = 15 - (-25) = 40.
2. Coeficientul de izolație termică este egal cu 2,5.
3. Volumul camerei este de 400 * 5 = 2000 m3.
4. Formula va avea forma Q = 2000 * 40 * 2.5 / 860 = 232 kW (cu rotunjire).

Calculul dispozitivelor de încălzire

Fonturile din fontă, din aluminiu și bimetalice, din radiatoare din oțel tubular, din panouri și plăci, precum și din convectoare sunt utilizate pe scară largă în spații rezidențiale pentru încălzire.

Cum se determină puterea termică a fiecărui dispozitiv?

Pentru panouri, convectoare, baterii și plăci tubulare care nu se separă, vă puteți concentra numai asupra caracteristicilor furnizate de producător. Ele sunt întotdeauna prezente în documentația de însoțire sau pe site-ul producătorului.

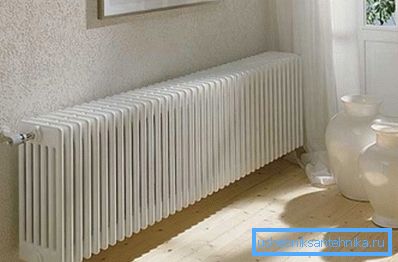

Pentru bateriile secționale cu o dimensiune verticală standard (500 mm), vă puteți concentra asupra următoarelor valori ale fluxului de căldură:

• Sectiune din fonta - 140-160 wați;

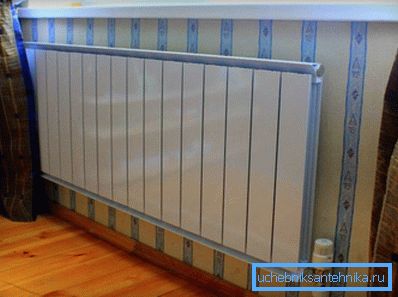

• aluminiu - 180-200;

• bimetalic - 170-190.

Punct important: puterea nominală este indicată pentru diferența de 70 de grade dintre radiator și aerul din încăpere. Dacă diferența este de jumătate mai mare, transferul specific de căldură va fi redus cu aceeași sumă.

Astfel, cu necesitatea unei puteri termice de 2,3 kW, radiatorul de aluminiu (200 W / secțiune) trebuie să aibă secțiuni 2300/200 = 12 (cu rotunjire).

Caz special

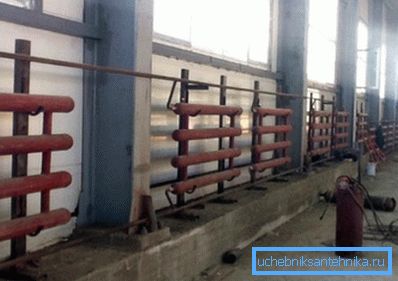

Radiatoarele tipice de încălzire pentru spații industriale sunt registrele din oțel toate sudate. Prețul redus al materialului, împreună cu rezistența ridicată, le face mult mai atractive decât alte soluții.

Puterea lor poate fi calculată prin următorul algoritm:

• Pentru o singură țeavă orizontală, aceasta este egală cu Q = 3.14xD * L * 11.63 * Dt, unde D este diametrul țevii în metri, L este lungimea în metri și Dt este delta temperaturii dintre cameră și lichidul de răcire.
• Într-un registru orizontal cu mai multe secțiuni, factorul 0.9 este utilizat pentru a calcula secțiunile începând cu al doilea.

Astfel, un registru cu o singură secțiune de zece metri cu diametrul de 250 mm, atunci când este încălzit cu abur supraîncălzit (20 ° C) și la o temperatură în atelier de 15 ° C, va da 3,14 * 0,25 * 10 * 11,63 * (200-15) = 16,889 watți de căldură.

concluzie

După cum puteți vedea, schemele de calcul aplicate sunt relativ simple și destul de ușor de înțeles chiar și pentru o persoană care este departe de proiectarea sistemelor de încălzire. Informații suplimentare pot fi găsite, ca de obicei, în videoclipul din acest articol. Mult noroc!
