Calculul diametrului țevii pentru încălzire este o etapă

Când vine vorba de instalarea unui sistem de încălzire, destul de des țeava este selectată doar pe baza recomandărilor prietenilor sau recomandărilor vânzătorilor din magazin. Calculul diametrului țevii pentru încălzire nu este întotdeauna realizat.

Alegerea unei mărimi la întâmplare, există riscul ca sistemul de încălzire să funcționeze ineficient.

Efectul diametrului asupra funcției de încălzire

Este puțin probabil ca instrucțiunile de instalare pentru sistemul de încălzire să afecteze calculul conductei (de asemenea, aflați cum se calculează diametrul țevii pentru încălzire).

Între timp, atunci când se deplasează printr-o țeavă, lichidul de răcire întâlnește mai multe tipuri de rezistență și acest lucru trebuie luat în considerare la selectarea unei dimensiuni standard:

• perete frecare. Din această cauză, o parte din viteză este pierdută;
• pierderea vitezei la înclinare. Cablarea în jurul apartamentului nu poate fi efectuată fără întoarcere (în afară de aceasta, există o întoarcere la un unghi de 90?);
• schimbarea diametrului. Dacă încercați să utilizați diferite dimensiuni atunci când distribuiți în apartament, rezistența la curgere va fi observată și în locurile de conjugare de diferite dimensiuni.

Fiți atenți! Reducerea diametrului conductei de încălzire este nedorită. Când cablurile din jurul casei trebuie să utilizați aceeași dimensiune. O excepție este permisă în cazul unei lungimi mari a buclei de circulație, caz în care este posibil să se mărească viteza lichidului de răcire prin scăderea D.

În ceea ce privește conducta în sine, principala sa caracteristică care afectează mișcarea lichidului de răcire poate fi numită diametrul interior (D). Cu cat este mai mica, cu atat este mai mare presiunea si viceversa - pe masura ce Dw creste, presiunea din sistem scade. Acest lucru trebuie luat în considerare la selectarea diametrului țevii pentru încălzire.

O greșeală obișnuită a instalatorilor amatori este asociată cu acest fenomen. Ei sunt siguri că dacă veți lua o dimensiune mai mare, atunci mai multe căldări vor trece prin radiatoare, iar camera se va încălzi mai repede.

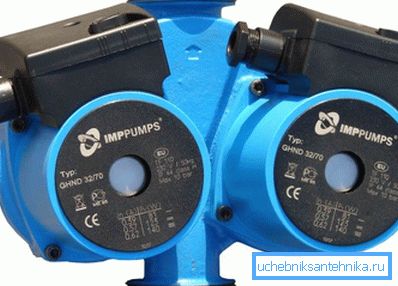

De fapt, efectul va fi invers - datorită căderii de presiune, bateriile vor rămâne reci. În acest caz, instalarea unei pompe de circulație mai puternice poate ajuta, dar prețul unei astfel de soluții este ridicat, este mult mai ușor să alegeți diametrul potrivit.

Un exemplu de calcul al sistemului de încălzire

De regulă, un calcul simplificat se efectuează pe baza unor parametri precum volumul camerei, nivelul izolației acesteia, debitul agentului de răcire și diferența de temperatură în conductele de admisie și evacuare.

Diametrul țevii pentru încălzire cu circulație forțată este determinat în următoarea ordine:

• cantitatea totală de căldură care trebuie furnizată camerei este determinată (puterea termică, kW); puteți, de asemenea, să vă concentrați asupra datelor din tabel;

• solicitând viteza mișcării apei, determinând valoarea optimă D.

Calcularea puterii termice

De exemplu, va exista o cameră standard cu dimensiunile de 4,8 x 5,0 x 3,0 m. Circuitul de încălzire cu circulație forțată, este necesar să se calculeze diametrul conductelor de încălzire pentru cablarea în jurul apartamentului. Formula de bază este după cum urmează:

în formula, se utilizează următoarea notație:

• V este volumul camerei. În exemplu, este egal cu 3,8 • 4,0 • 3,0 = 45,6 m³;
• ?t este diferența dintre temperatura pe stradă și în cameră. În exemplu, luată la 53 ° C;

• K este un coeficient special care determină gradul de izolare al unei clădiri. În general, valoarea sa este cuprinsă între 0,6-0,9 (izolarea termică efectivă este utilizată, podeaua și acoperișul sunt izolate, cel puțin ferestrele cu geam termopan sunt instalate) la 3-4 (clădiri fără izolare termică, de exemplu, cabine). În exemplu, se utilizează o variantă intermediară - apartamentul are izolație termică standard (K = 1,0 - 1,9), este acceptat K = 1,1.

Producția totală de căldură trebuie să fie de 45,6 • 53 • 1,1 / 860 = 3,09 kW.

Puteți utiliza date tabulare.

Determinarea diametrului

Diametrul conductelor de încălzire este determinat de formula

Unde se utilizează notația:

• ?t - diferența de temperatură a agentului de răcire în conductele de alimentare și de evacuare. Având în vedere că apa este furnizată la o temperatură de aproximativ 90-95 ° C și are timp să se răcească la 65-70 ° C, diferența de temperatură poate fi luată ca fiind egală cu 20 ° C;
• v - viteza mișcării apei. Nu este de dorit ca acesta să depășească 1,5 m / s, iar pragul minim admis este de 0,25 m / s. Se recomandă oprirea la o viteză intermediară de 0,8 - 1,3 m / s.

Fiți atenți! Alegerea greșită a diametrului țevii pentru încălzire poate duce la o scădere a vitezei sub pragul minim, care la rândul său va provoca blocaje de trafic aerian. Ca urmare, eficiența muncii va deveni zero.

Valoarea Δvn din exemplu va fi v354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 mm. Dacă acordați atenție dimensiunilor, de exemplu, conductei PP, este clar că nu există pur și simplu nici un astfel de Dvn. În acest caz, alegeți doar diametrul cel mai apropiat al țevilor de propilenă pentru încălzire.

În acest exemplu, puteți alege PN25 cu Dv 33,2 mm, ceea ce va duce la o ușoară creștere a vitezei lichidului de răcire, dar va rămâne în limite acceptabile.

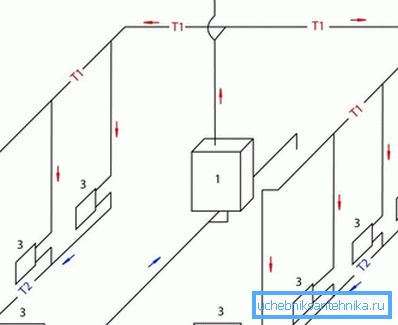

Caracteristicile sistemelor de încălzire cu circulație naturală

Principala lor diferență este că nu utilizează o pompă de circulație pentru a crea presiune. Fluidul se deplasează prin gravitate, după încălzire, este împins în sus, apoi trece prin radiatoare, se răcește și se întoarce la cazan.

În comparație cu sistemele cu circulație forțată, diametrul țevilor pentru încălzire cu circulație naturală ar trebui să fie mai mare. Baza calculului în acest caz este aceea că presiunea de circulație depășește pierderile de frecare și rezistențele locale.

Pentru a nu calcula valoarea presiunii de circulație de fiecare dată, există tabele speciale compilate pentru diferențe de temperatură diferite. De exemplu, dacă lungimea conductei de la boiler la radiator este de 4,0 m, iar diferența de temperatură este de 20 ° C (70 ° C la ieșire și 90 ° C în alimentare), presiunea de circulare va fi de 488 Pa. Pe această bază, viteza lichidului de răcire este selectată prin schimbarea lui D.

Atunci când efectuați calculele cu mâinile proprii, este necesar un calcul de verificare. Adică, calculele sunt efectuate în ordine inversă, scopul testului fiind acela de a stabili dacă pierderile datorate frecării și rezistenței locale nu depășesc presiunea de circulație.

Rezumând

Calculul conductei de încălzire este o sarcină foarte importantă în faza de proiectare. Informațiile din articol vă vor permite să calculați în mod independent sistemul de încălzire, astfel încât să fie garantat un microclimat confortabil în casă (vezi și articolul Care sunt conductele de încălzire mai bune: o analiză a celor mai frecvente opțiuni).

În videoclipul din acest articol, calculul conductei se realizează la viteza admisă.
