Calculul gcal pentru încălzire: metode și formule de

Ce este această unitate - gigakaloriya? Cum este legată de kilowați-ore mai frecvente de energie termică? Ce date sunt necesare pentru a calcula căldura câștigată în cameră în gigcaloria? În cele din urmă, ce formule sunt folosite pentru a calcula? Să încercăm să răspundem la aceste întrebări.

Ce este

Începem cu următoarea definiție. Calorii reprezintă cantitatea de energie necesară pentru a încălzi 1 gram de apă pe gradul Celsius la presiunea atmosferică.

Deoarece, comparativ cu costul căldurii pentru încălzirea spațiilor, o calorie este o cantitate ridicol de mică, calculele folosesc de obicei o gigacalorie (Gcal) egală cu un miliard (10 ^ 9) calorii.

Utilizarea acestei valori particulare este prevăzută de Regulamentul privind contabilitatea energiei termice și lichidului de răcire emis de Ministerul Combustibilului și Energiei al Federației Ruse în 1995.

Informații: consumul mediu standard de căldură în Rusia este de 0,0342 gigacalorie pe metru pătrat din suprafața totală a locuințelor pe lună. Standardele pentru diferite regiuni diferă în funcție de zona climatică și sunt determinate de organele legislative locale.

Ce este Gcal în încălzire în valori mai familiare pentru noi?

• O gigacalorie este suficientă pentru a încălzi 1000 de tone de apă cu un grad.
• Aceasta corespunde la 1162.2222 kilowați-oră.

De ce aveți nevoie de el?

Clădiri de apartamente

Totul este foarte simplu: gigacalorii sunt folosite în calculele pentru căldură. Cunoscând cât de multă energie termică este lăsată în clădire, consumatorul poate fi facturat destul de concret. Pentru comparație, atunci când încălzirea centrală funcționează fără contor, se emite o factură pentru zona camerei încălzite.

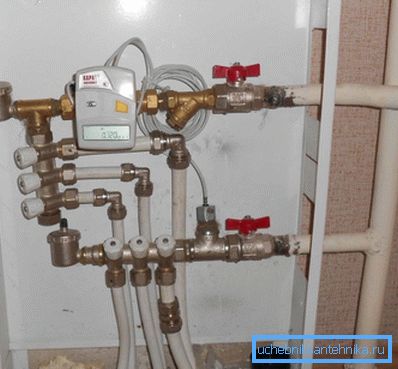

Prezența unui contor de energie termică presupune conexiuni orizontale secundare sau colectoare ale conductelor de încălzire: în apartament sunt instalate plăcile de alimentare și conductele de retur; configurația sistemului de locuințe este determinată de proprietar. Această schemă este tipică pentru clădirile noi și, printre altele, permite controlul flexibil al consumului de căldură, alegând între confort și economie.

Cum este ajustarea?

• Reglarea încălzitoarelor. Pedala de accelerație vă permite să limitați permeabilitatea radiatorului, reducându-i temperatura și, prin urmare, costul căldurii.
• Instalarea unui termostat comun pe conducta de retur. Debitul lichidului de răcire va fi determinat de temperatura din încăpere: va crește atunci când aerul se răcește și va scădea la încălzire.

Case particulare

Proprietarul cabanei este interesat în primul rând de prețul unei gigacaloage de căldură obținută din diverse surse. Ne permitem să oferim valori aproximative pentru regiunea Novosibirsk pentru tarifele și tarifele din 2013.

Pentru comparație: încălzirea centrală în momentul colectării datelor statistice costa 1467 ruble pe gigakaloriya.

contoare

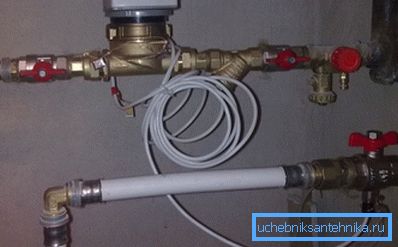

Ce date sunt necesare pentru contabilitatea de căldură?

Este ușor să ghiciți:

1. Răcirea lichidului prin dispozitive de încălzire.
2. Temperatura la intrarea și ieșirea din secțiunea corespunzătoare a circuitului.

Două tipuri de contoare sunt utilizate pentru a măsura debitul.

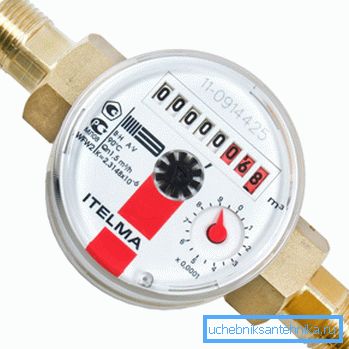

Contoare de rotoare

Contoarele destinate încălzirii și apei calde menajere diferă de cele utilizate pe apa rece numai de materialul rotorului: este mai rezistent la temperaturi ridicate.

Mecanismul în sine este același:

• Debitul lichidului de răcire determină rotirea rotorului.
• Transmite rotația mecanismului de măsurare fără interacțiune directă, prin intermediul unui magnet permanent.

În ciuda simplității designului, contoarele au un prag de declanșare destul de scăzut și sunt bine protejate de fraudarea datelor: orice încercare de a opri rotorul cu un câmp magnetic extern se bazează pe prezența unui mecanism de ecran antimagnetic.

Contoare cu înregistrator diferențial

Dispozitivul celui de-al doilea tip de contoare se bazează pe legea Bernoulli, care prevede că presiunea statică într-un curent de lichid sau gaz este invers proporțională cu viteza sa.

Cum se utilizează această caracteristică a hidrodinamicii pentru a calcula fluxul de lichid de răcire? Este suficient să-i blochezi drumul cu o mașină de spălat de reținere. Căderea de presiune pe mașina de spălat va fi direct proporțională cu viteza de curgere prin ea. Prin înregistrarea presiunii cu ajutorul unei perechi de senzori, este ușor să calculați debitul în timp real.

Curios: dispozitivul de măsurare implică prezența electronicii în el. Cele mai multe modele de acest tip de metru nu numai că oferă date brute - consumul de apă și temperatura acestuia -, dar, de asemenea, calculează utilizarea efectivă a căldurii. Modulul de comandă al unor astfel de dispozitive are un port pentru conectarea la un calculator și poate fi reconfigurat cu mâinile proprii sub schema de calcul modificată.

Și dacă nu este vorba despre un circuit de încălzire închis, ci despre un sistem deschis cu posibilitatea de a selecta apă caldă? Cum se înregistrează fluxul de apă fierbinte?

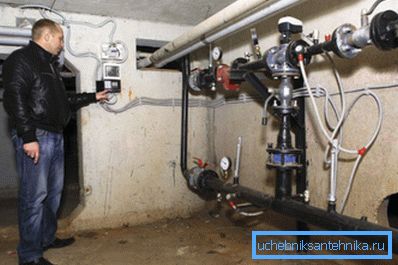

Soluția este evidentă: în acest caz, șaibele de reținere și senzorii de presiune sunt plasați pe ambele conducte de alimentare și de retur ale încălzirii. Diferența dintre fluxul de lichid de răcire dintre fire și va indica cantitatea de apă fierbinte care a fost utilizată pentru gospodării.

formulă

Cum se calculează Gcal pentru încălzire în prezența contoarelor pe ambele linii pentru un sistem deschis (cu alimentare cu apă caldă) sau un sistem închis (fără alimentare cu apă caldă)?

Formula de calcul este Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

În el:

• Q este cantitatea necesară de energie termică în gigacaloage.
• V1 și V2 - fluxul de lichid de răcire prin debitul și debitul de retur în tone.

Utile: contoarele, din motive evidente, arată consumul în metri cubi, nu în tone. Masa reală a unui metru cub de apă caldă de proces este puțin diferită de o tonă; dar diferența pe fondul erorilor contorului este neglijabilă, astfel încât să puteți utiliza în siguranță citirile măsurate în metri cubi.

• T1 este temperatura la intrarea în circuit (debit).
• T2 - temperatura la ieșirea circuitului (retur).
• T este temperatura apei reci care alimentează traseul pentru a compensa pierderile. În timpul sezonului de încălzire, se presupune că este de +5 С, din sezon - +15 С.
• Împărțirea cu 1000 este necesară tocmai pentru a obține rezultatul nu în mega-, ci în gigacalorii. În caz contrar, va trebui să recalculam consumul de apă în mii de tone.

Astfel, cu un debit de debit la o cantitate de 52 m3, debitul de retur este de 44 m3, temperaturile pe tur sunt de 95 ° C, iar fluxul de retur este de 70 ° C în casă (52 * (95-5) 1000 = 1,82 Gcal de căldură.

Notă: consumul de apă se facturează separat. Considerăm doar consumul de energie termică.

Care sunt instrucțiunile de calcul, dacă ai un singur contra - pe teren? Desigur, se presupune că vorbim despre un sistem închis (fără apă caldă menajeră).

Formula de calcul este Q = V * (T1-T) / 1000.

De exemplu, cu un debit de apă de 52 m3 și o temperatură a lichidului de răcire de 95 ° C, 52 (95-5) / 1000 = 4,68 gigacolori vor rămâne în apartamentul din apartament. După cum se vede ușor, un astfel de sistem de numărare este mult mai puțin benefic pentru consumator.

concluzie

Sperăm că informațiile oferite cititorului îl vor ajuta să economisească prin încălzire. Ca întotdeauna, materialele tematice suplimentare pot fi găsite în videoclipul atașat. Mult noroc!
