Calculul radiatoarelor bimetalice pentru suprafață, volum și

Care este calculul radiatoarelor bimetalice pe zona locuinței? Cum se calculează numărul secțiunilor necesare pentru încălzirea unei case sau a unui apartament cu o înălțime a plafonului nestandard? În articolul nostru vom încerca să găsim răspunsuri la aceste și la alte întrebări.

Etape de calcul

Calculul secțiunilor radiatoarelor bimetalice de încălzire constă din două etape:

1. Estimarea nevoii de căldură;

Notă: în funcție de suprafață, se poate calcula doar izolația standard a pardoselilor din clădiri și standardul (2,5 metri) înălțimea tavanului (corespunzătoare SNiP-ului actual). În alte cazuri, schema de decontare este considerabil complicată.

1. Recalcularea puterii termice în numărul de secțiuni luând în considerare fluxul de căldură corespunzător unei secțiuni.

Căldură în secțiune

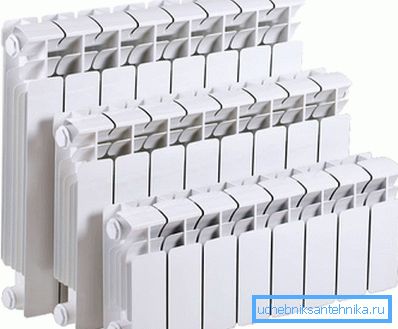

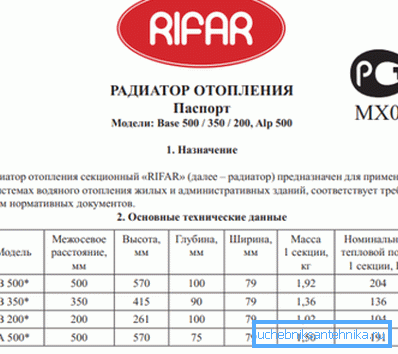

Să începem cu o sarcină mai simplă. Calculul secțiunii radiatorului bimetalic implică necesitatea datelor de referință - fluxul de căldură pentru o secțiune. Iată valorile estimate pentru diferitele dimensiuni ale încălzitoarelor:

Cu toate acestea, după cum se obișnuiește în astfel de cazuri, trucul se află în detalii.

• Producătorii raportează valoarea debitului de căldură pentru temperatura agentului de răcire în 90 ° C la o temperatură în cameră încălzită +20 ° C (Dt = 70 ° C). Costul reducerii temperaturii lichidului de răcire la + 55 ° C (Dt = 55 ° C) reprezintă o scădere dublă în secțiunea de putere;

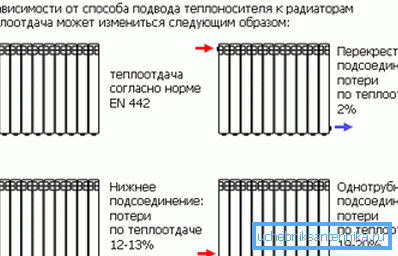

• La conectarea laterală a radiatorului și lungimea sa considerabilă, puterea secțiunilor finale (după 10) va scădea cu 10-40%;
• Conectarea de la partea inferioară spre partea inferioară va duce la scăderea puterii secțiunii cu 10 - 13%, dar va garanta o încălzire uniformă pe întreaga lungime;
• Conectarea diagonală la orice lungime a bateriei va permite transferul de căldură cu 2-3% sub nominal;

• Împingerea secțiunilor de capăt pe parcursul mai multor ani va reduce din nou transferul de căldură cu 1,2-1,5 ori;

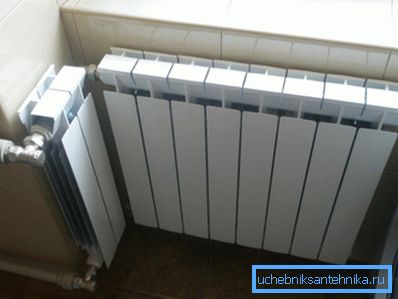

• În cele din urmă, instalarea unui încălzitor într-o nișă sau cutie va avea, de asemenea, un efect negativ asupra eficienței încălzirii.

Sfat: calculul puterii se face cel mai bine cu un factor de siguranță de 1,2. Puterea excesivă poate fi redusă prin sufocarea dispozitivului cu o supapă conică sau cu un cap termic.

scheme

Calculul zonelor simple

Calculul suprafeței radiatoarelor bimetalice este extrem de simplu:

1. Pe 1 m2 de spațiu încălzit în proiect se prevede o putere termică de 100 de wați;
2. Pentru regiunile reci și calde ale țării, se folosește factorul de corecție (de la 0,7 pentru Teritoriul Krasnodar la 2,0 pentru Chukotka și Yakutia). Deci, pentru o cameră de 15 metri în teritoriul Khabarovsk (un coeficient regional de 1,6) va dura 15 * 100 * 1,6 = 2400 de căldură. Cu o putere de secțiune de 180 de wați, cantitatea lor minimă va fi de 2400/180 = 14 (cu rotunjiri).

Curios: un calculator tipic pentru calculul radiatoarelor de încălzire bimetalice pe site-urile vânzătorilor sau producătorilor utilizează doar un astfel de algoritm de calcul. Factori suplimentari, cum ar fi gradul de izolare a clădirilor sau înălțimea plafonului, sunt extrem de rare.

Calculul în funcție de volum

Este clar că, cu o înălțime semnificativă a plafoanelor din apartament, nevoia de căldură va crește dramatic: cu cât este mai mare volumul de aer, cu atât mai multă energie termică va fi necesară pentru încălzirea acestuia la o temperatură care respectă standardele sanitare.

Pentru încăperile de înălțime nestandardă, sunt adesea folosite câteva instrucțiuni corectate, luând în considerare o serie de factori suplimentari:

• La 1 m3 de volum în proiect sunt plasate 40 W de energie termică;
• Pentru apartamentele de la colț și față într-o clădire de apartamente, se folosește un factor de modificare de 1,2, pentru etaje extreme 1,3;

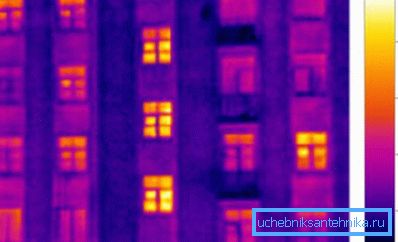

• O suplimentare de 100 de wați se adaugă la fiecare fereastră;

• Se ia în considerare și coeficientul regional (0,7 - 2,0).

Să facem asta cu mâinile noastre pentru a calcula nevoia de căldură a unei încăperi cu o fereastră situată în mijlocul unui bloc de locuințe din orașul Yalta (Crimeea), cu dimensiunile de 4,6 x 5,7 metri și o înălțime a tavanului de 4,5 metri.

1. Volumul camerei va fi de 4,6 * 5,7 * 4,5 = 118 m3;
2. Coeficientul regional pentru Yalta (temperatura medie din ianuarie +4 C) este de 0,7; Nu există alți factori de corecție;
3. Nevoia de căldură va fi (118 * 40 + 100) * 0.7 = 3374 wați;
4. Calculul numărului de secțiuni ale radiatoarelor bimetalice de încălzire ne va da atunci când secțiunea de putere de 180 de valori va avea valoarea 19.

Amintiți-vă: cu o astfel de lungime a încălzitorului, acesta este conectat de jos în jos sau în diagonală.

Calcularea volumului pentru încălzirea nestandardă

Schema cea mai generală, care ia în considerare volumul camerei, diferența de temperatură cu strada și coeficientul integral al izolației clădirilor: Q = V * Dt * k / 860.

Cu aceasta:

• Puterea Q ajungem în kilowați;

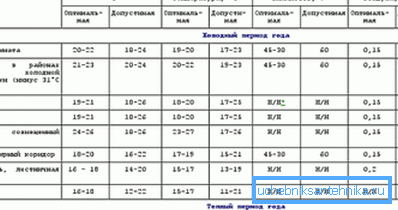

• Ca Dt, se folosește diferența dintre temperatura internă medie (pentru o locuință - norma sanitară a temperaturii) și minimul mediu al celei mai reci de iarnă;

• k este luat din următorul tabel:

Să calculam încă o dată nevoia de căldură pentru camera noastră din Yalta, dar cu câteva noi introductive:

• Cladirea nu este izolata din exterior si este din caramida. Grosimea zidăriei - 500 mm. Geamuri duble;
• Cu o normă sanitară a temperaturii de iarnă într-o zonă rezidențială de +18 C, minimul mediu din ianuarie în Yalta este -3C.

Mergem la calcule.

• Am calculat deja volumul spațiilor premergătoare - 118 m3;
• Dt este egal cu diferența de + 18C și -3C - 21 de grade;
• Luăm coeficientul de izolație egal cu 1,1;
• Calculul ca întreg va lua forma Q = 118 * 21 * 1.1 / 860 = 3.16 kW, sau 3160/180 = 18 secțiuni.

concluzie

După cum puteți vedea, schemele de calcul aplicate pentru dispozitivele de încălzire sunt destul de diverse și previzibil dau unele variații în rezultate. Aflați mai multe despre cum să calculați radiatoarele bimetalice, ajutați videoclipul în acest articol. Mult noroc!
