Calculul radiatoarelor de încălzire ale unei case

Încălzirea și încălzirea propriilor lor case este întotdeauna una dintre valorile primare ale vieții umane, mai ales în cazul în care trăiește în regiunile reci, astfel încât să puteți utiliza un calculator pentru a calcula radiatoare acasă private sau de a face astfel de calcule pe cont propriu, ar fi mai corect.

Dar va fi suficient pentru a calcula cât de multe secțiuni de care aveți nevoie pentru o anumită cameră, trebuie, de asemenea, să aibă grijă de dispozitive maxime de transfer de căldură, din cauza conexiunii și punctele de vedere ale circuitului lor, precum și amplasarea corectă a instrumentelor, care este, de asemenea, de o mare importanță pentru a crea un microclimat.

Desigur, există multe cerințe, dar ele nu sunt atât de complicate, cum pare la prima vedere, pe care le vom spune acum, și vom demonstra, de asemenea, cu privire la subiectul videoclipului din acest articol.

Cum se calculează puterea radiatorului

Există calcule destul de complexe care sunt utilizate în proiectarea clădirilor rezidențiale și publice, care iau în considerare o mulțime de nuanțe diferite, care, poate, pot fi cunoscute numai de designeri.

Vă oferim o modalitate mai simplă de calculare, în care sunt posibile mici erori, dar, totuși, această metodă funcționează și nu a eșuat pe nimeni.

Ce sunt radiatoarele

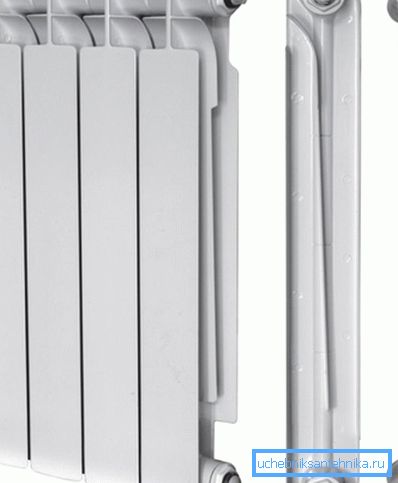

• Radiatoare de încălzire bimetalice astăzi este posibil să se numească cele mai solicitate nu numai pentru sistemele autonome, ci și pentru sistemele centralizate - în ciuda faptului că prețul lor este mai mare decât cel al fontei, chiriașii le instalează în loc de fontă în apartamentele lor private. O astfel de popularitate nu este în zadar - un dispozitiv format din două metale - partea interioară acolo din oțel, ceea ce permite să reziste la aproape orice presiune posibilă în circuitul de încălzire, chiar și în clădiri cu mai multe etaje, iar pe partea de sus există aluminiu, care are o conductivitate termică foarte ridicată. De regulă, astfel de baterii sunt de tip secționat, iar dimensiunea unui dispozitiv va depinde de puterea necesară pentru încălzirea unei încăperi specifice.

Tabel de parametri de la unii producători pe radiatoare bimetalice

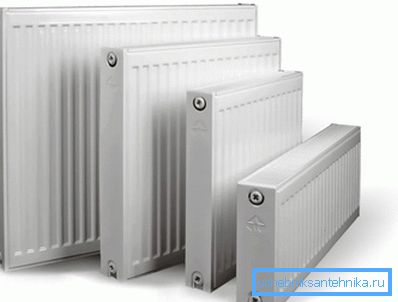

• Cel mai mare buget poate fi numit încălzitoare de panouri din oțel., unde există un transfer de căldură foarte mare, care este dobândit datorită distanței dintre axe și plăcile în formă de U situate pe țevi, unde circulă agentul de răcire. Ele pot fi câte una, două sau trei, din care, în mod natural, puterea dispozitivului crește cu aceeași cantitate de apă care circulă în el.
• Astfel de structuri sunt suficient de puternice și rezistă unei presiuni ridicate, dar principala lor problemă constă în susceptibilitatea lor la coroziune. și acesta este probabil motivul principal pentru care instrucțiunea nu le recomandă să le folosească în încălzirea centralizată - în timpul coborârii de oxigen de apă intră în rezervor, ceea ce provoacă o reacție și aparatul va rugina. De asemenea, radiatoarele din oțel sunt folosite ca încălzitoare pentru prosoape, dar ca baterii sunt realizate numai pe o comandă individuală, deoarece aici este nevoie de oțel galvanizat sau din oțel inoxidabil, iar acest lucru este foarte scump.

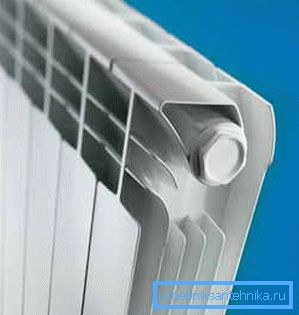

• Radiatoarele din aluminiu au cea mai mare disipare a căldurii., care pot fi făcute, atât în ​​secțiune, cât și în panouri, și sunt realizate fie prin injecție, fie prin extrudare (a doua metodă este oarecum mai ieftină, dar aici punctul slab este lipit sau sudat). Desigur, dispozitivele de încălzire realizate dintr-un astfel de metal sunt foarte scumpe, dar, după cum înțelegeți, ele plătesc pentru calitate și, în plus, o mulțime de bani, dar pot fi utilizate numai pentru sisteme autonome. Faptul este că lichidul de răcire care circulă în astfel de dispozitive ar trebui să fie antigel cu aditivi speciali care rezistă coroziunii și scalării și acest lucru este posibil numai în circuitele autonome.

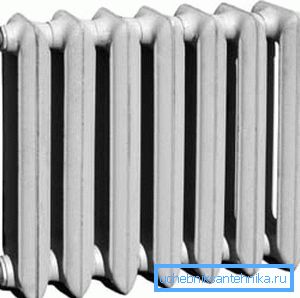

• Și, bineînțeles, este oarecum familiar cu toate bateriile din fontă., ca în fotografia de mai sus, care sunt montate în marea majoritate a apartamentelor din clădiri cu mai multe etaje și sunt instalate în noile clădiri până în prezent și s-au stabilit foarte bine. Principalele dezavantaje ale unor astfel de dispozitive includ capacitatea mare a secțiunilor (trebuie să încălziți o mulțime de apă) și pereții groși care se încălzesc pentru o lungă perioadă de timp, dar se răcesc și pentru o lungă perioadă de timp. Dar cu astfel de deficiențe face perfect sistemul centralizat de încălzire - suma înseamnă puțin la fondul general, dar răcirea lentă este foarte convenabil, deoarece acesta este conectat cu cicluri periodice de circulație - atunci când se păstrează căldura de sistem (pentru circuite autonome astfel de radiatoare în costul de operare este scump) .

Calculați puterea

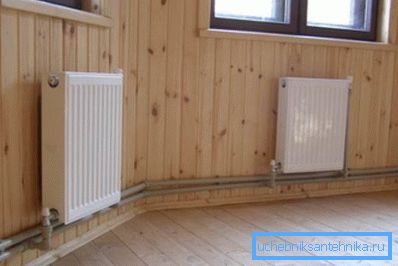

Notă. Trebuie notat că cel mai eficient loc pentru plasarea unui radiator se află sub fereastră. Aerul cald din dispozitiv, în creștere, formează o barieră pentru fluxurile reci care se mișcă din sticlă.

Așa cum am spus, nu trebuie să ia în considerare calcule complexe, ca radiatoare calculate pentru acasă privat poate fi un mod simplu, chiar dacă nu este în întregime corectă, cu toate acestea, este puternic, iar cele mai multe instalatori face doar că, fără a apela la pornirea sistemului nu funcționează plângeri.

Dar există două moduri de a calcula - în ceea ce privește suprafața și volumul camerei - prima opțiune este posibilă numai dacă înălțimea tavanului nu depășește 270 cm, dar dacă această cifră se dovedește a fi mai mare, atunci în astfel de cazuri puterea este calculată de la standardul pe metru cub.

Fiți atenți! Pentru Moscova și regiunea Moscovei pe metru pătrat de spațiu sunt necesare 100 de wați de energie termică și, dacă sunt calculate în funcție de volum, sunt necesare 41 de wați pe m 3.

Cei știu cum să facă un număr de calcul radiatoare într-o zonă de casă privată (plafon nu mai mare de 270 cm), iar pentru aceasta vom folosi formula Kkolichestvo secțiunile = S * 100 / P, unde S - este mărimea camerei noastre, iar P - este puterea termică a unei secțiuni. De exemplu, hai să luăm o cameră mică de 34m, ceea ce înseamnă că avem S = 12m2, iar pentru unitate luăm secțiunea Grandini a unui radiator de 130W.

În acest caz, dacă avem astfel de date, atunci le vom înlocui în formula, apoi K numărul secțiunilor = S * 100 / P = 12 * 100/130 = 9.23. Dar, de regulă, rotunjirea se face într-un mod mare, ceea ce înseamnă că pentru o cameră de 12m2 aveți nevoie de un radiator din 10 secțiuni, dacă este Grandini 350 (pentru alte dispozitive, consultați valoarea de putere din tabel).

Pentru aceste cazuri, dacă plafonul are, de exemplu, 3m, o altă formulă este potrivită - V * 41 / P și luăm o cameră cu aceeași zonă, apoi K numărul secțiunilor = V * 41 / P = 4 * 3 * 3 * 41/130 = 11,35 sau 12 secțiuni ale unui radiator similar.

concluzie

Trebuie remarcat faptul că puteți face calcule cu propriile mâini pentru orice radiatoare, iar metalul nu contează aici - puterea secțiunii sau panoului este în orice caz indicată de producător. Numai dispozitivele pe panou trebuie să numărați nu în secțiuni, ci în bucăți, folosind formule similare, unde P va fi egal cu puterea unui încălzitor de panou.
