Calculul radiatoarelor de încălzire în funcție de suprafața

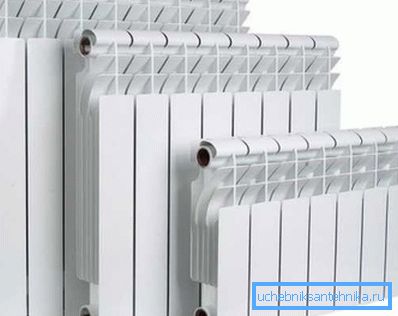

Calculul radiatoarelor de încălzire în timpul construcției unei case particulare sau a unor reparații majore ale unui apartament în oraș, procedura fiind obligatorie. În acest caz, nu joacă un rol important, care sunt folosite încălzitoare. Fontă, oțel, aluminiu sau bimetal, toate aceste unități au propria capacitate de proiectare, pe care se bazează în calcule. Calculatorul pentru calculul radiatoarelor este un lucru minunat, dar dacă nu este în jur? Vom încerca să răspundem la această întrebare.

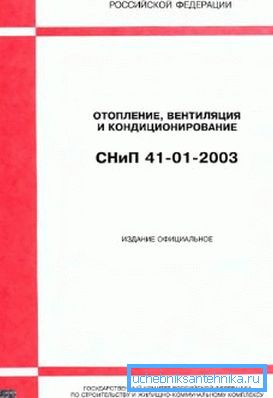

Important: efectuând astfel de calcule, inginerii de proiectare folosesc mai mult de o duzină de diferite tipuri de prescripții și definiții. Dar codul de bază al reglementărilor este considerat SNiP 41-01-2003. Este asupra lui că autoritățile de control se bazează pe procesul de acceptare a obiectului.

Cum să obțineți date indicative

Nu este întotdeauna necesar să se calculeze cu precizie numărul de radiatoare. Efectuând o revizuire majoră într-un apartament de oraș, veți fi destul de suficiente date indicative care pot fi obținute în câteva minute pe baza mediilor standard.

Calculați dimensiunea bateriei în zona camerei

Această metodă este considerată cea mai simplă și mai bună pentru proprietarii de apartamente în zone urbane standard. În clădirile înalte, în principiu este nerealist să se afecteze semnificativ majoritatea parametrilor unei încăperi, motiv pentru care adesea nu are sens să se lase în labirintul calculelor complexe de inginerie termică.

Potrivit unui SNiP aprobat, pentru a încălzi 1m? locuitorii apartamentelor din partea centrală a țării noastre mari au nevoie de 100 de wați. Această valoare este considerată ca medie pentru apartamentele cu izolație standard și plafoane care nu depășesc 3 m. În aceleași condiții în nord, vor fi necesare 150-200 W. În zonele de sud, de regulă, acestea sunt orientate la 60 de wați.

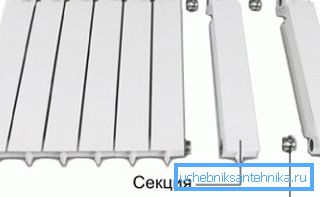

Instrucțiunile pentru orice baterie conțin date despre puterea sa. Pur și simplu trebuie să multiplicați pătratul camerei cu 100 W și să împărțiți puterea plăcuței de identificare a unei secțiuni a radiatorului ales.

Important: conform normelor aprobate, documentația privind bateria indică puterea pe care o va produce secțiunea la o temperatură a lichidului de răcire de 70 ° C. Dacă temperatura din sistem este mai scăzută, căldura va scădea proporțional și vor fi necesare mai multe secțiuni. În acest caz, este convenabil să utilizați calculatorul pentru a calcula numărul de radiatoare, unde puteți seta temperatura reală.

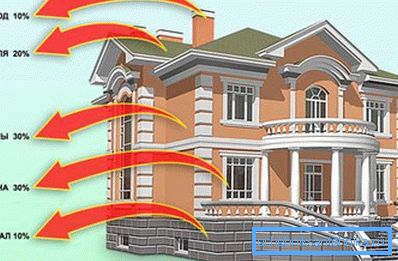

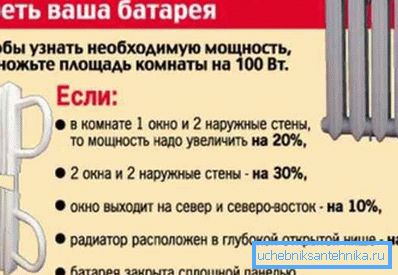

După cum am spus, această metodă de calcul este aproximativă, astfel de detalii precum prezența unui balcon, numărul și dimensiunea ferestrelor din cameră, precum și o serie de alte modificări nu sunt luate în considerare în mod clar. Pentru a compensa toate aceste tipuri de pierderi de căldură, se obișnuiește creșterea cifrei finale cu 20%. În cazul în care calculul este efectuat pentru bucătărie, atunci puteți lăsa totul așa cum este, fără a lua în considerare pierderile de căldură. Deoarece bucătăria are surse suplimentare de căldură.

Dependența numărului de secțiuni din volumul camerei

Această metodă este preferată de proprietarii de apartamente în plan deschis cu tavane înalte. De asemenea, se potrivește bine când trebuie să calculați dimensiunea bateriei într-o cabană privată sau într-o cameră cu două sau mai multe nivele.

Calculul numărului necesar de radiatoare aici se bazează pe volumul camerei. Adică, mai întâi trebuie să numărați numărul de metri cubi, înmulțind lungimea, lățimea și înălțimea.

Ca și în primul caz, datele condiționale sunt luate ca bază. Se crede că pentru centrul de Rusia pentru încălzire 1m? într-o casă de panouri cu o căldură standard, aveți nevoie de 41 de wați de energie. Pentru pereți de cărămidă cu grosimea de 2 sau mai multe cărămizi, precum și pentru case private cu izolație îmbunătățită avem nevoie de 34 de wați. Cunoscând volumul camerei și puterea unei secțiuni, este ușor să calculați numărul de secțiuni.

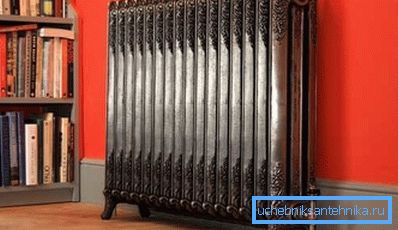

De exemplu, volumul bucătăriei într-o casă de cărămidă a unei clădiri vechi de trei până la patru metri, cu o înălțime a tavanului de 4 metri, va fi de 48 de metri. (3x4x4 = 48). În consecință, pentru încălzirea sa este necesar 1.632 KW (48x34 = 1.632). Secțiunea medie de putere a bateriei bine-cunoscute din fontă MS-140 este de 160 de wați. Acum, 1.632 kW, împărțiți cu 160 W și obțineți secțiuni de 10.2.

De vreme ce ne-am gândit la bucătărie, o puteți rotunji. Pentru alte camere, este obișnuit să rotunji. În plus, pentru a compensa tot felul de pierderi de căldură în camerele obișnuite, valoarea finală este mărită cu 20%.

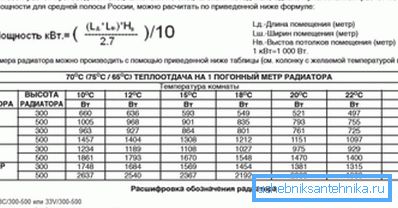

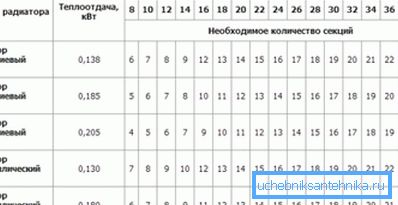

Sfat: pentru a nu deranja cu un calcul aproximativ al numărului de baterii în clădirile tipice, a fost elaborată o masă pentru calcularea radiatoarelor. Acesta este un dispozitiv convenabil, este adesea folosit de consultanții magazinelor hardware.

Calcule exacte

Calculele exacte ale radiatoarelor de încălzire se efectuează, de regulă, în timpul construcției unei case particulare sau în timpul reviziei apartamentelor moderne cu aspect liber. Prețul radiatoarelor de înaltă calitate bimetalice, din oțel sau din fontă este destul de ridicat, astfel încât fiecare secțiune suplimentară are un impact semnificativ asupra bugetului.

Efectuarea calculelor corecte cu propriile mâini nu este la fel de dificilă cum ar părea. Principiul calculului în sine nu este foarte diferit de opțiunile anterioare, formula de bază este destul de simplă. Întreaga problemă este în alegerea competentă a unui număr de factori, fiecare dintre acestea fiind responsabile de particularitățile și caracteristicile clădirii.

CT = NxSxK1хК2хК3хК4хК5хК6хК7

• În acest caz (CT) aceasta este cantitatea necesară de căldură necesară pentru a menține o temperatură confortabilă în cameră în jurul valorii de 20 ° C;
• (N) este o valoare constantă și caracterizează cantitatea tabelară de căldură pe metru pătrat. Aceasta este aceeași valoare pe care am folosit-o în calculul aproximativ bazat pe cvadratură. 100 W pentru centrul Rusiei, 150-200 W pentru Nord și 60 W pentru Sud;
• (S) în formula noastră, este domeniul premiselor pentru care se calculează încălzirea;

Apoi vine o serie de coeficienți de creștere și scădere, care sunt de fapt responsabili pentru principalele caracteristici ale clădirii.

• K1 este responsabil pentru nivelul și calitatea geamurilor clădirii:

• Cadrele vechi din lemn cu două geamuri vor avea un factor de 1,27;
• Plastic modern cu geam dublu, condiționat în mod condiționat ca unitate;
• Ramele triple glazurate sunt calculate ca 0.85;

• K3 este responsabil pentru cea mai rece săptămână a anului, mai precis pentru temperatura medie de peste 7 zile la vârful înghețurilor de iarnă. Aici începem de la -10? С.

Mai mult, cu fiecare scădere a temperaturii cu -5 ° C, se adaugă 0,2 la coeficientul:

• Deci, la -10? Cu valoarea de 0,7 este luată;
• La -15 ° C se ia valoarea de 0,9;
• La -20? Cu o valoare de 1,1 este luată;
• La -25? Cu o valoare de 1,3;
• La -30 ° C, o valoare de 1,5 este luată, și așa mai departe;

• K4 caracterizează raportul procentual al pătratului de pardoseală cu suprafața geamului ferestrei.

Aici există, de asemenea, o anumită regularitate, cu o creștere a zonei cu 10%, coeficientul crescând cu 0,1:

• Pentru 10%, valoarea este de 0,8;
• Pentru 20%, valoarea este de 0,9;
• Pentru 30%, valoarea este 1;
• Pentru 40%, valoarea este de 1,1;
• Pentru 50%, valoarea este de 1,2 și așa mai departe;

• K5 caracterizează camera situată la următorul etaj superior:

• Aici este obișnuit să se ia o podea neîncălzită ca unitate;
• Pentru o mansardă caldă, această valoare va fi de 0,9;
• Dacă un apartament rezidențial este situat mai sus, atunci coeficientul va fi egal cu 0,8;

Aici pasul merge în sus, pentru fiecare jumătate de metru valoarea crește cu 0,05:

• Înălțimea tavanului de 2,5 m este considerată o referință și este luată ca unitate;
• Un tavan de trei metri va avea un raport de 1,05;
• Trei metri și jumătate 1.1, etc.

Când ați decis cu privire la coeficienți, ați efectuat calculul și ați obținut în cele din urmă cantitatea de căldură, aceasta, ca și în cazurile anterioare, va trebui împărțită la capacitatea de căldură a 1 secțiune.

Videoclipul din acest articol prezintă exemple de calcule.

concluzie

Desigur, calculul radiatoarelor de încălzire cu ajutorul programului de calculator este incomparabil mai convenabil și mai rapid. Dar după cum puteți vedea, chiar și în absența unui astfel de asistent, este destul de realist să faci un calcul exact cu mâinile tale.
