Cantitatea de apă din radiatorul de încălzire: documentația

Cantitatea de lichid de răcire din interiorul radiatoarelor pentru mulți este o valoare abstractă. Volumul acestui fluid afectează inerția sistemului de încălzire, timpul de încălzire și modul de funcționare a cazanului. Capacitatea de a calcula volumul apei în orice parte a sistemului de încălzire vă va permite să selectați mai bine restul echipamentelor sub el (boiler, pompă de circulație etc.).

Ce trebuie să știți despre cantitatea de apă din baterie

În mod tipic, radiatoarele acordă atenție începutului sau sfârșitului sezonului de încălzire sau în timpul curățării generale. În același timp, procesele vitale care apar în interiorul ființei umane pentru care este responsabil agentul de răcire - cel mai adesea apa. Informațiile despre cât de mult se potrivește acest lichid într-o singură baterie, secțiune, au valoare?

Se pare că nu este singurul motiv:

• nu "încarcă" încălzitorul, deoarece volumul de apă în încălzirea radiatorului din fontă crește deja greutatea considerabilă;
• Instalarea unui sistem de încălzire cu o anumită capacitate a cazanului necesită calcularea cantității totale de lichid de răcire, inclusiv în radiatoare;
• știind că cantitatea de lichid de răcire din baterie este de 10-12% din sistemul de încălzire - toate bateriile, țevile și cazanul pot scurge apa "uscată";
• atunci când alegeți un rezervor de expansiune;

• astfel încât să nu exagerați cu antigel, care este turnat într-o anumită proporție cu apă;
• pentru tipul de circulație naturală / forțată, este selectată dimensiunea optimă a bateriei - mare în primul caz și nici o diferență în al doilea.

Inițiativa forțată

În casa panoului cu încălzire centrală nu este necesar să se deranjeze probleme precum umplerea sistemului cu un lichid de răcire, aceasta este eparhia serviciilor de locuințe și comunale. Dar îngrijirea unui conac sau a unei dachi este o mare responsabilitate care se află complet pe umeri. Posibilitatea de a economisi timp și bani forțează proprietarii să mențină comunicațiile termice cu propriile mâini, folosind uneori metode nestandardizate.

De exemplu, lipsa unei alimentări centralizate cu apă necesită utilizarea surselor naturale - fântâni, puțuri, iazuri.

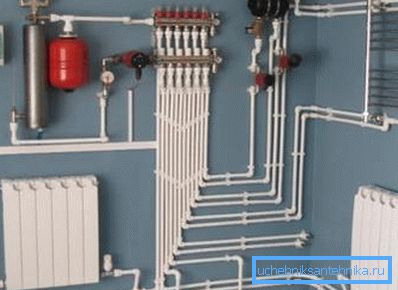

Pentru a cunoaște exact cantitatea necesară de lichid, este necesar să calculați anticipat cât de mult va fi inclus în toate sistemele de încălzire compozite:

• cazan;
• conducte;
• radiatoare.

Lucrăm cu documentație

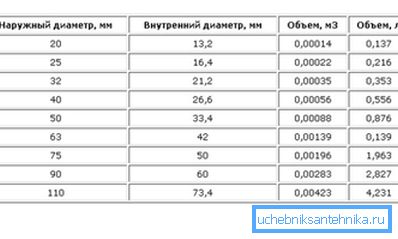

Răspunsul la întrebarea cât de multă apă curge din conducta "A" sau, mai degrabă, ar trebui să meargă acolo, de obicei se găsește în fișa tehnică a radiatorului și cazanului. Cu țevi este ceva mai dificil, dar nu fatal - știind diametrul lor intern, pe site-ul nostru puteți găsi un tabel detaliat cu privire la cantitatea de apă în litri / metru cub pe metru liniar. Același lucru se poate spune despre datele privind volumul cazanului sau a bateriilor.

Cunoscând plinitatea fiecărui metru al țevii, aflați volumul total de "țevi" al numărului de mese elementare al transportorului de căldură înmulțit cu numărul de metri. Pentru a face acest lucru, nu este necesar să accesați cu crawlere o bandă în toată casa, însă folosiți planul proiectului și rigla.

Fiți atenți! Pe Internet, o masă de volum de apă într-un radiator pare chiar mai convenabilă. Acesta poate compara capacitatea radiatoarelor cu diferite materiale, ceea ce vă va oferi posibilitatea de a alege opțiunea corespunzătoare.

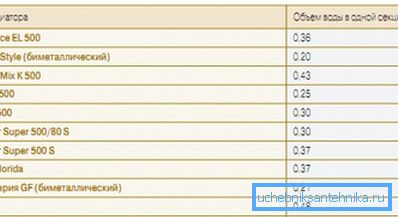

Tabelul de mai jos arată că volumul de apă din secțiunea radiatorului bimetalic și aluminiu este același. Deci, materialul nu contează, principalul lucru este dimensiunile încălzitorului.

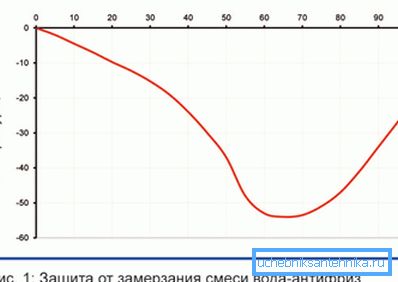

Reședința non-permanentă în casă necesită proprietarii să folosească antigel. Deoarece această plăcere nu este ieftină (prețul pentru 10 litri de propilen glicol intern "Tehnologia Coziness" atinge o mie de ruble), este necesar să se cunoască cantitatea exactă de antigel. După stabilirea pragului negativ extrem pentru sistemul de încălzire, substanțele sunt amestecate într-o anumită proporție.

Fiți atenți! Nu adăugați antigel la un sistem de încălzire din țevi galvanizate.

Foaie medie de înșelăciune

Datele medii care determină volumul apei din radiatoarele de oțel pentru încălzirea de tip panou sunt următoarele:

• modelul Demrad, tip Thermogross 11 pentru fiecare 10 cm lungime a reprezentat 0,25 litri de lichid de răcire;
• În modele similare de tipul 22, această cifră crește la 0,5 litri pe o lungime mai mică.

Fiecare secțiune a vechii "fontă" veche a diferitelor modele are următoarea capacitate:

• MS 140 - 1,11-1,45 l (de la 5,7 la 7,1 kg);
• Cupa Mondială 1 - 0.66-0.9 l s;
• Cupa Mondială 2 - 0,7-0,95 l;
• Cupa Mondială 3 - 0.155-0.246 l;
• Konner Modern - 0,12-0,15 litri (3,5 kg).

Fiți atenți! Puteți vedea cum diferă MS 140 tradițional de greutatea Konner chinezesc, care ar trebui să fie atenționată dacă aveți un model de podea.

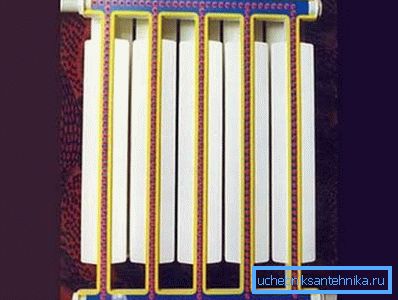

Dacă bateria dvs. este un lucru complicat, descoperirea volumului său este dificilă, dar posibilă. De exemplu, volumul de apă dintr-un radiator din oțel tubular este calculat ingenuos pur și simplu - o gaură este închisă de un dop și apa este turnată pe a doua în partea superioară.

Fiți atenți! Marcați cantitatea de lichid umplută imediat sau mai târziu, atunci când turnați conținutul într-o găleată / baie. Această metodă de calcul este aplicabilă unui radiator de orice complexitate fără documente.

În schimbătoarele de căldură ale unui cazan de încălzire pe perete sunt plasate, în medie, de la 3 la 6 litri și în execuția podelei și parapeților - de la 10 la 30 de litri de apă. Astfel, după ce ați învățat cantitatea de lichid de răcire în toate colțurile pe care le atingeți, puteți efectua o operațiune responsabilă - pentru a calcula volumul rezervorului de expansiune. Depinde de aceasta presiunea optimă în sistem și volumul dorit de lichid de răcire.

Instrucțiunea de calcul presupune utilizarea unei formule simple:

(Vc * K) / D = Vb, unde

• Vs - volumul lichidului de răcire din sistemul de încălzire (ceea ce sa menționat mai sus - radiatoare + țevi + schimbătoare de căldură pentru cazane);
• K - coeficient de dilatare a agentului de răcire (în apă este egal cu 4%, prin urmare, 1,04 este utilizat în formula);
• D - eficiența dilatării rezervorului;
• Vb este capacitatea rezervorului de expansiune.

Este posibil să se determine volumul lichidului de răcire din radiatoare sau țevi, care este aproape de cifra reală, pornind de la puterea cazanului conform formulei:

x kW * 15 = VS, unde

• kW - puterea cazanului;
• figura 15 - numărul de litri de apă pentru a obține 1 kW de energie;
• VS - capacitatea totală a sistemului.

Rezumând

Principiul este mai bine de subminat decât opusul nu este aplicabil în sistemele de încălzire, deoarece aerisirea sistemului va însemna baterii reci. Prin calcularea volumului fiecărui element structural al sistemului de încălzire folosind tabele sau experimental, consumul de căldură va deveni mai semnificativ și mai plăcut. O reparație sau înlocuire a unui fragment separat nu va mai fi un secret cu șapte sigilii.

Videoclipul din acest articol prezintă procesul de turnare a agentului de răcire în sistemul de încălzire.
